Страница 44
Привязка
DSCP активизируется индивидуально для каждой системы.
Службы
QoS
После постановки пакетов в определенную очередь
, можно назначить службы QoS этой очередь (или очередям). Исходящие очереди настраивают с
помощью схемы планирования одним из следующих способов
.
l
Строгий приоритет
- Гарантирует, что чувствительные ко времени приложения всегда передаются по незанятому пути. Строгий приоритет
позволяет администраторам сети проводить по сети важнейший и наиболее срочный трафик быстрее трафика приложений
, менее
требовательных ко времени доставки данных
. Например, при использовании строгого приоритета трафик "голос-поверх-IP" пересылается
раньше трафика
FTP или почтового (SMTP) трафика. Очередь строгого приоритета должна стать пустой до начала пересылки трафика из
остальных очередей
.
l
Взвешенное круговое обслуживание
(Weighted Round Robin, WRR) гарантирует, что одно приложение не займет всю пропускную способность
PowerConnect 3324/3348. Благодаря WRR коммутатор пересылает целые очереди в цикле. Приоритеты очереди определяются по ее длине. Чем
длиннее очередь
, тем выше ее приоритет пересылки. Например, если четыре очереди имеют веса 1, 2, 3 и 4, то пакеты с высшим приоритетом
пересылки ставятся в очередь
4, а пакеты с низшим приоритетом - в очередь 1. Обеспечивая высший приоритет пересылки для очереди 4, WRR-
процессы обрабатывают трафик с более высоким приоритетом и гарантируют удовлетворительную пересылку трафика с низким приоритетом
.
Схема планирования активизируется для системы в целом
. Очереди, которым назначены правила строгого приоритета, автоматически ставятся в
очередь с высшим приоритетом
. По умолчанию все значения являются значениями строгого приоритета. При переключении в режим WRR значение
веса по умолчанию
- 1. Значения весов очереди могут быть назначены в любом порядке с помощью WRR. Значения WRR можно назначить
индивидуально для каждой системы
. Трафик с максимально возможной скоростью доставки всегда поступает в очередь 1. Значения WRR должны
назначаться так
, чтобы очередь 1 оставалась наименее занятой для обслуживания такого трафика.
Определение общих параметров
QoS
Общие параметры

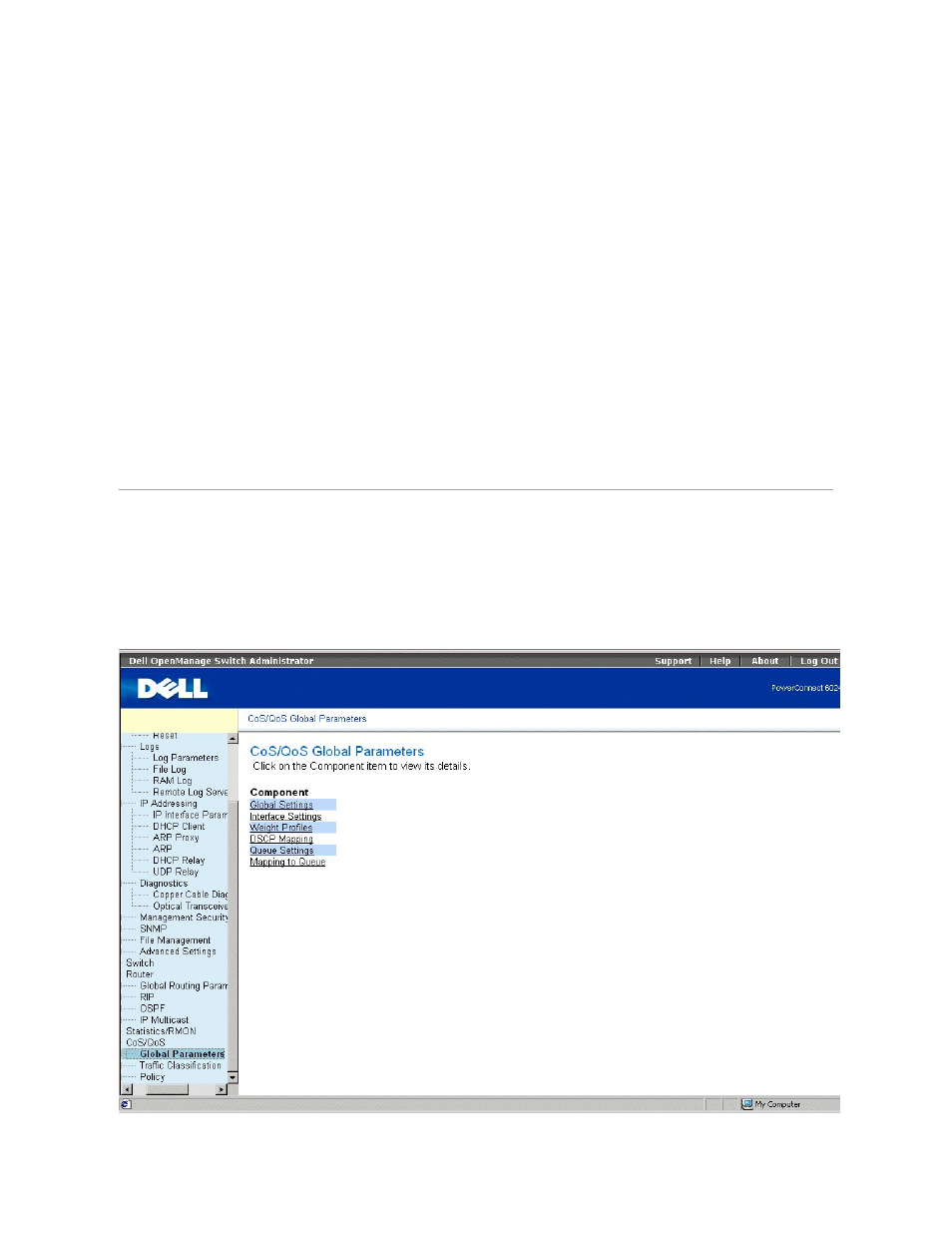

QoS задаются на страницах QoS Global Parameters (Общие параметры QoS). Как открыть страницу QoS Global Parameters:
l
Выберите на панели дерева пункты
Quality of Service > Global Parameters. Откроется страница QoS Global Parameters.
