Страница 231
l
ЦП
- на базе процессора MPC 8245 Motorola.
l
FLASH - содержит 8 МБ флэш-памяти.
l
SDRAM (синхронное динамическое ЗУ) - содержит 32 МБ.

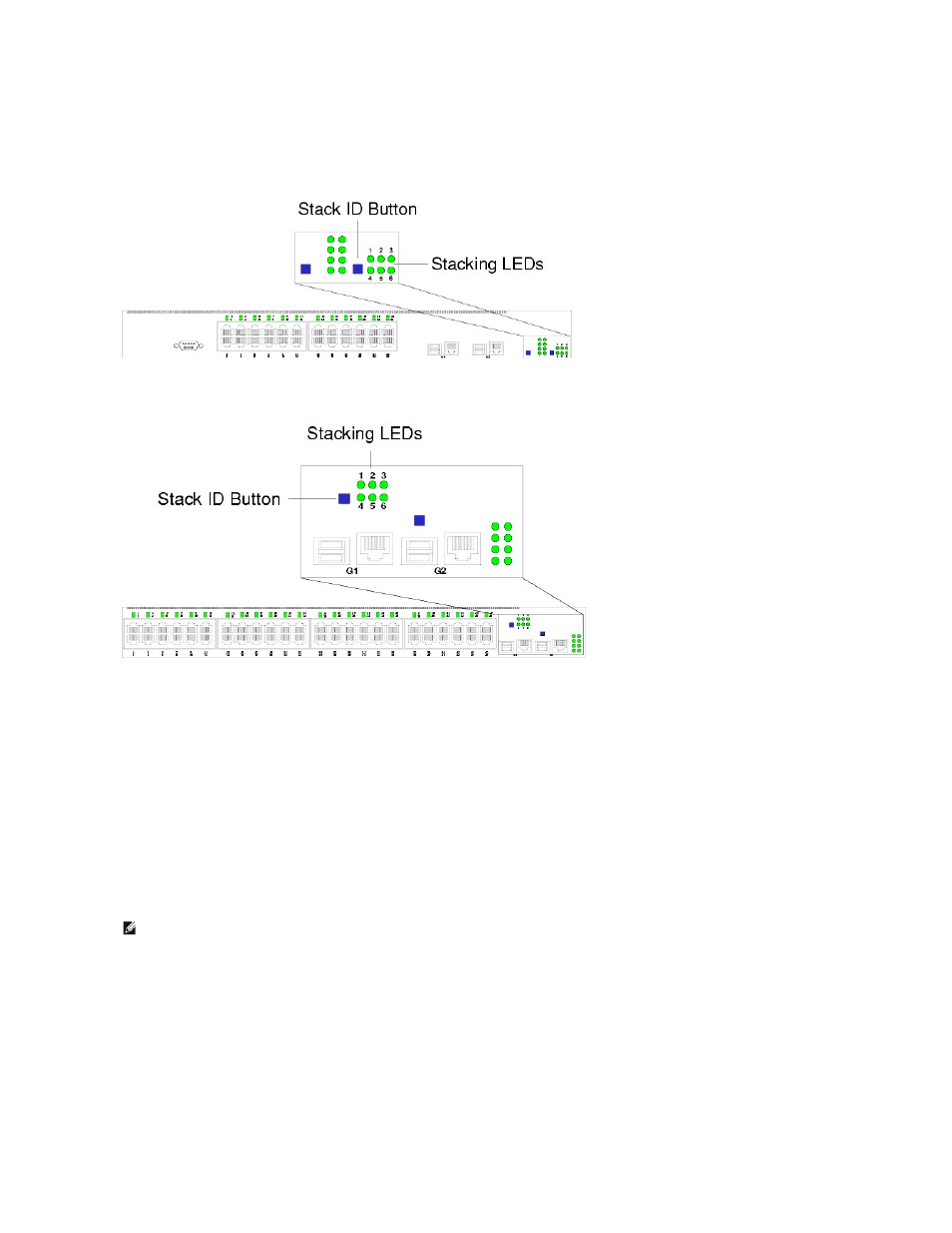

Передняя панель коммутатора
PowerConnect 3324
Передняя панель коммутатора
PowerConnect 3348
Кнопка
Mode
Кнопка
Mode (Режим) переключает режимы отображения активности портов и состояния дуплексного режима.
Кнопка
Stack ID
На передней панели коммутаторов
PowerConnect 3324/3348 есть кнопка Stack ID (Идентификатор стека), с помощью которой сетевой администратор
может вручную назначать главное стековое устройство и компоненты стека
.
После выбора главного стекового устройства оставшиеся назначаются компонентами стека
. Главные устройства получают идентификатор устройства,
равный
1. Компонентам стека достаются идентификаторы со 2-го по 6-й. Например, если в стеке установлено 4 устройства, т о главное имеет номер 1,
второй компонент стека
- 2, третий - 3, а четвертый - 4.
Стековые модули иразъемы
Стековые модули коммутатора
PowerConnect 3324/3348 подсоединяются к порту G2. Стековый модуль представляет собой модуль GBIC с двумя
стековыми разъемами
: RX (принимающий) и TX (передающий). RX - это нижний разъем, а TX - верхний. Модуль подключается к другим стековым
ПРИМЕЧАНИЕ
.
Главное стековое устройство и компоненты стека должны быть заданы в течение
15 секунд после загрузки устройства. Если
главное стековое устройство не будет выбрано в течение
15 секунд, коммутатор необходимо перезагрузить для выбора идентификаторов
устройств
(Unit ID).
