Кабельные соединения – Инструкция по эксплуатации Dell PowerConnect 3348
Страница 241
Разъем
GigaPort
Для первоначальной установки и настройки устройства применяется последовательный кабель
, который соединяет коммутатор PowerConnect
3324/3348 с терминалом. Для этой цели вместо терминала допускается также использовать эмуляцию терминала на компьютере. Последовательный
кабель представляет собой перекрестный кабель с розеткой
DB-9.

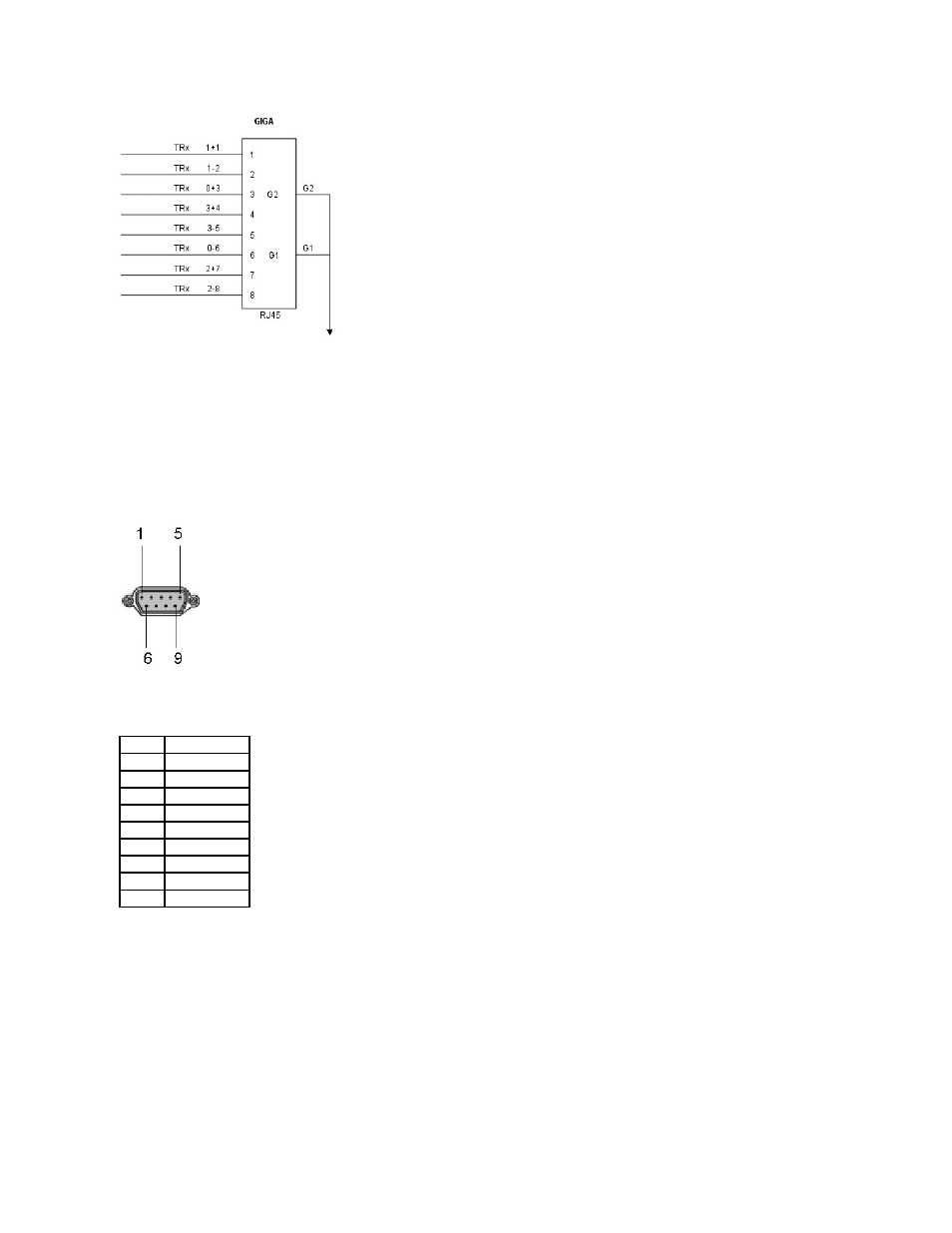

На следующем рисунке показан разъем
DB-9.
Последовательный кабель
DB-9
Расположение контактов разъема
DB-9
Кабельные соединения
В этом разделе рассказывается о подсоединении различных кабелей к устройству
PowerConnect 3324/3348.
Соединение с
ASCII Terminal (последовательное)
Контакт
Назначение
1
Не используется
2
TXD
3
RXD
4
Не используется
5
GND
6
Не используется
7
CTS
8
RTS
9
Не используется
