Инструкция по эксплуатации Dell PowerConnect 3348
Страница 64
Страница

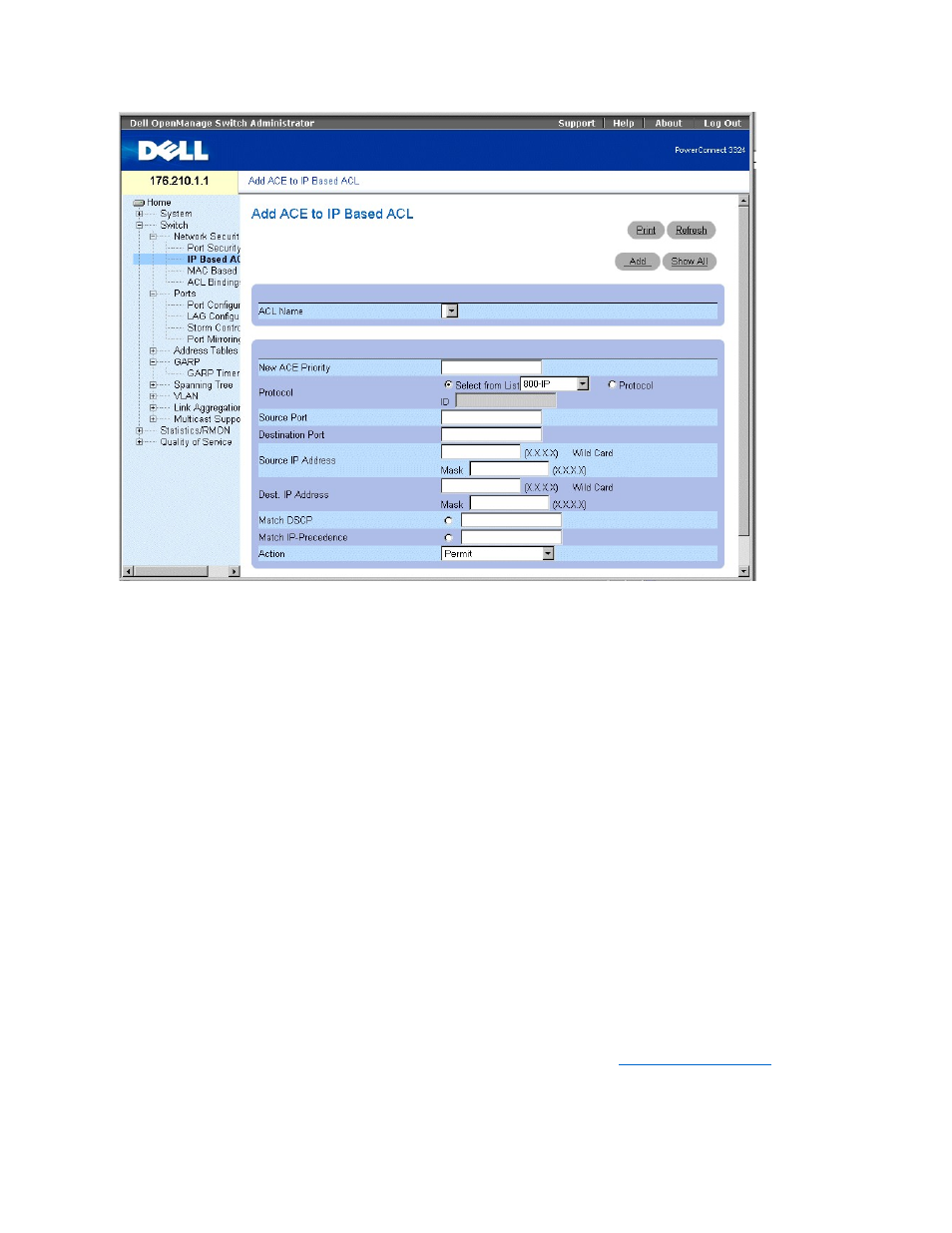

Add ACE to IP Based ACL
На странице
Add ACE to IP Based ACL (Добавление ACE в ACL, основанный на IP-адресах) есть следующие поля:
l
ACL Name (Имя ACL) - содержит список пользовательских ACL.
l
New ACE Priority (Новый приоритет ACE) - определяет приоритет нового ACE. Записи ACE проверяются по схеме первого совпадения.
Приоритет
ACE определяет порядок этих записей в списке ACL.
l
Protocol (Протокол) - включает создание нового ACE, основанного на конкретном протоколе.
l
Source Port - показывает порт-источник, который соответствует пакетам. Включен, только если в списке Protocol выбран протокол TCP или UDP.
l
Destination Port (Порт-приемник) - показывает порт-приемник, который соответствует пакетам. Включен, только если в списке Protocol выбран
протокол
TCP или UDP.
l
Source IP Address (IP-адрес источника) - сопоставляет IP-адрес источника, на который адресованы пакеты, с конкретным ACE.
l
Wild Card Mask (Маски ввода) - показывает Маску ввода для IP-адреса источника. Подстановочные символы используются для замены всего IP-
адреса или его части
. Маски ввода указывают, какие биты используются, а какие игнорируются. Маска ввода 255.255.255.255 указывает, что все
биты не важны
. Маска ввода 00.00.00.00 указывает, что все биты важны. Например, если IP-адрес источника - 149.36.184.198, а маска ввода -
255.36.184.00, то первые два бита IP-адреса игнорируются, а используются последние два бита.
l
Dest. IP Address (IP-адрес источника) - cопоставляет IP-адрес приемника, на который адресованы пакеты, с конкретным ACE.
l
Wild Card Mask (Маска ввода) - показывает маску ввода для IP-адреса приемника. Подстановочные символы используются для замены всего IP-
адреса приемника или его части
. Маски ввода указывают, какие биты используются, а какие игнорируются. Маска ввода 255.255.255.255
указывает
, что все биты не важны. Маска ввода 00.00.00.00 указывает, что все биты важны. Например, если IP-адрес источника - 149.36.184.198,
а маска ввода
- 255.36.184.00, то первые два бита IP-адреса игнорируются, а используются последние два бита.
l
Match DSCP (Соответствие DSCP) - сопоставляет величину пакетов DSCP с конкретным ACE. При сравнении пакетов с записью ACE используется
значение
DSCP или значение приоритета пакета IP.
l
Match IP-Precedence (Соответствие приоритета IP) - сопоставляет приоритет IP-пакетов с конкретным ACE. При сравнении пакетов с записью
ACE используется значение DSCP или значение приоритета пакета IP.
l
Action (Действие) - показывает действие передачи для нового ACE. Возможные значения поля:
¡
Permit (Разрешить) - Пересылает пакеты, отвечающие критериям нового ACE.
¡
Deny (Запретить) - отбрасывает пакеты, отвечающие критериям нового ACE.
¡
Deny and Disable Port (Запретить и отключить порт) - отбрасывает пакет, отвечающий критериям нового ACE, и отключает порт, на
который он был адресован
. Порты активизируются вновь через настройку портов, см. раздел "
Добавление списков
ACL, основанных на IP-адресах:
