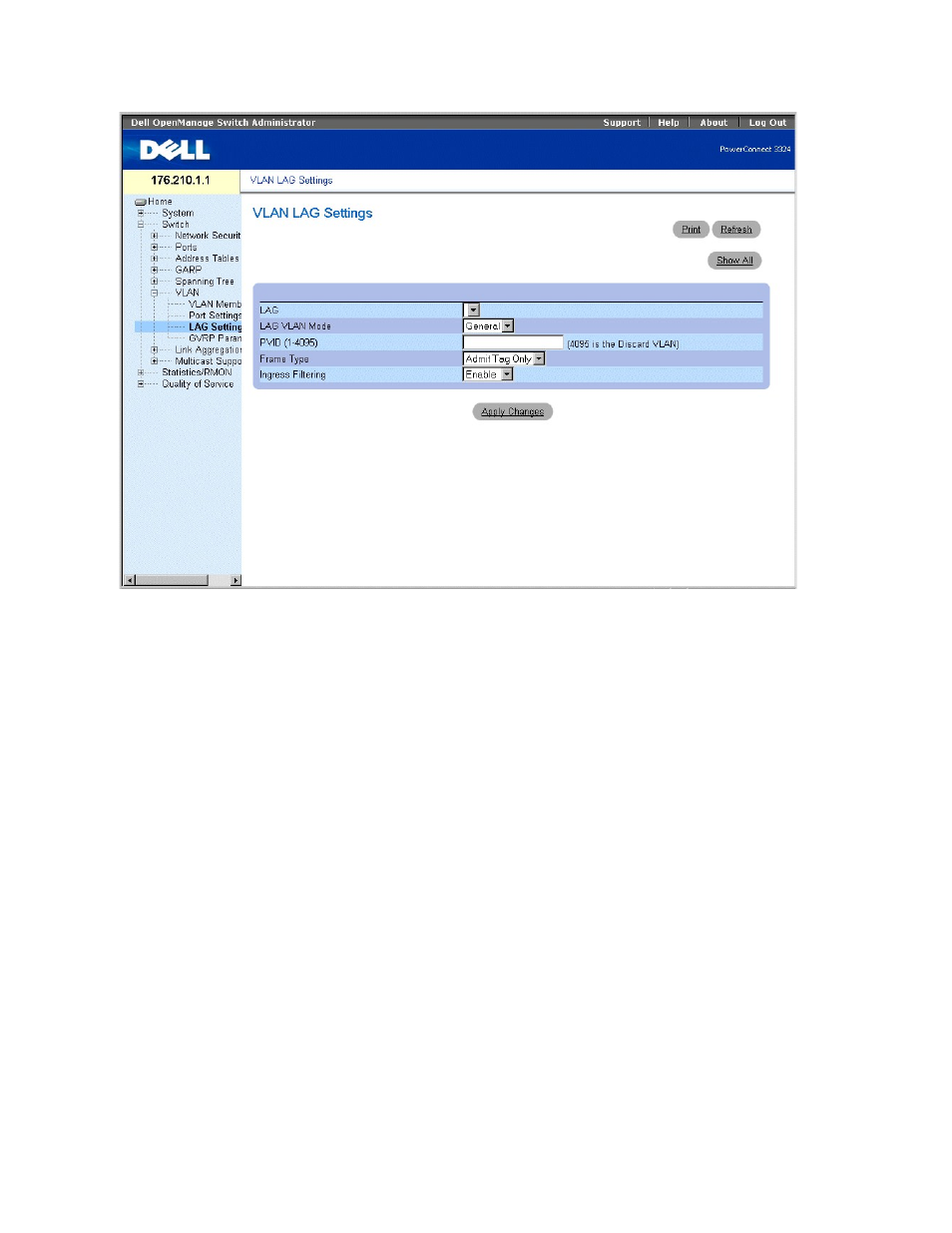

VLAN LAG Settings
На странице
VLAN LACP Parameters есть следующие поля:
l
LAG - показывает номер LAG, входящей в сеть VLAN.
l
Port Mode (Режим работы порта) - показывает режим работы порта. Возможные значения поля:
¡
General (Общий) - показывает, что группа LAG принадлежит к одной или нескольким сетям VLAN и что каждая из сетей определена
пользователем как помеченная или непомеченная
(дуплексный режим 802.1Q).
¡
Access (Доступна) - показывает, что группа LAG принадлежит к одной непомеченной сети VLAN.
¡
Trunk (Транк) - показывает, что группа LAG принадлежит к сети VLAN, где все кадры помечаются (кроме необязательной родной сети
VLAN).
l
PVID - назначает идентификатор VLAN для непомеченных пакетов. Чтобы можно было назначить группе LAG идентификатор PVID, эта группа
должна быть определена как непомеченная в таблице
VLAN Port Membership Table.
l
Frame Type (Тип кадра) - показывает тип пакетов, принимаемый группой LAG. Возможные значения поля:
¡
Admit Tag Only (Разрешить только помеченные) - показывает, что группа LAG принимает только помеченные пакеты.
¡
Admit All (Разрешить все) - показывает, что группа LAG принимает и помеченные, и непомеченные пакеты.
l
Ingress Filtering (Фильтрация на входе) - включает фильтрацию на входе для группы LAG. При фильтрации на входе отбрасываются пакеты,
которые не включают в себя входной порт
. Возможные значения поля:
¡
Enable (Включить) - включает фильтрацию на входе для группы LAG.
¡
Disable (Выключить) - отключает фильтрацию на входе для группы LAG.
Назначение параметров
LAG:
1.
Откройте страницу
VLAN LAG Settings (Параметры группы LAG сети VLAN).
2.
Определите поля
Port Mode, PVID, Frame Type и Ingress Filtering.
3.
Нажмите кнопку
Apply Changes (Принять изменения). Параметры группы LAG сети VLAN будут определены, а устройство обновлено.
Вывод таблицы групп
LAG для VLAN:
