устройствам с помощью стекового кабеля
. Разъем RX верхнего устройства подключается к разъему TX нижнего устройства. Соединение по такой схеме
образует кольцевую топологию

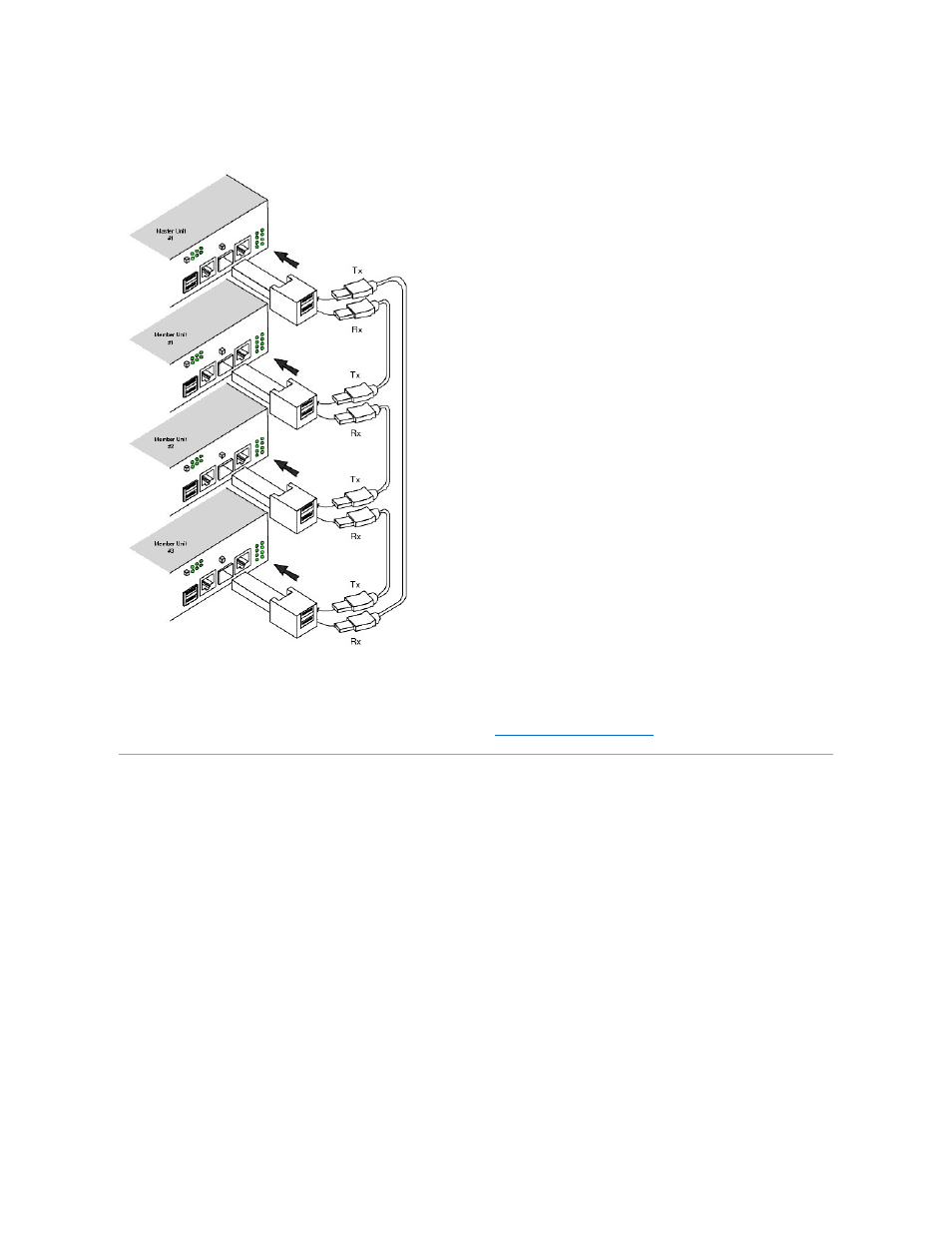

. Стековые соединения, построенные по кольцевой схеме, показаны на рисунке.
Стековые соединения
Более подробную информацию о подключении стековых кабелей см
. в разделе
Подсоединение стековых кабелей
.
Описание портов
Описание порта
Ethernet
В коммутаторе
PowerConnect 3324 используются 24 портов FE 10BaseT/100BaseTX UTP с разъемами Copper RJ45 на каждое устройство и 2
комбинированных порта
. В коммутаторе PowerConnect 3348 используются 48 портов FE 10BaseT/100BaseTX UTP с разъемами Copper RJ45 на каждое
устройство и
2 комбинированных порта. Каждый комбинированный порт представляет собой один логический порт, имеющий два физических
интерфейса
:
l
Разъемы
1000Base-T
l
Разъемы
Mini-GBIC (SFP)
В комбинированном порте одновременно можно использовать только два физических соединения
.
Если включен режим
auto-MDIX, коммутатор PowerConnect 3324/3348 автоматически обнаруживает и корректирует разницу между перекрестными
кабелями и кабелями прямого подключения на всех портах
.
