Страница 240: Подключения портов
3.
По состоянию индикаторов на передней панели проверьте
, правильно ли подключено и работает устройство. Более подробную информацию
об индикаторах см
. в разделе
Определения индикаторов
.
Кабели
, порты и расположение контактов
В этом разделе рассказывается о физических интерфейсах коммутатора
PowerConnect 3324/3348 и о кабельных соединениях. Станции
подсоединяются к портам коммутатора
PowerConnect 3324/3348 через порты физического интерфейса на передней панели. Для каждой станции
устанавливается соответствующий режим
(Half/Full Duplex, Auto).
Подключения портов
Все порты представляют собой стандартные порты
RJ45 Ethernet. Переключаемые порты могут подключаться к станциям, смонтированным по
стандарту
RJ45 Ethernet, с помощью кабелей прямого подключения. Передающие устройства для соединения друг с другом используют перекрестные
кабели
.

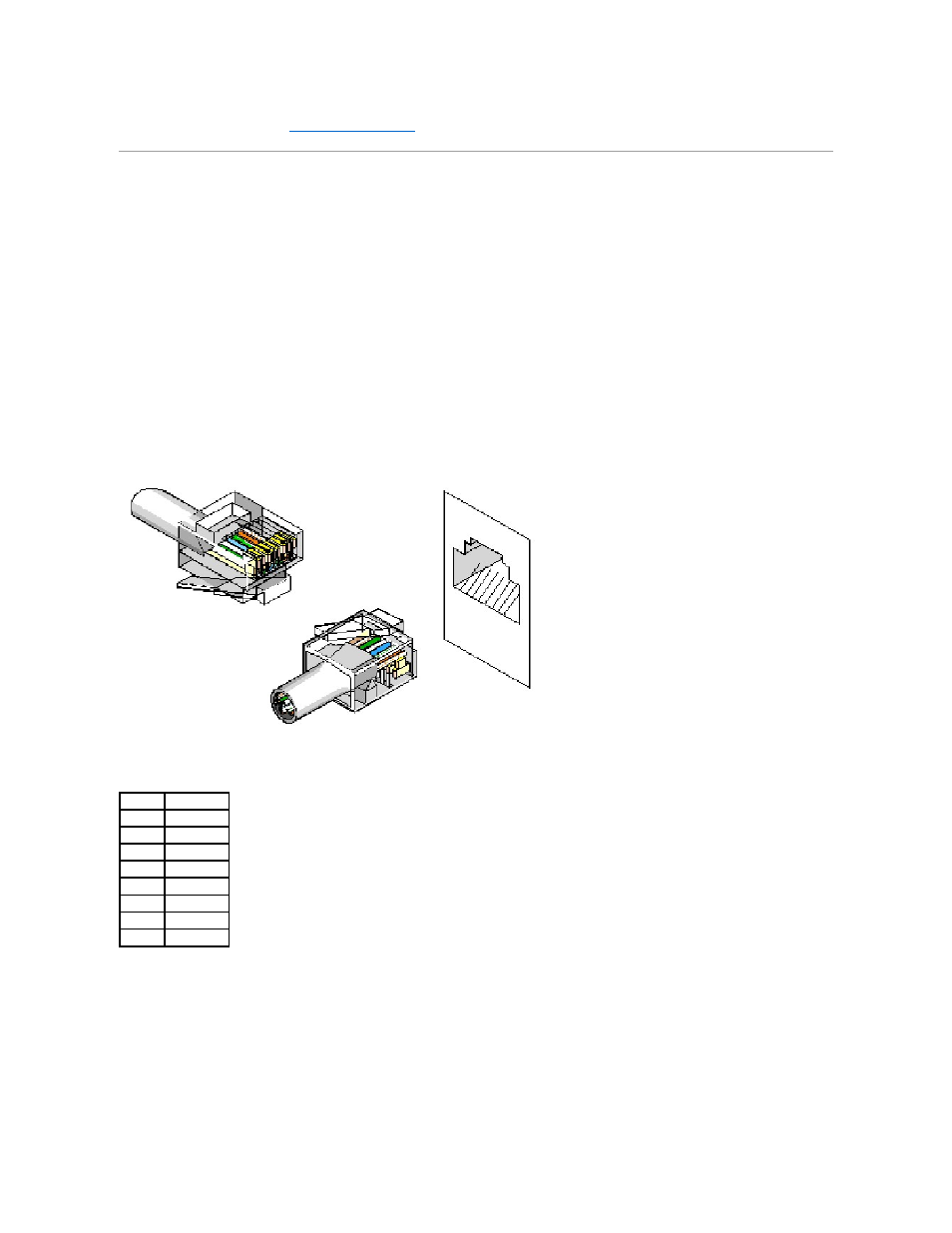

На следующем рисунке показано расположение номеров контактов
RJ45 для портов 10/100M.
Расположение номеров контактов
RJ45
На следующем рисунке показан разъем
Gigaport.
Контакт
Назначение
1
RX +
2
RX -
3
TX +
4
5
--
6
TX -
7
-
8
-
