Стекирование коммутатора
PowerConnect 3324/3348
Коммутатор
PowerConnect 3324/3348 позволяет стекировать до шести устройств PowerConnect 3324/3348 или до 192 портов Fast Ethernet и 6 портов
Giga. Каждый стек коммутатора PowerConnect 3324/3348 содержит одно главное устройство, все остальные устройства считаются компонентами стека.
Все управление осуществляется через главное устройство
. В стек могут включаться как 24-портовые, так и 48-портовые устройства.
Устройства должны выстраиваться в стек с помощью стекового модуля
, подсоединенного к порту G2 через гнездо SFP.
Подсоединение стековых кабелей
1.
Разместите все устройства в стойке или на плоской поверхности
.
2.
Вставьте стековый разъем в каждый порт
G2.
Разъем
USB
3.
Соедините нижний
RX (принимающий) стековый разъем главного устройства с верхним TX (передающим) портом выбранного элемента.
4.
Организуйте стек по кольцевой топологии
, при которой стековые кабели идут от нижнего RX (принимающего) стекового разъема к верхнему TX
(передающему) стековому разъему.
5.
Убедитесь

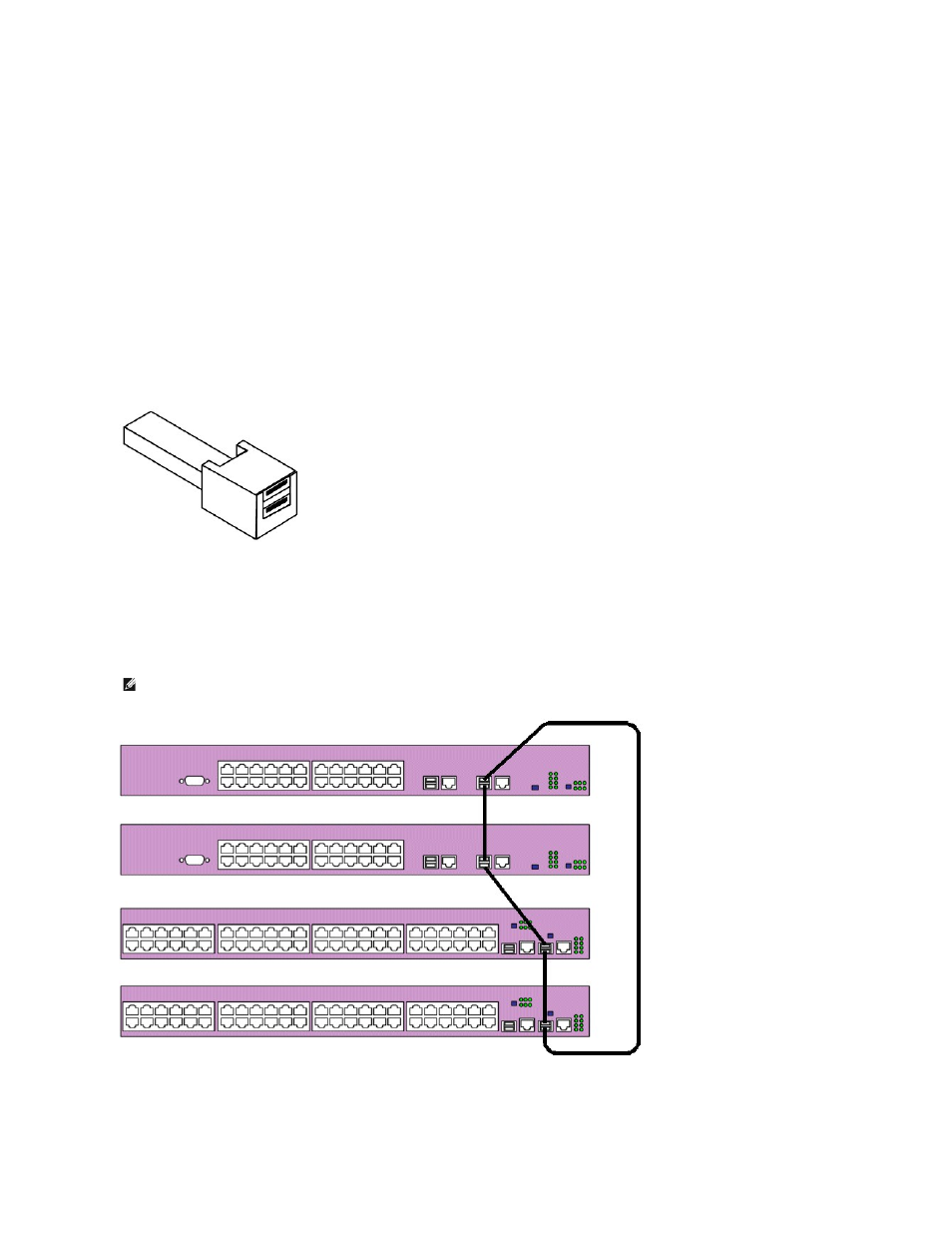

, что верхний и нижний компоненты стека соединены друг с другом с помощью стекового кабеля. На следующем рисунке показан
правильно подсоединенный стек
.
Соединенный стек
ПРИМЕЧАНИЕ
.
Если стековое кольцо незамкнуто
, стек не будет работать.
