Инструкция по эксплуатации Dell PowerConnect 3348
Страница 131
На странице
Bridge Multicast Group (Многоадресная группа мостов) есть следующие поля:
l
VLAN ID (Идентификатор сети VLAN) - идентифицирует сеть VLAN.
l
Bridge Multicast Address (Мостовой многоадресный адрес) - идентифицирует IP-адрес многоадресной группы.
l
Remove (Удалить) - удаляет мостовую многоадресную группу, заданную по адресу.
¡
Checked (Флажок установлен) - удаляет мостовой многоадресный адрес.
¡
Unchecked (Флажок не установлен) - сохраняет мостовой многоадресный адрес.
l
Ports Table (Таблица портов) - перечисляет порты, которые можно добавить к службе многоадресной передачи.
l
LAGs Table (Таблица групп LAG) - перечисляет группы LAG, которые можно добавить к службе многоадресной передачи.

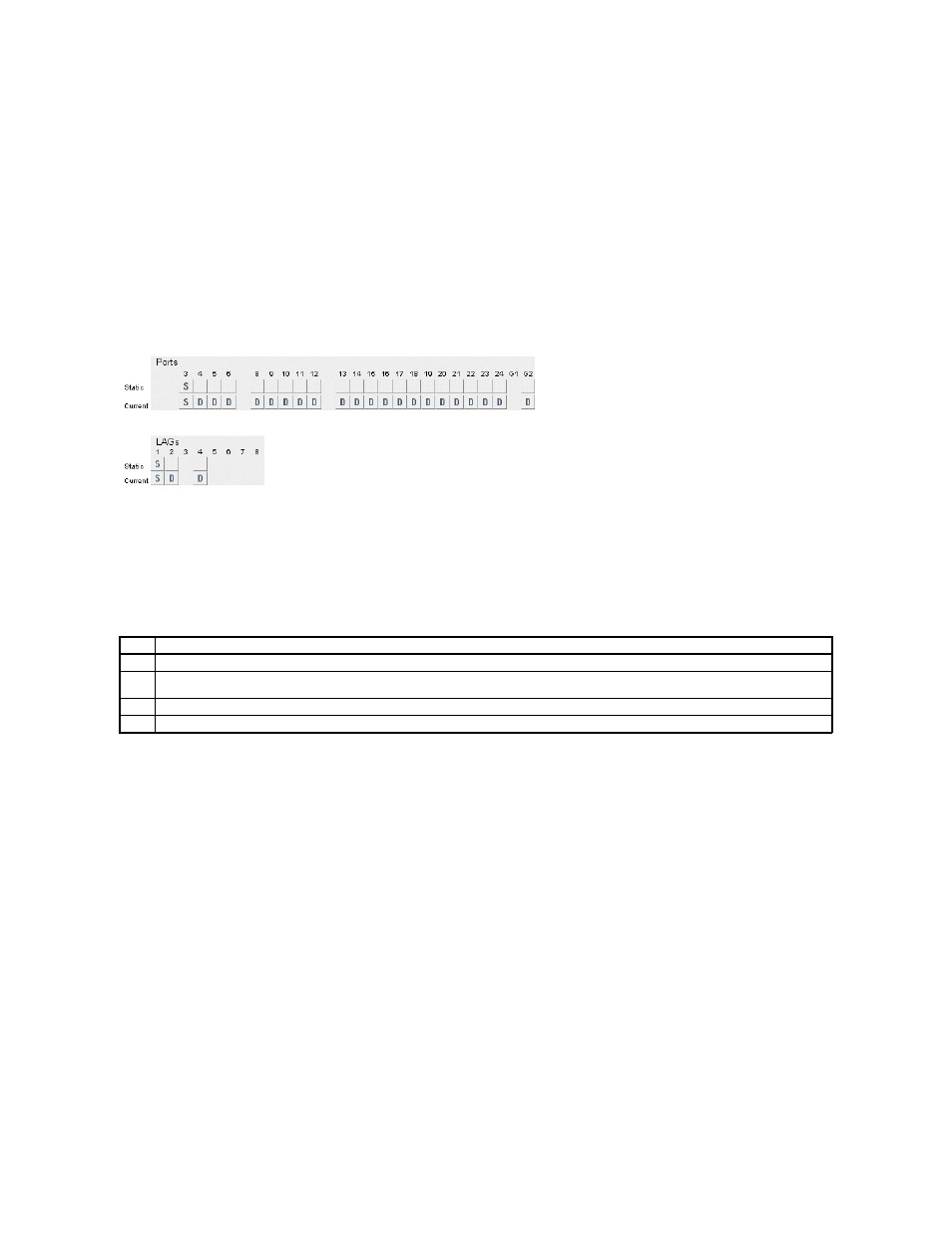

На рисунке
IGMP Port/LAG Members Table (Таблица членов портов и групп LAG для IGMP) показано состояние члена порта или LAG для IGMP.
Таблица
IGMP Port/LAG Members Table
В таблице
IGMP Port/LAG Members Table Control Settings Table (Параметров управления таблицей членов порта или LAG для IGMP) приведены
параметры управления членами портов и групп
LAG для IGMP.
Параметры управления таблицей членов портов
/LAG для IGMP
Определение портов для получения службы многоадресной пересылки
:
1.
Откройте страницу
Bridge Multicast (Многоадресный мост).
2.
Определите поля
VLAN ID и Bridge Multicast Address.
3.
Переключите порт на значение
S, чтобы присоединить его к выбранной многоадресной группе или на значение F, чтобы запретить
присоединение порта к этой многоадресной группе
.
4.
Нажмите кнопку
Apply Changes (Принять изменения). Порт будет назначен в многоадресную группу, а устройство обновлено.
Назначение групп
LAG для получения службы многоадресной пересылки:
1.
Откройте страницу
Bridge Multicast (Многоадресный мост).
2.
Определите поля
VLAN ID и Bridge Multicast Address.
3.
Переключите
LAG на значение S, чтобы присоединить его к выбранной многоадресной группе, или переключите порт на значение F, чтобы
запретить присоединение порта к этой многоадресной группе
.
4.
Нажмите кнопку
Apply Changes (Принять изменения). LAG будет назначена в многоадресную группу, а устройство обновлено.
Управление членами службы многоадресной пересылки с помощью команд консоли
В следующей таблице приведены команды консоли
, соответствующие полям для управления членами службы многоадресной пересылки на странице
Порт
Определение
D
Показывает
, что порт/группа LAG присоединена к многоадресной группе динамически в строке Current (Текущий).
S
Связывает порт с многоадресной группой в качестве статического члена в строке
Static (Статический). Показывает, что порт/группа LAG
присоединена к многоадресной группе статически в строке
Current (Текущий).
F
Показывает
, что присоединение порта к многоадресной группе запрещено.
Пусто
Показывает, что порт не связан с многоадресной группой.
