Коммутатор
PowerConnect 3324/3348 поддерживает дуплексный и полудуплексный режимы при скорости передачи 10/100 Мбит/с для портов Copper.
Описание консольного порта
Интерфейс консольного порта поддерживает синхронную передачу данных
(восемь битов данных, один стоповый бит, без контроля четности). Все
девять контактов
RS232 можно использовать для нуль-модемного соединения.
Определения индикаторов
Индикаторы передней панели на следующих рисунках показывают состояние связи
, режимов работы портов, питания, стекирования и системную
диагностику
. На панели расположены следующие типы индикаторов:
l
Индикаторы портов
l
Системные индикаторы
l
Стековые индикаторы

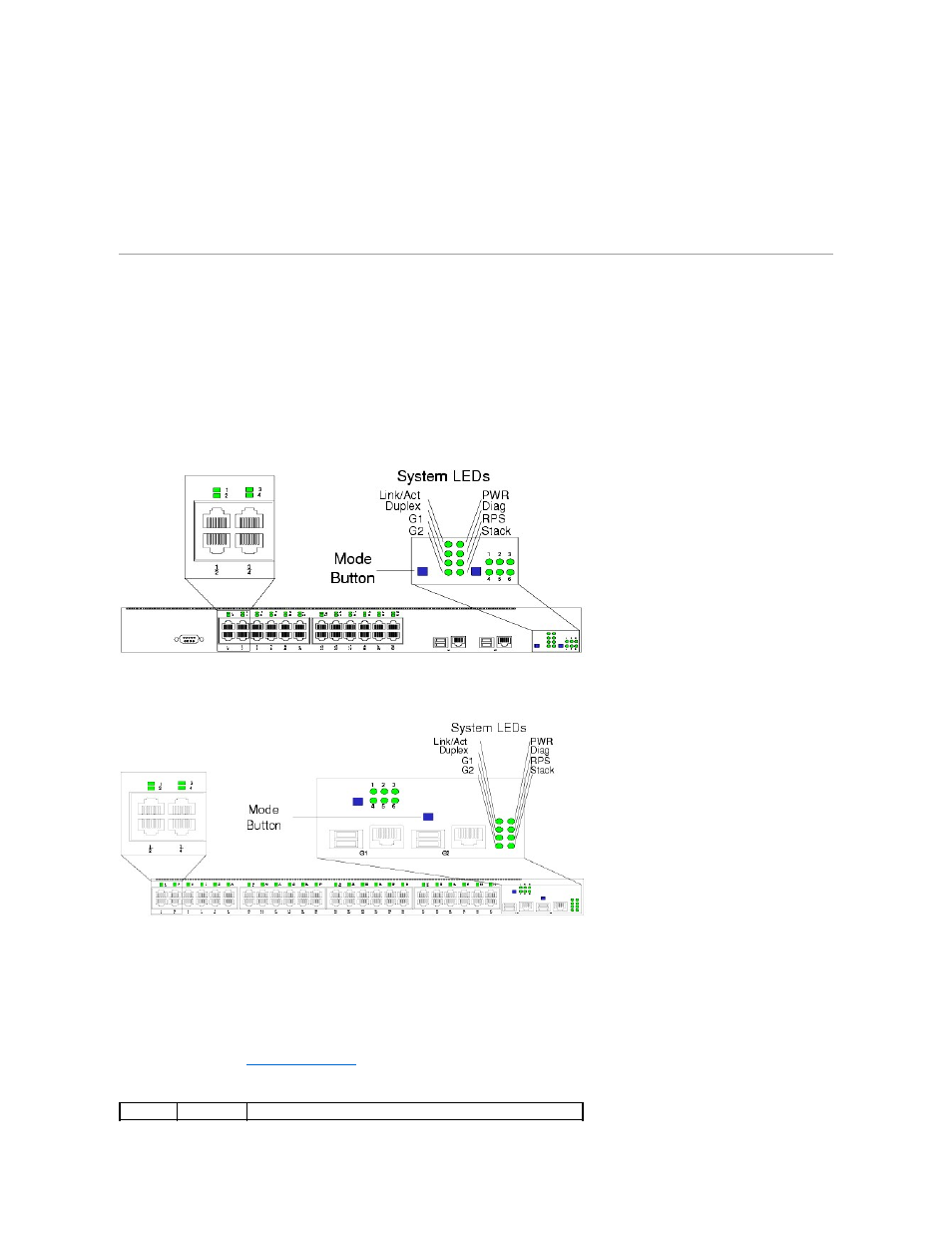

Индикаторы передней панели
: для 24 портов
Индикаторы передней панели
: для 48 портов
Индикаторы портов
Каждому порту соответствует свой индикатор
, расположенный непосредственно над портом. Индикаторы показывают активность связи или
дуплексного режима работы
, в зависимости от режима отображения индикаторов. Дополнительную информацию о настройке режима отображения
индикаторов см
. в разделе
Цвет
Активность
Определение
