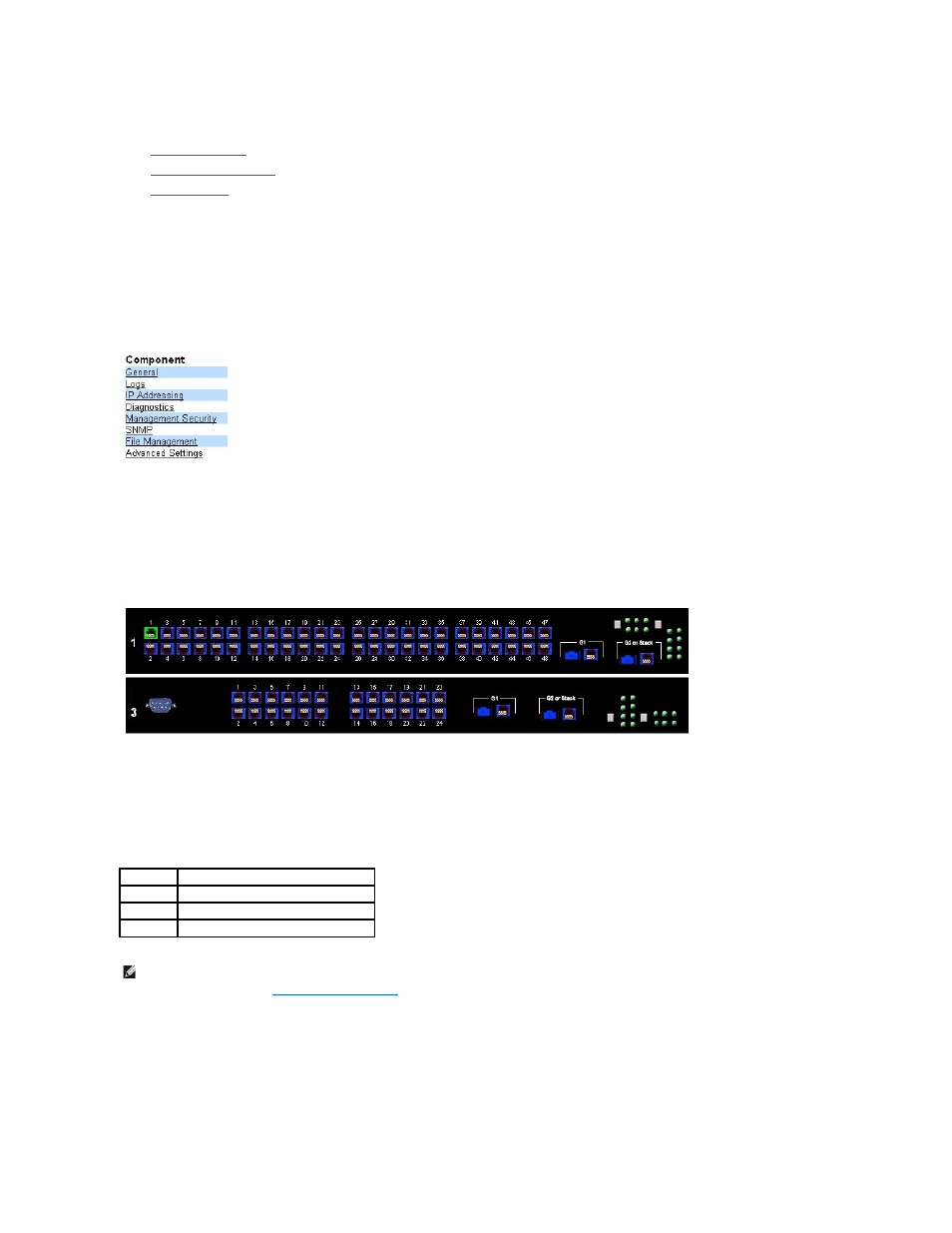

В этом разделе описаны различные аспекты панели устройства Device View. Панель Device View содержит информацию о коммутаторе PowerConnect
3324/3348. Панель Device View содержит следующие компоненты:
l Список компонентов
l Представление устройства
l Рабочая область
Список компонентов
На домашней странице Switch Administrator отображается список компонентов, содержащий пункты меню для параметра. Как отобразить свойства
компонента :
l Щелкните любой пункт в списке компонентов . Откроется страница этого компонента. Например, если выбрать пункт Switch (Коммутация) на
панели дерева , откроется следующая страница:
Список компонентов
Представление устройства
Домашняя страница Switch Administrator содержит рисунок передней панели коммутатора PowerConnect 3324/3348.
Коммутатор PowerConnect 3348
Цвет порта показывает , активен ли данный порт в настоящий момент. Используются следующие цвета.
Индикаторы портов коммутатора PowerConnect 3324/3348
Рабочая область
Рабочая область на панели устройства содержит таблицы устройств , общую информацию и настраиваемые параметры. На следующем рисунке
показан пример отображаемой таблицы .
Компонент Название
Зеленый Порт подсоединен .
Синий Порт приостановлен функцией защиты .
Красный Порт отсоединен .
ПРИМЕЧАНИЕ . На странице Switch Administrator не отображаются индикаторы портов, имеющиеся на передней панели коммутатора
PowerConnect 3324/3348. Состояния индикаторов можно увидеть только на реально работающем устройстве. Более подробную информацию об
индикаторах см
. в разделе Определения индикаторов .
