l
Выберите пункты
Switch > Network Security > MAC based ACL. Откроется страница Add ACE to MAC Based ACL (Добавление ACE в ACL,
основанный на
MAC-адресах).

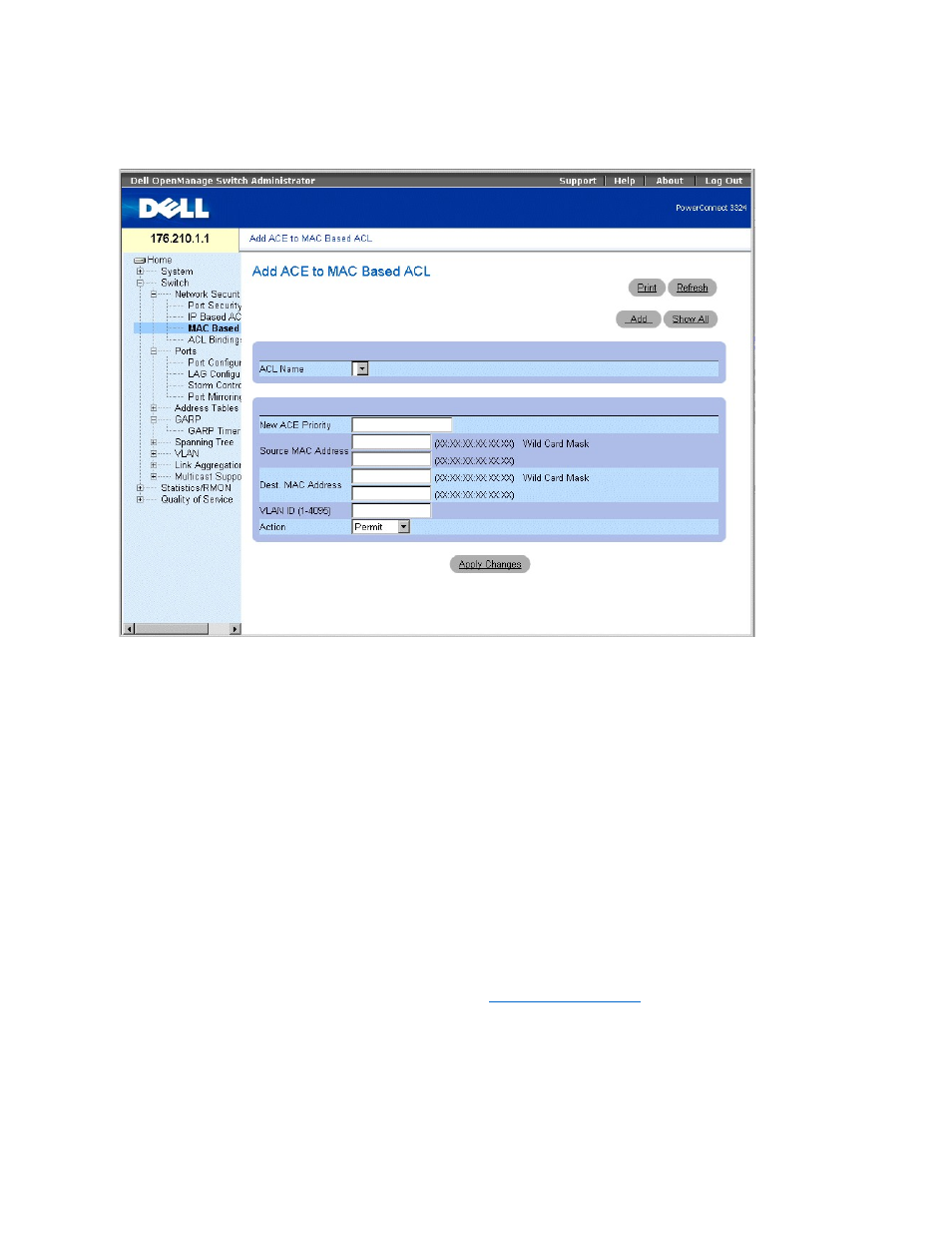

Страница
Add ACE to MAC Based ACL (Добавление ACE в ACL, основанный на MAC-адресах)
На странице
Add ACE to MAC Based ACL (Добавление ACE в ACL, основанный на MAC-адресах) есть следующие поля:
l
ACL Name (Имя ACL) - содержит список пользовательских ACL.
l
New ACE Priority (Новый приоритет ACE) - включает создание нового ACE и показывает приоритет ACE.
l
Source MAC Address (MAC-адрес источника) - сопоставляет MAC-адрес источника, с которого адресованы пакеты, с ACE.
l
Wild Card Mask (Маска ввода) - показывает маску ввода для MAC-адреса источника. Подстановочные символы используются для замены всего
MAC-адреса источника или его части. Маски ввода указывают, какие биты используются, а какие игнорируются. Маска ввода FF:FF:FF:FF:FF:FF
показывает
, что нет важных битов. Маска ввода 00.00.00.00.00.00 указывает, что все биты важны. Например, если MAC-адрес источника -
E0:3B:4A:C2:CA:E2, а маска ввода - 00:3B:4A:C2:CA:FF, то используются первые два бита MAC-адреса, а последние два игнорируются.
l
Destination MAC Address (MAC-адрес источника) - сопоставляет MAC-адрес приемника, на который адресованы пакеты, с конкретным ACE.
l
Wild Card Mask (Маска ввода) - показывает маску ввода для IP-адреса источника. Подстановочные символы используются для замены всего MAC-
адреса приемника или его части
. Маски ввода указывают, какие биты используются, а какие игнорируются. Маска ввода FF:FF:FF:FF:FF:FF
показывает
, что нет важных битов. Маска ввода 00.00.00.00.00.00 указывает, что все биты важны. Например, если MAC-адрес приемника -
E0:3B:4A:C2:CA:E2, а маска ввода - 00:3B:4A:C2:CA:FF, то используются первые два бита MAC-адреса, а последние два игнорируются.
l
VLAN ID (Идентификатор сети VLAN) - сопоставляет идентификатор сети VLAN пакетов с конкретным ACE.
l
Action (Действие) - показывает действие передачи для ACE. Возможные значения поля:
¡
Permit (Разрешить) - пересылает пакеты, отвечающие критериям ACE.
¡
Deny (Запретить) - отбрасывает пакеты, отвечающие критериям ACE.
¡
Shutdown (Завершение работы) - отбрасывает пакет, отвечающий критериям ACE, и отключает порт, на который он был адресован.
Порты активизируются вновь через настройку портов
; см. раздел "
".
Добавление
ACL, основанного на MAC-адресах:
1.
Откройте страницу
Add ACE to MAC Based ACL (Добавление ACE в ACL, основанный на MAC-адресах).
2.
Нажмите кнопку
Add (Добавить). Откроется страница Add MAC Based ACL (Добавление ACL, основанного на MAC-адресах).
