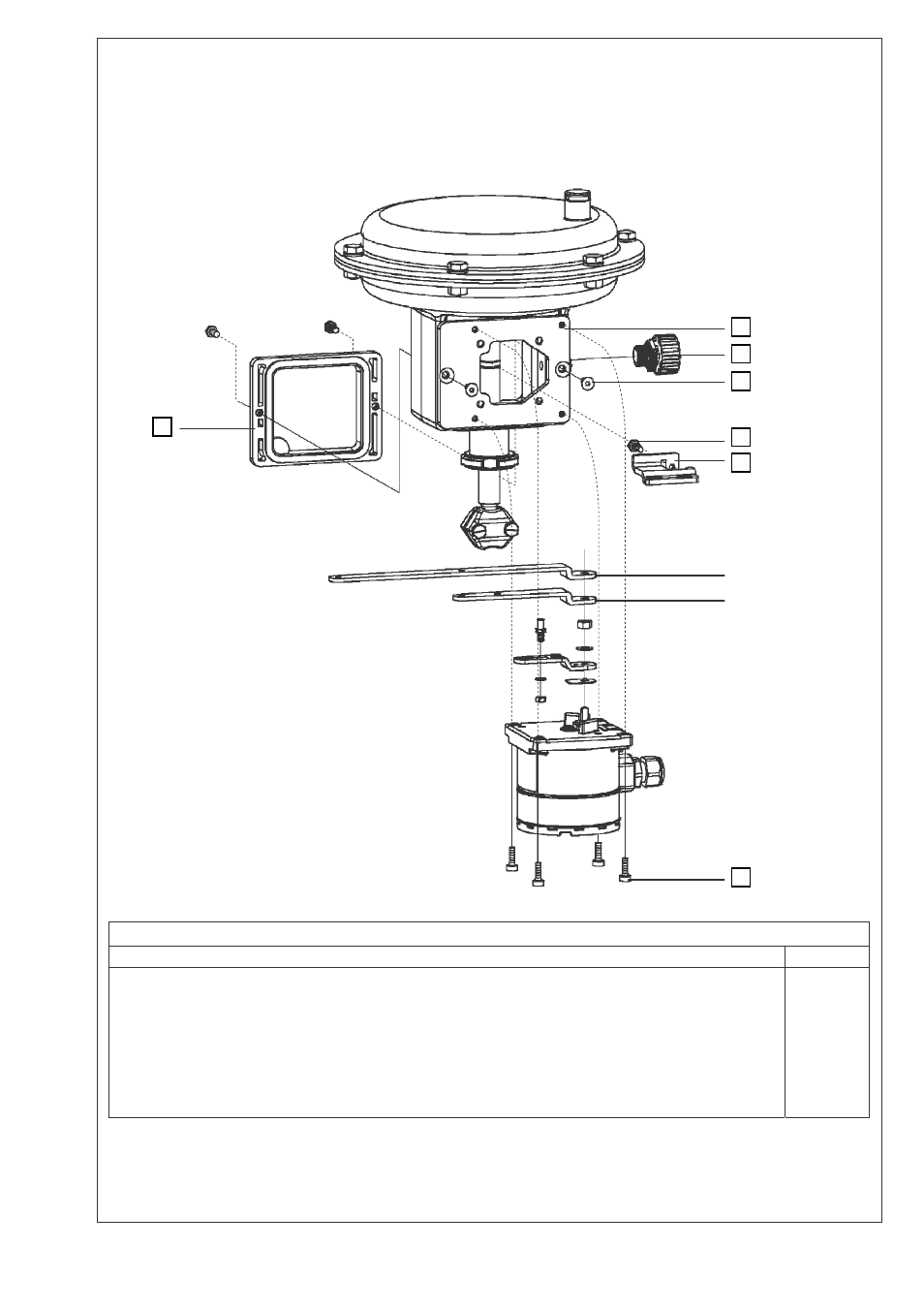

Монтаж непосредственно на прямоходные приводы SAMSON типа 3277

(размер привода 240/350/700 см2)




































Комплект для установки на прямоходные приводы SAMSON тип 3277 (размер привода 240/350/700 см2)

№ заказа.

1400-7471

[1] 1 × Монтажная плата
[2] 2 × Винт с потайной головкой ISO 10642 – M 5 Ч 12
[3] 1 Ч Винт с шестигранной головкой ISO 4017 – M 5 Ч 16
[4] 1 Ч Следящее устройство с зажимом
[5] 4 × Винт с внутренним шестигранником DIN 7984 – M 5 Ч 12
[6] 1 Ч Крышка в сборе
[7] 1 × Вентиляционная пробка в сборе

0360-3633
8333-1069
8320-0559
0300-1167
8333-2703
1790-1420
8145-0639

Рис. 3

4

3

2

7

1

М

Рычаг XL
Рычаг L

(не используется)

5

6
