EB 4747 RU
– 11 –
Монтаж непосредственно на прямоходные приводы SAMSON типа 3277-5
(размер привода 120 см2)
Комплект для установки на прямоходные приводы SAMSON тип 3277-5 (размер привода 120 см
2
)
№ заказа
1400-7472
[1] 1 × Монтажная плата
[2] 4 × Винт с потайной головкой ISO 10642 – M 5 Ч 12
[3] 1 Ч Винт с шестигранной головкой ISO 4017 – M 5 Ч 16
[4] 1 Ч Следящее устройство с зажимом
[5] 1 × Рычаг М
(входит в комплект поставки)
[6] 4 × Винт с внутренним шестигранником DIN 7984 – M 5 Ч 12
[7] 1 Ч Шестигранная гайка ISO 4032 – M 6
(входит в комплект поставки)
[8] 1 × Тарельчатая пружина DIN 2093 – B 8
(входит в комплект поставки)
[9] 1 × Штифт
(входит в комплект поставки)
[10] 1 × Крышка в сборе
0360-3633
8333-1069
8320-0559
0300-1166
0510-0510
8333-2703
8350-0084
8392-0690
1890-8643
1790-1420

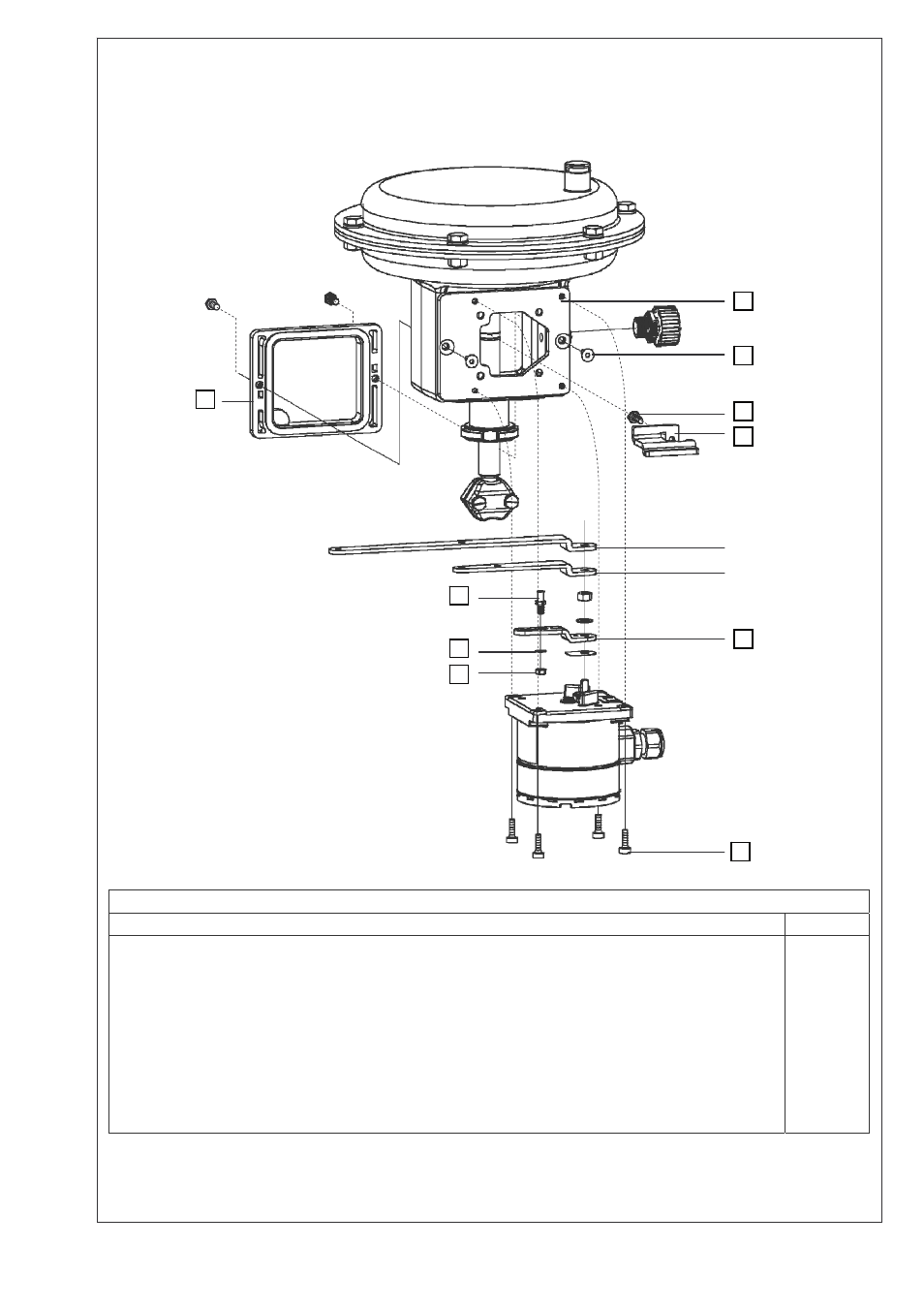

Рис. 4
4
3
2
1
Рычаг XL
Рычаг L
(не используется)
5
7
8
9
10
6
М
