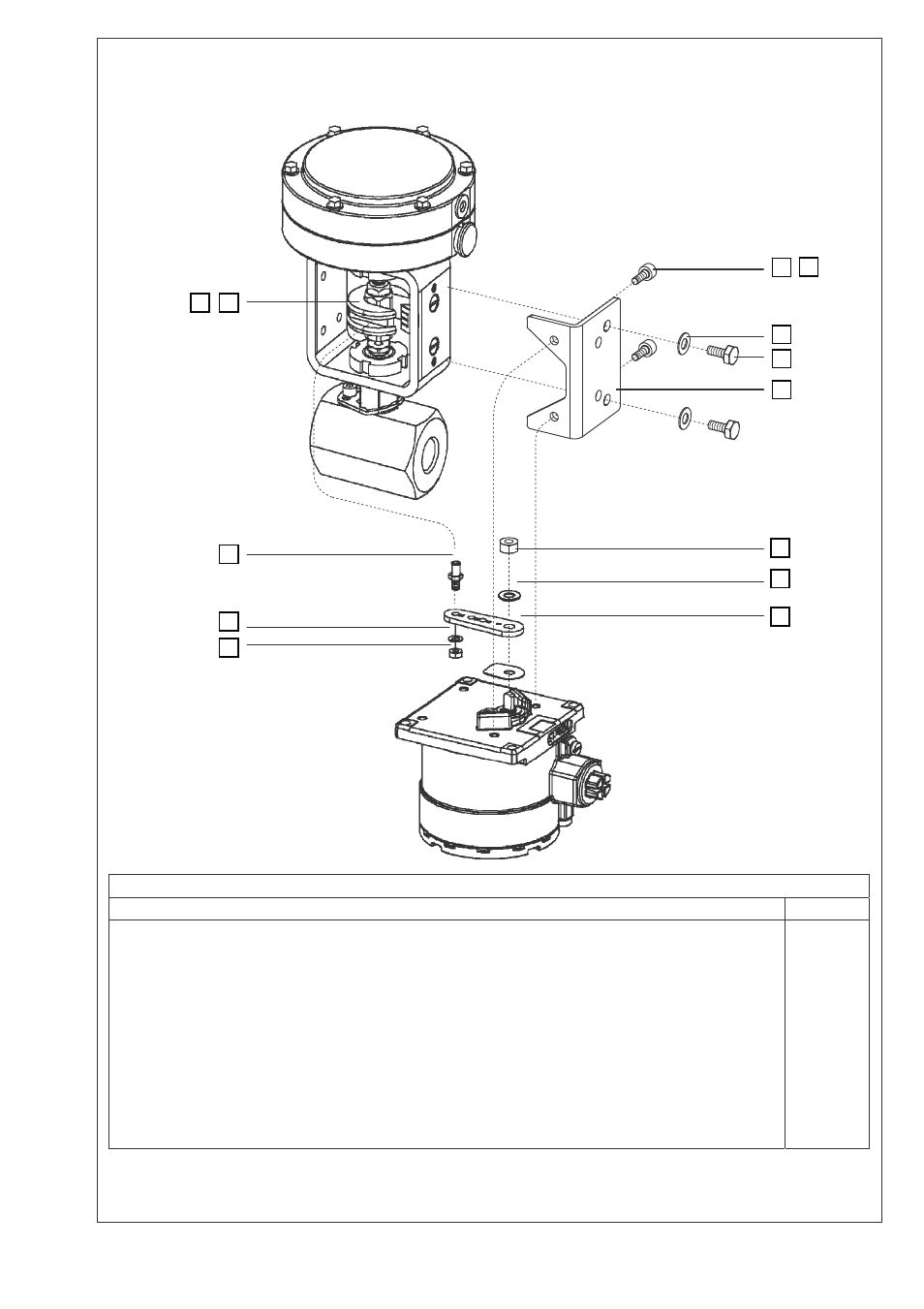

Монтаж на клапаны малого расхода SAMSON тип 3510 (размер привода 60/120 см2)
Комплект для установки на клапаны малого расхода SAMSON тип 3510 (размер привода 60/120 см 2 )
№ заказа 1400-7469
[1] 1 × Следящее устройство с зажимом
[2] 1 × Винт с шестигранной головкой ISO 4017 – M 5 Ч 16
[3] 1 Ч Штифт
[4] 1 × Тарельчатая пружина DIN 2093 – B 8
[5] 1 × Шестигранная гайка ISO 4032 – M 4
[6] 2 × Винт с внутренним шестигранником ISO 4762 – M 5 Ч 12
[7] 2 Ч Тарельчатая пружина DIN 2093 – B 10
[8] 3 × Тарельчатая пружина DIN 2093 – A 12,5
[9] 2 × Винт с шестигранной головкой ISO 4017 – M 6 Ч 10
[10] 1 Ч Скоба
[11] 1 × Шестигранная гайка ISO 4032 – M 6
[12] 1 × Рычаг S 0300-1180
8320-0559
1890-8643
8392-0690
8350-0064
8333-1249
8392-0691
8392-0683
8320-0590
0300-1180
8350-0084
0510-0522
Рис. 6
5
4
3
2 1
8
7 6
11
10
9
12
8
S
