Монтаж на поворотные приводы VETEC тип R и
типа S 160 (присоединение повышенной
прочности)
Для установки на поворотные приводы VETEC тип R
и тип S 160 (присоединение повышенной
прочности) необходимо использовать установочный
комплект (см. рис. 14 на стр. 23).
При монтаже следует соблюдать дополнительные
указания по установке рычага и штифта (стр. 6) и
параметры, указанные в таблице рабочих ходов
(стр. 7).
Монтаж
1. ► VETEC тип R
Закрепите кожух [15] на поворотном приводе при
помощи
четырех
винтов
с
внутренним
шестигранником [12] и четырех тарельчатых
пружин [5].
► VETEC тип S 160
Закрепите кожух [15] на поворотном приводе при
помощи
четырех
винтов
с
внутренним
шестигранником [13] и четырех тарельчатых
пружин [14].
2. ► VETEC тип R
Установите переходник [10] на шпиндель
поворотного привода.
Установите переходник [7] на переходник [10].
► VETEC тип S 160
Поместите переходник [11] на шпиндель
поворотного привода и закрепите его при
помощи
четырех
винтов
с
внутренним
шестигранником [8] и четырех тарельчатых
пружин [9].
Установите переходник [7] на переходник [11].
3. ► VETEC тип R
Поместите соединительный маховик [6] на
переходник [7] и закрепите его при помощи
шестигранного винта [3] и тарельчатой пружины
[5].
► VETEC тип S 160
Поместите соединительный маховик [6] на
переходник [7] и закрепите его при помощи
шестигранного винта [4] и тарельчатой пружины
[5].
4. Рычаг М со штифтом в положении 90°.
Переставьте штифт из положения 35 в положение
90° и закрепите его при помощи шестигранной
гайки и тарельчатой пружины.
5. Закрепите сигнализатор конечных положений на
крепежной пластине [2] при помощи четырех
винтов с потайной головкой [1].
6. Зафиксируйте монтажную плату [2] на кожухе [15]
при помощи двух винтов с потайной головкой [1].
Установите рычаг М в такое положение, чтобы
штифт попал в соответствующую прорезь
соединительного
маховика,
принимая
во
внимание направление вращения привода (см.
рис. 13)

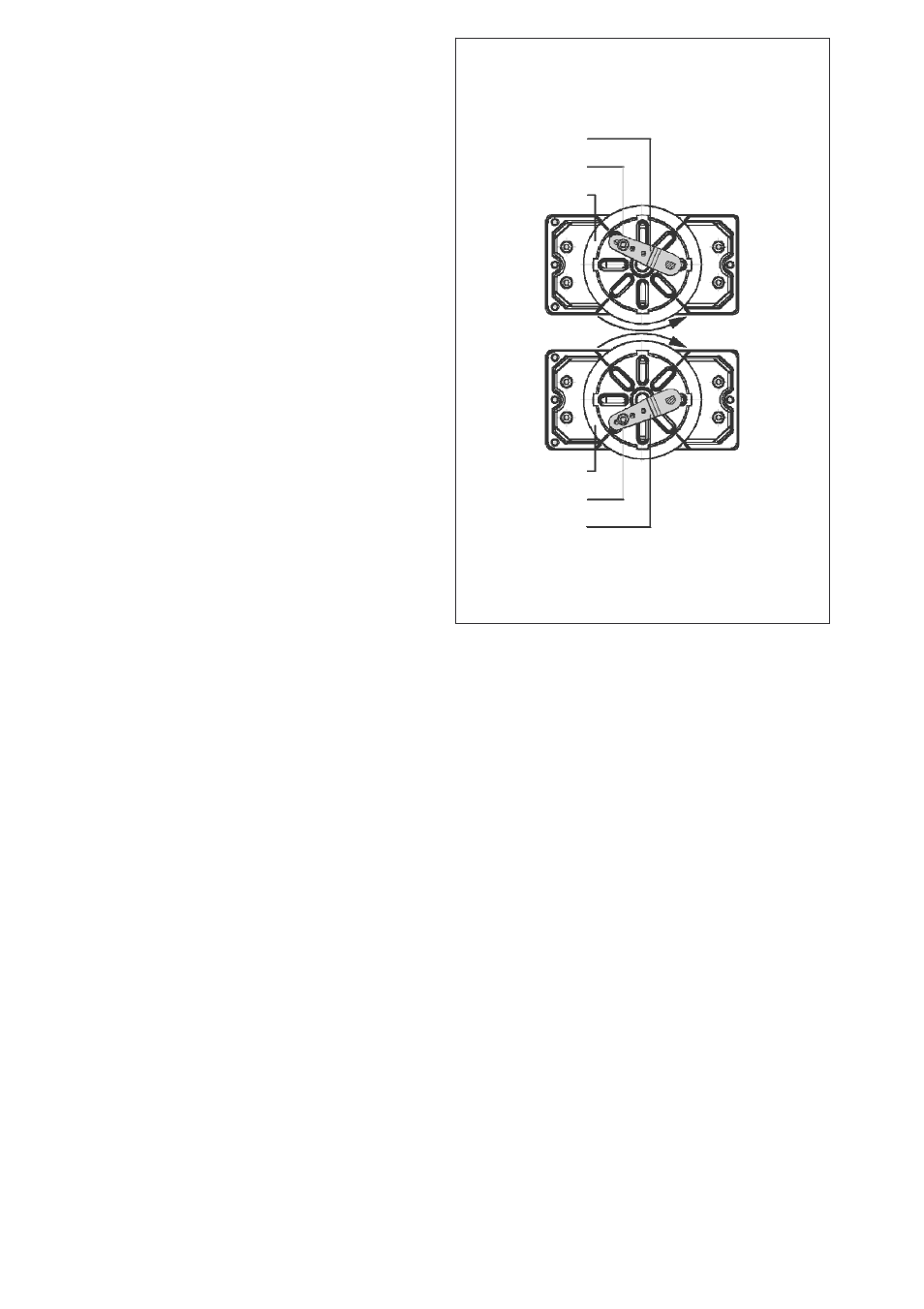

Направление вращения привода
Рис. 13
Рычаг М
Штифт
Соединительный
маховик
Рычаг М
Штифт
Соединительный
маховик
