Монтаж на поворотные приводы VETEC тип R и тип S 160 (присоединение повышенной прочности)
VETEC тип R
VETEC тип S 160
Комплект для установки на поворотные приводы VETEC тип R и тип S 160 (присоединение повышенной прочности)
№ заказа
1400-9385
[1] 6 × Винт с потайной головкой ISO 10642 – M 5 Ч 12
[2] 1 Ч Монтажная плата
[3] 2 × Винт с шестигранной головкой ISO 4017 – M 6 × 50
(для VETEC тип R)
[4] 2 × Винт с шестигранной головкой ISO 4017 – M 6 × 25
(для VETEC тип S 160)
[5] 5 × Тарельчатая пружина DIN 2093 – A 12,5
[6] 1 × Соединительный маховик
[7] 1 × Переходник
[8] 4 × Винт с внутренним шестигранником ISO 4762 – M 4 × 16
(для VETEC тип S 160)
[9] 4 × Шайба DIN 433 – 4,3
[10] 1 × Переходник
(для VETEC тип R)
[11] 1 × Переходник
(для VETEC тип S 160)
[12] 4 × Винт с внутренним шестигранником ISO 4762 – M 6 × 16
(для VETEC тип R)
[13] 4 × Винт с внутренним шестигранником ISO 4762 – M 5 × 12
(для VETEC тип S 160)
[14] 4 × Тарельчатая пружина DIN 2093 – B 10
(для VETEC тип S 160)
[15] 1 × Кожух
[16] 1 × Наклейка
[17] 1 × Наклейка
8333-1069
0360-3585
8320-0630
8320-0617
8392-0683
0858-0354
0230-3061
8333-0495
8390-0403
0230-3083
0480-2588
8333-1332
8333-1249
8392-0691
0103-3494
0190-5291
0190-5292

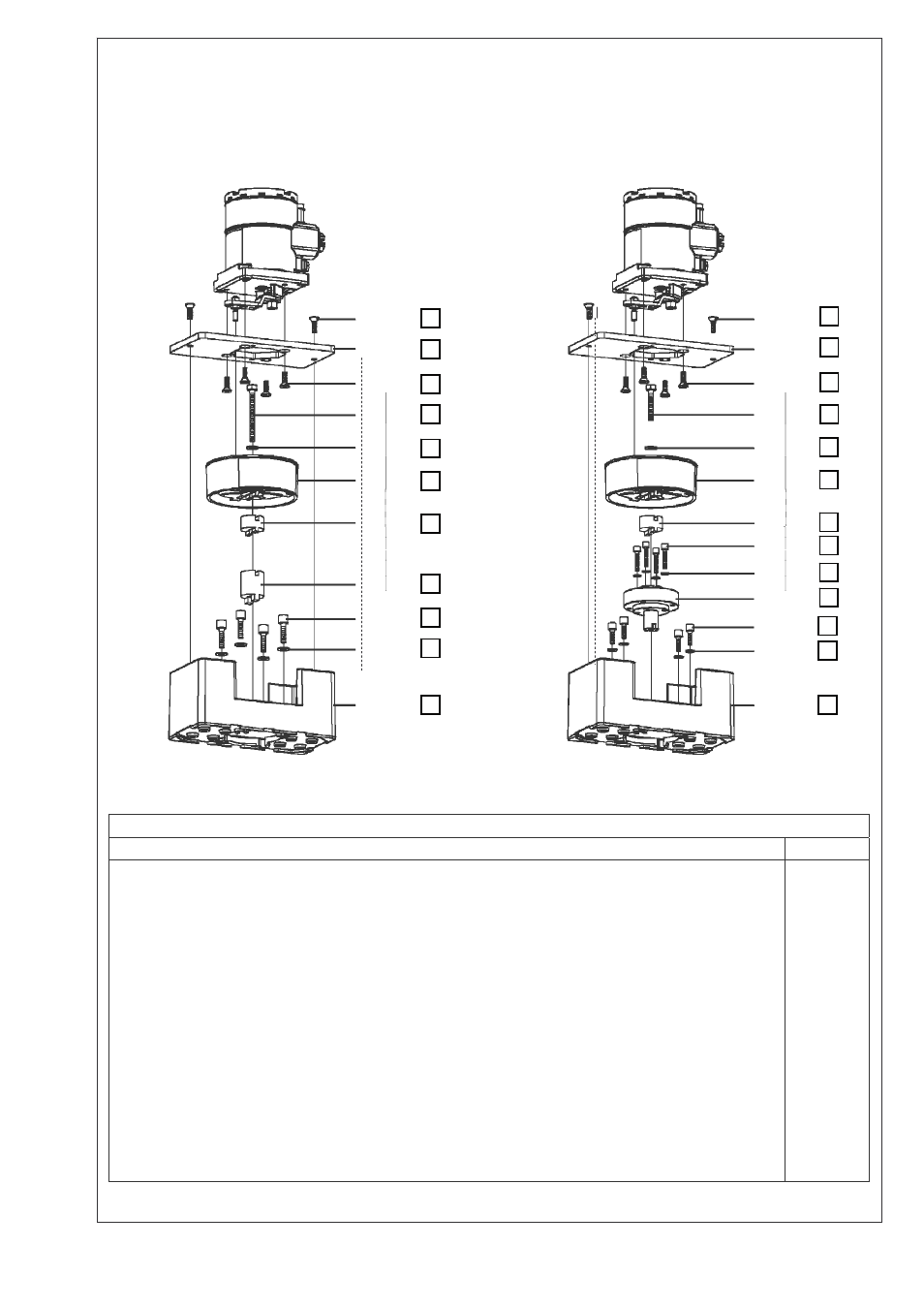

Рис. 14
15
14
8
7
6
5
11
10
9
13
12
4
3
2
1
1
2
1
1
7
6
5
5
15
