EB 4747 RU
– 24
Монтаж на поворотные приводы AIR
TORQUE 10000 (присоединение
повышенной прочности)
Для установки на поворотные приводы AIR
TORQUE 10000 (присоединение повышенной
прочности) необходимо использовать установочный
комплект (см. рис. 16 на стр. 25).
При монтаже следует соблюдать дополнительные
указания по установке рычага и штифта (стр. 6) и
параметры, указанные в таблице рабочих ходов
(стр. 7).
Монтаж
1. Вкрутите четыре распорных болта [12] в
корпус поворотного привода.
2. Зафиксируйте монтажную плату [2] на
четырех распорных болтах [12] при помощи
четырех винтов с потайной головкой [10].
3. Закрепите кожух [9] на крепежной пластине
[2] при помощи четырех винтов с внутренним
шестигранником [7] и четырех тарельчатых
пружин [8].
4. Установите переходник [6] на шпиндель
поворотного привода.
5. Поместите соединительный маховик [5] на
переходник [6] и закрепите его при помощи
шестигранного винта [3] и тарельчатой
пружины [4].
6. Рычаг М со штифтом в положении 90°.
Переставьте штифт из положения 35 в
положение 90° и закрепите его при помощи
шестигранной гайки и тарельчатой пружины.
7. Закрепите сигнализатор конечных
положений на крепежной пластине [2] при
помощи четырех винтов с потайной головкой
[1].
8. Зафиксируйте монтажную плату [2] на кожухе
[9] при помощи двух винтов с потайной
головкой [1].
Установите рычаг М в такое положение,
чтобы штифт попал в соответствующую
прорезь
соединительного маховика,
принимая во внимание направление
вращения привода (см. рис. 15)

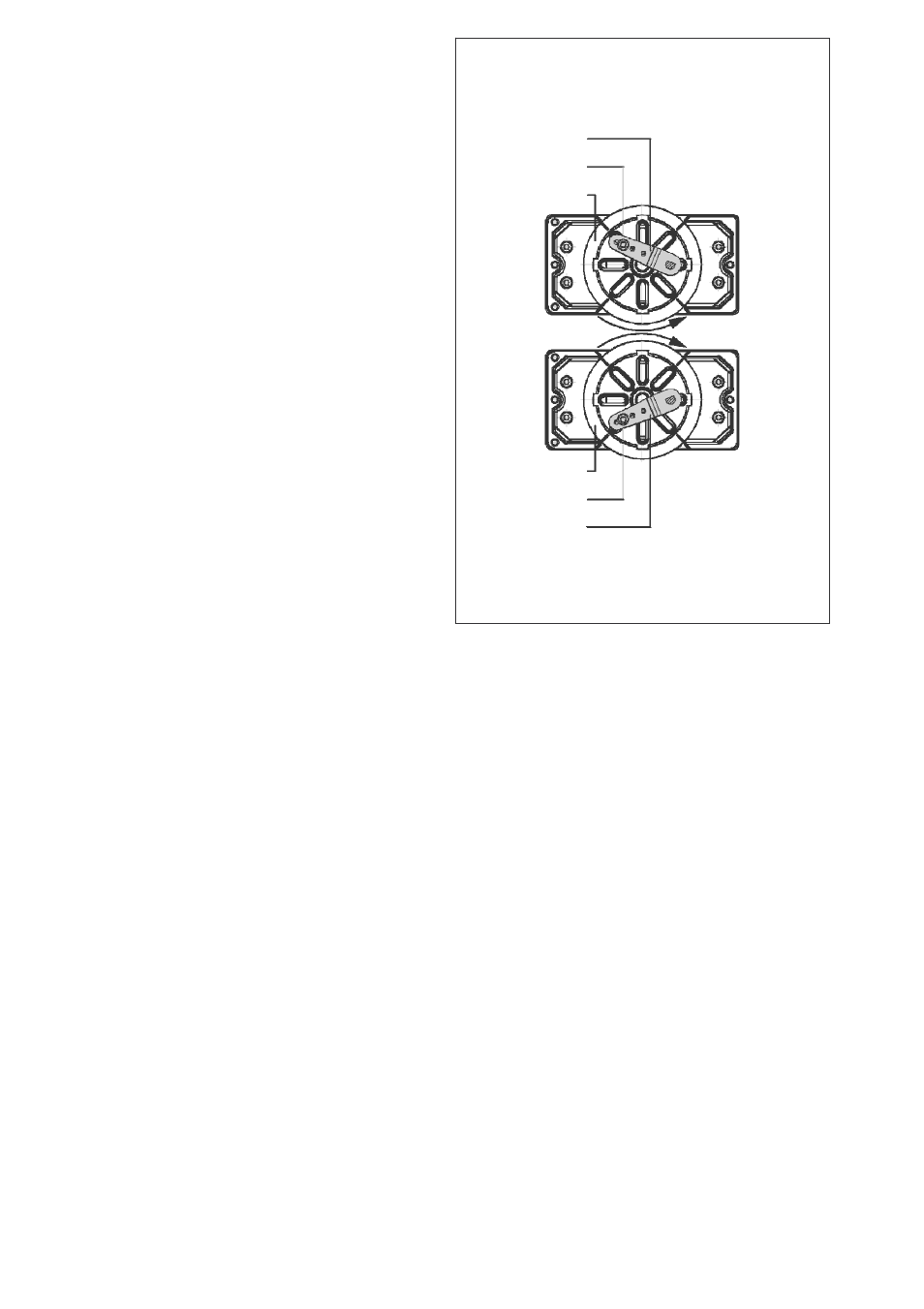

Направление вращения привода
Рис. 15
Рычаг М
Штифт
Соединительный
маховик
Рычаг М
Штифт
Соединительный
маховик
