Монтаж
на
поворотные
приводы,
соответствующие VDI/VDE 3845 – уровень
фиксации 2 (присоединение повышенной
прочности)
Для
установки
на
поворотные
приводы,
соответствующие VDI/VDE 3845 – уровень фиксации 2
(присоединение
повышенной
прочности),
необходимо использовать установочный комплект
(см. рис. 12 на стр. 21).
При монтаже следует соблюдать дополнительные
указания по установке рычага и штифта (стр. 6) и
параметры, указанные в таблице рабочих ходов (стр.
7).
Монтаж
1. ►Длина выступающей части шпинделя
B = 20 или 30 мм
Закрепите кожух [12] поворотном приводе при
помощи четырех винтов с внутренним
шестигранником [8] и четырех тарельчатых
пружин [10].
►Длина выступающей части шпинделя
B = 50 мм
Закрепите кожух [12] на двух проставках [13] на
поворотном приводе при помощи четырех
винтов с внутренним шестигранником [9] и
четырех конических пружинных шайб [11].
2. ►Длина выступающей части шпинделя
B = 20 или 50 мм
Поместите переходник [7] на шпиндель
поворотного привода.
Поместите соединительный маховик [6] на
переходник [7] и закрепите его при помощи
шестигранного винта [3] и тарельчатой
пружины [5].
►Длина выступающей части шпинделя
B = 30 мм
Поместите соединительный маховик [6] на
шпиндель поворотного привода и закрепите
его при помощи шестигранного винта [4] и
тарельчатой пружины [5].
3. Рычаг M со штифтом в положении 90°.
Переставьте штифт из положения 35 в
положение 90° и закрепите его при помощи
шестигранной гайки и тарельчатой пружины.
4. Закрепите сигнализатор конечных положений
на крепежной пластине [2] при помощи четырех
винтов с потайной головкой [1].
5. Зафиксируйте монтажную плату [2] на кожухе
при помощи двух винтов с потайной головкой
[1].
Установите рычаг М в такое положение, чтобы
штифт попал в соответствующую прорезь
соединительного маховика, принимая во
внимание направление вращения привода (см.
рис. 11)

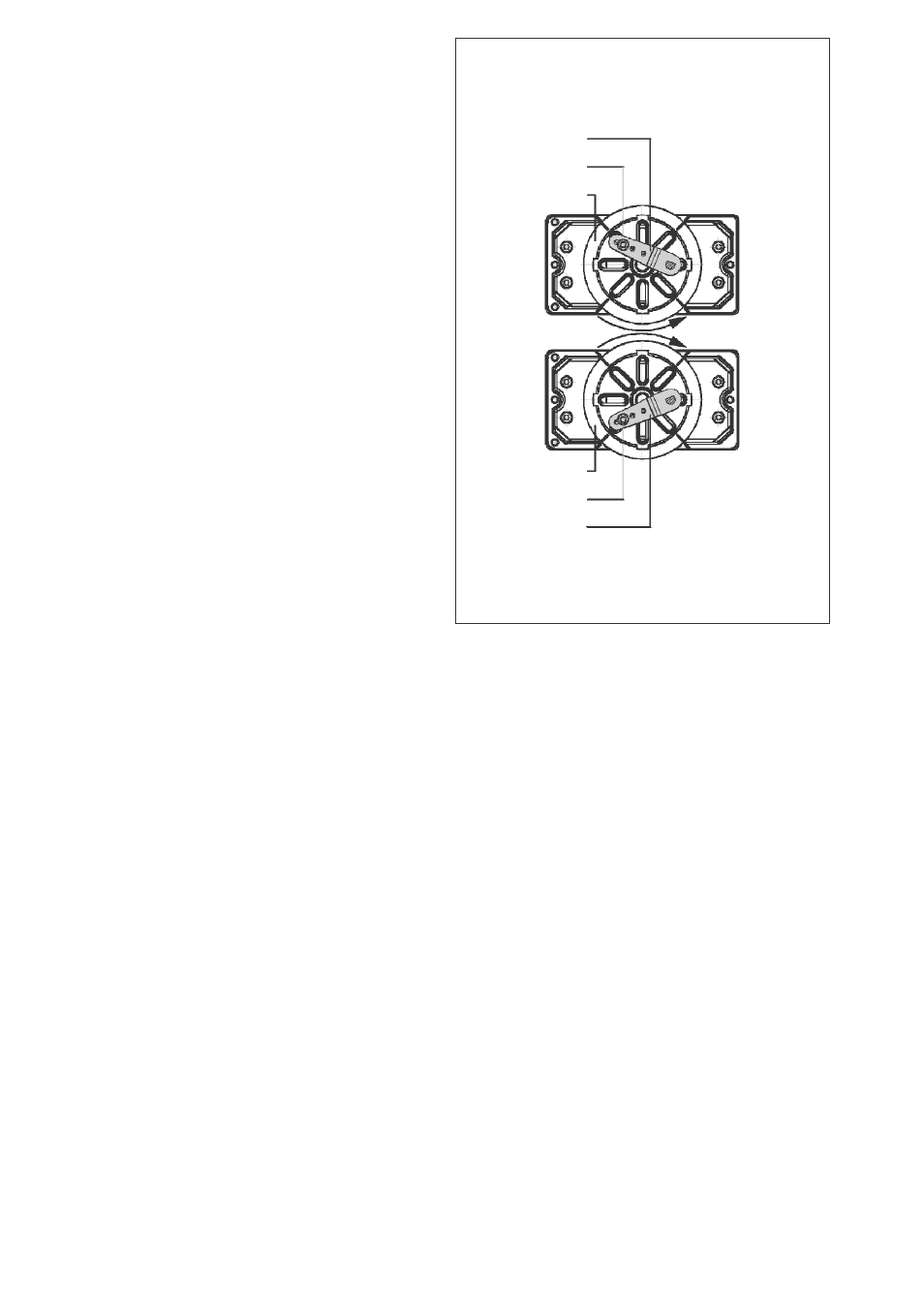

Направление вращения привода
Рис. 11
Рычаг М
Штифт
Соединительный
маховик
Рычаг М
Штифт
Соединительный
маховик
