EB 4747 RU
– 19 –
Монтаж на поворотные приводы, соответствующие VDI/VDE 3845 – уровень фиксации 2
Комплект для установки на поворотные приводы, соответствующие VDI/VDE 3845 – уровень фиксации 2
№ заказа 1400-7473
[1] 2 × Шестигранная гайка ISO 4032 – M 5 – A 4
[2] 9 × Тарельчатая пружина DIN 2093 – B 10
[3] 1 × Шпиндель
(входит в комплект поставки)
[4] 6 × Винт с потайной головкой ISO 10642 – M 5 Ч 12
[5] 1 Ч Монтажная плата
[6] 2 × Короткая скоба
[7] 8 × Болт с шестигранной головкой ISO 4017 – M 5 Ч 12
[8] 4 Ч Шестигранная гайка ISO 4032 – M 5 – A 4-70
[9] 2 × Длинная скоба
[10] 1 × Следящее устройство с зажимом
[11] 1 × Соединительный маховик
[12] 1 × Наклейка
[13] 1 × Винт с плоской шлицевой головкой ISO 1580 – M 6 Ч 12
[14] 1 Ч Тарельчатая пружина DIN 2093 – A 12,5
8350-0509
8392-0691
0170-1057
8333-1069
0360-3585
0300-1170
8320-0553
8350-0073
0300-1171
0300-1176
0480-2036
0190-4909
8330-0736
8392-0683

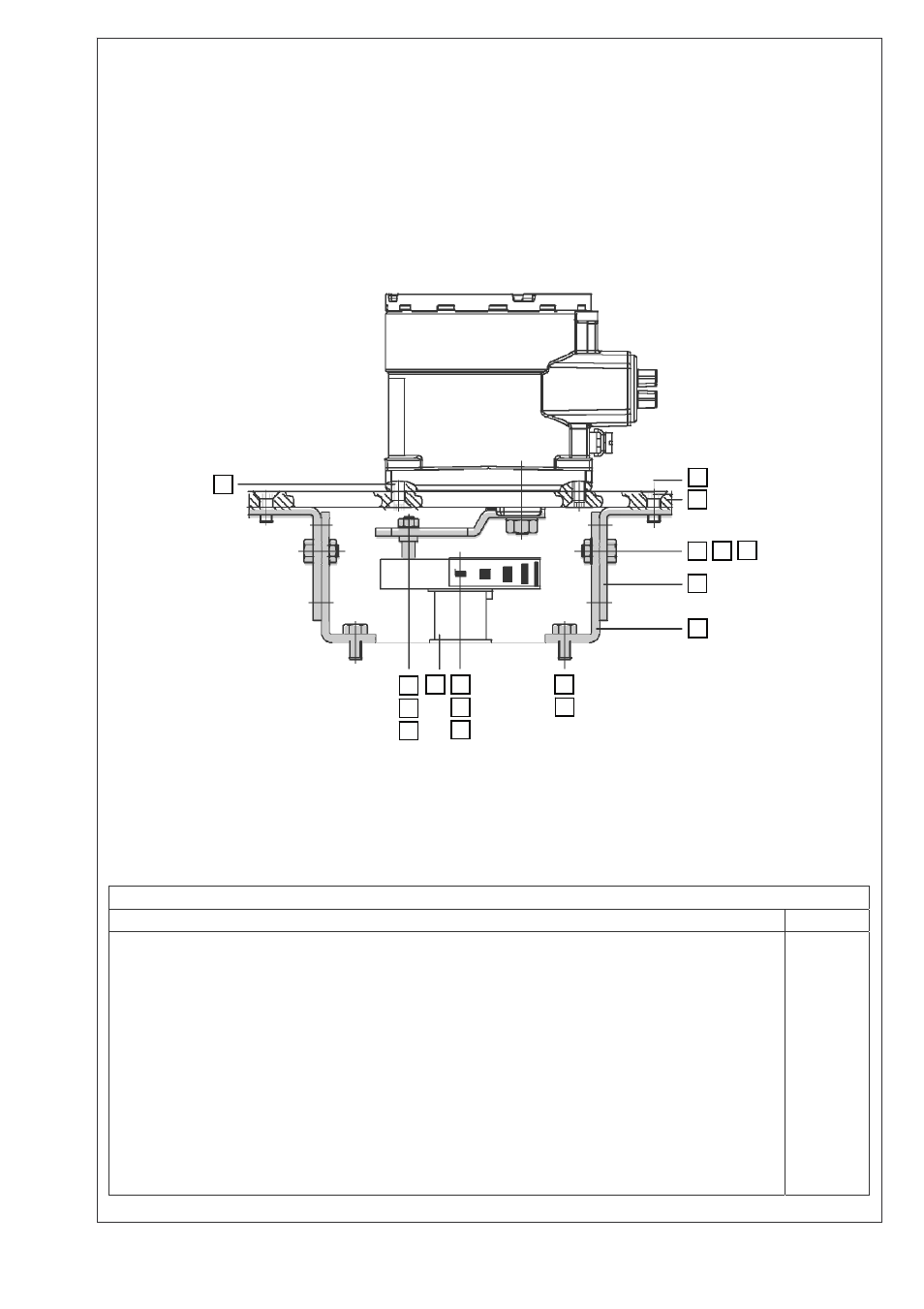

Рис. 10
8 7
6
5
4
2
9
7
2
14
13
11
3
2
1 10
4
