EB 4747 RU
– 13 –

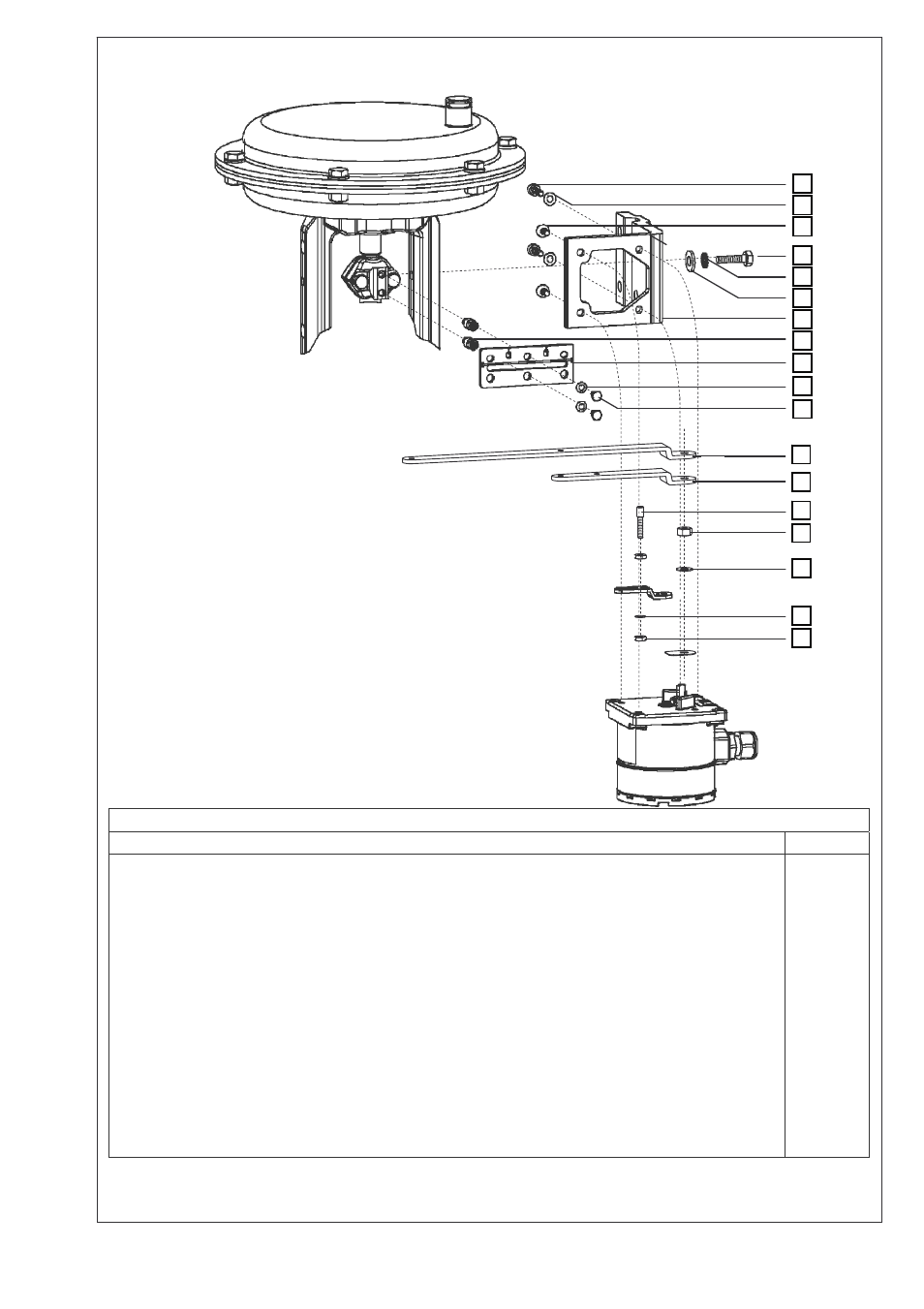

Монтаж на прямоходные приводы с креплением NAMUR IEC 60534-6-1
Установочный комплект для прямоходных приводов с креплением NAMUR IEC 50534-6-1
№ заказа
1400-7468
[1] 2 × Винт с внутренним шестигранником ISO 4762 – M 5 Ч 16
[2] 2 Ч Тарельчатая пружина DIN 2093 – B 10
[3] 2 × Винт с потайной головкой ISO 10642 M 5 Ч 12
[4] 1 Ч Винт с шестигранной головкой ISO 4017 – M 8 Ч 25
[5] 1 Ч Зубчатая пружинная шайба DIN 6798 – A 8,4
[6] 1 × Шайба – 20,5
[7] 1 × Крепежная скоба
[8] 2 × Распорный болт
[9] 1 × Пластина следящего устройства в сборе
[10] 3 × Тарельчатая пружина DIN 2093 – B 8
[11] 2 × Винт с шестигранной головкой ISO 4017 – M 4 Ч 8
[12] 1 Ч Рычаг XL
[13] 1 × Рычаг L
[14] 1 × Штифт с втулкой
[15] 1 × Шестигранная гайка ISO 4032 – M 6
[16] 1 × Тарельчатая пружина DIN 2093 – B 12,5
8333-1253
8392-0691
8333-1069
8320-0698
8392-0244
0340-1635
0300-1277
0290-6753
1890-6861
8392-0690
8320-0493
0510-0512
0510-0511
0170-1335
8350-0084
8392-0683
Рис. 5
4
3
2
1
8
7
6
5
11
10
9
15
14
13
12
17
10
16
М
L
XL
4
3
2
1
8
7
6
5
11
10
9
13
12
4
3
2
1
