EB 4747 RU
– 21 –
Монтаж на поворотные приводы, соответствующие VDI/VDE 3845 – уровень фиксации 2
(присоединение повышенной прочности)
Комплект для установки на поворотные приводы, соответствующие VDI/VDE 3845 – уровень фиксации 2
(присоединение повышенной прочности)
№ заказа
1400-9384
[1] 6 × Винт с потайной головкой ISO 10642 – M 5 Ч 12
[2] 1 Ч Монтажная плата
[3] 1 × Винт с шестигранной головкой ISO 4017 – M 6 × 25
(для B = 20 or 50 мм)
[4] 1 × Винт с шестигранной головкой ISO 4017 – M 6 × 16
(для B = 30 мм)
[5] 1 × Тарельчатая пружина DIN 2093 – A 12,5
[6] 1 × Соединительный маховик
[7] 1 × Переходник
(для B = 20 or 50 мм)
[8] 4 × Винт с внутренним шестигранником ISO 4762 – M 5 × 12
(для B = 20 or 30 мм)
[9] 4 × Винт с внутренним шестигранником ISO 4762 – M 5 × 45
(для B = 50 мм)
[10] 4 × Тарельчатая пружина DIN 2093 – B 10
(для B = 20 or 30 мм)
[11] 4 × Коническая пружинная шайба DIN 6796 – 5
(для B = 50 мм)
[12] 1 × Кожух
[13] 2 × Проставка
(для B = 50 мм)
[14] 1 × Наклейка
[15] 1 × Наклейка
8333-1069
0360-3585
8320-0617
8320-0596
8392-0683
0858-0354
0230-3061
8333-1249
8333-1289
8392-0691
8392-0149
0103-3494
0858-0358
0190-5291
0190-5292

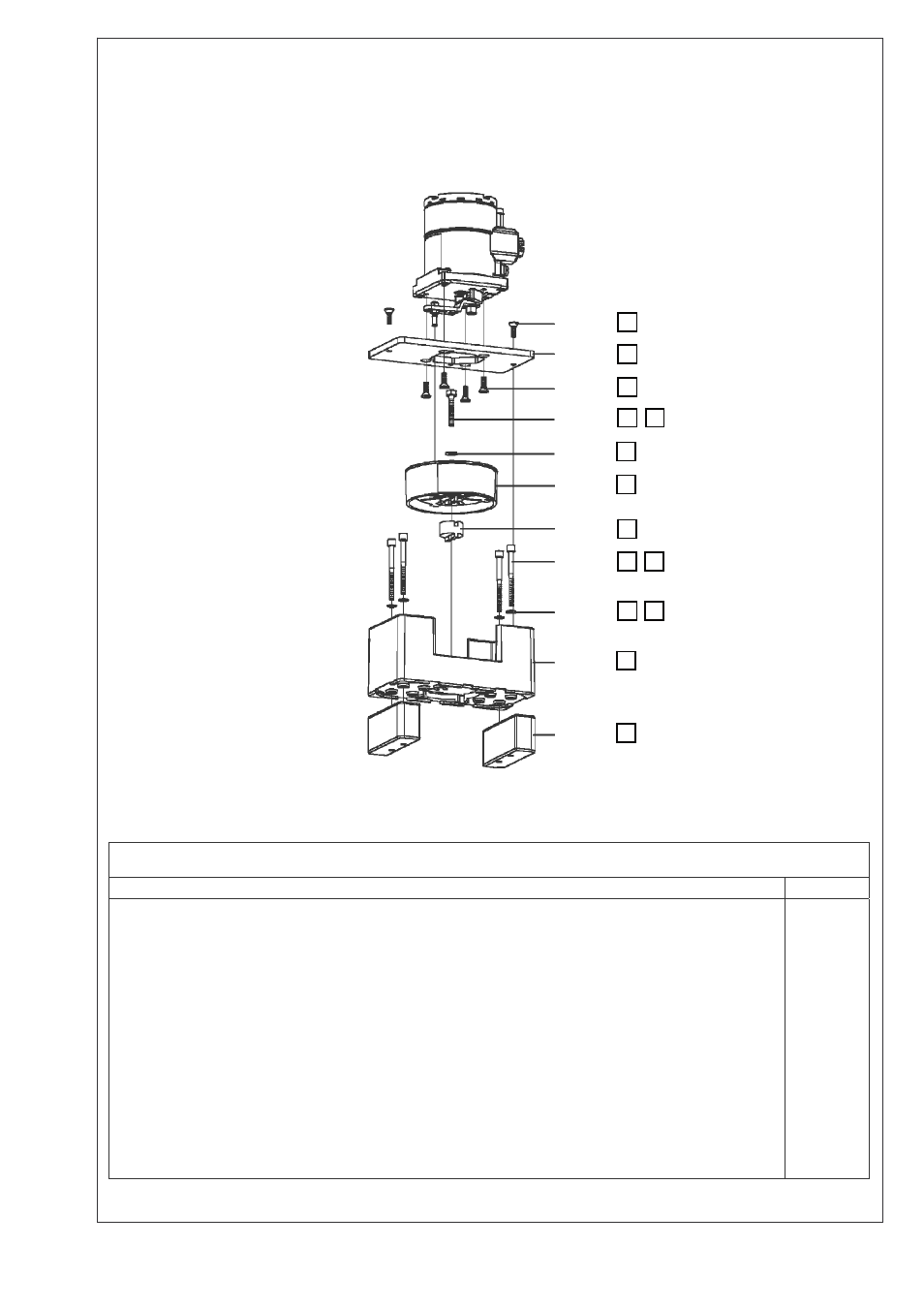

Рис. 12
8
7
6
5
11
10
9
13
12
4
3
2
1
1
