EB 4747 RU
– 17 –
Монтаж на поворотные приводы, соответствующие VDI/VDE 3845 – уровень фиксации 1
(присоединение повышенной прочности)
Комплект для установки на поворотные приводы, соответствующие VDI/VDE 3845 – уровень фиксации 1
(присоединение повышенной прочности)
№ заказа
1400-9974
[1] 6 × Винт с потайной головкой ISO 10642 – M 5 Ч 12
[2] 1 Ч Монтажная плата
[3] 1 × Шестигранный винт ISO 4017 – M 6 Ч 75
[4] 1 Ч Тарельчатая пружина DIN 2093 – A 12,5
[5] 1 × Соединительный маховик
[6] 4 × Винт с внутренним шестигранником ISO 4762 – M 5 Ч 12
[7] 4 Ч Тарельчатая пружина DIN 2093 – B 10
[8] 1 × Кожух
[9] 1 × Монтажная плата
[10] 1 × Переходник
[11] 4 × Винт с шестигранной головкой ISO 4017 – M 6 Ч 16
[12] 1 Ч Наклейка
[13] 1 × Наклейка
8333-1069
0360-3585
8320-0081
8392-0683
0858-0354
8333-1249
8392-0691
0103-3494
0360-3598
0230-3116
8320-0596
0190-5291
0190-5292

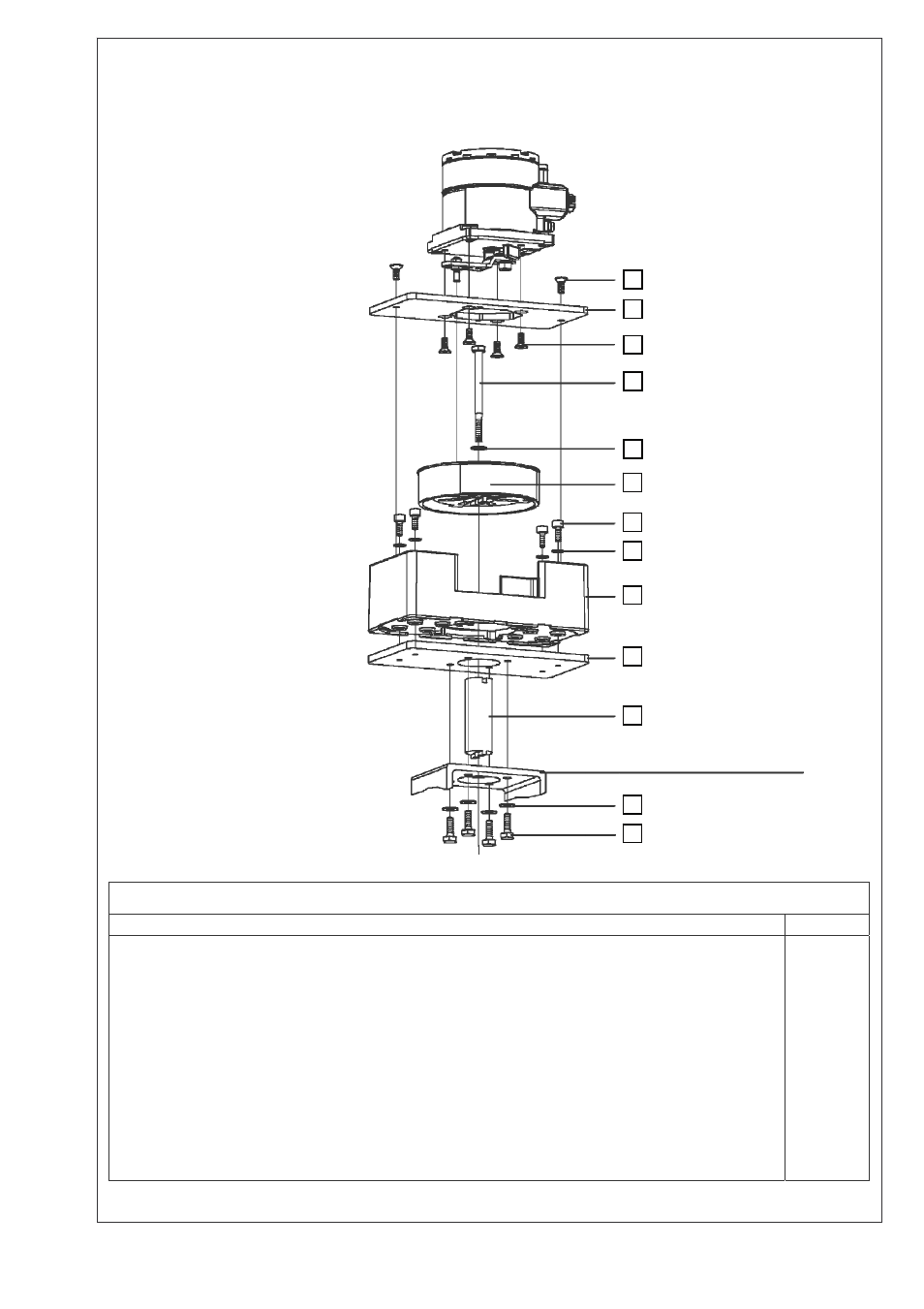

Рис. 8
8
7
6
5
10
9
4
3
2
1
1
11
4
Скоба, поставляется
производителем привода
Уровень фиксации 1
