Страница 6
EB 4747 RU
– 6 –
Рычаг и штифт
Регулировка сигнализатора конечных положений
с учетом применяемого привода и рабочей длины
хода
осуществляется
при
помощи
расположенного в нижней части сигнализатора
рычага [2] и вставляющегося в него штифта [3]
(см. рис. 2).
Таблица рабочих ходов (см. страницу 7) содержит
максимальный
диапазон
регулировок
сигнализатора конечных положений. Допустимая
для данного клапана рабочий ход дополнительно
ограничивается
регулируемым
положением
автоотключения и степенью сжатия пружин
привода.
Примечание: Сигнализатор конечных положений
поставляется с установленным рычагом М и
штифтом, установленным в положение 35.
В некоторых случаях вместо рычага М
необходимо
использовать
более
длинные
рычаги. После установки другого рычага следует
проверить
правильность
размещения
предохранительной пластины [1] под рычагом [2].
1
2
3
1
2
3
М
1
2
3

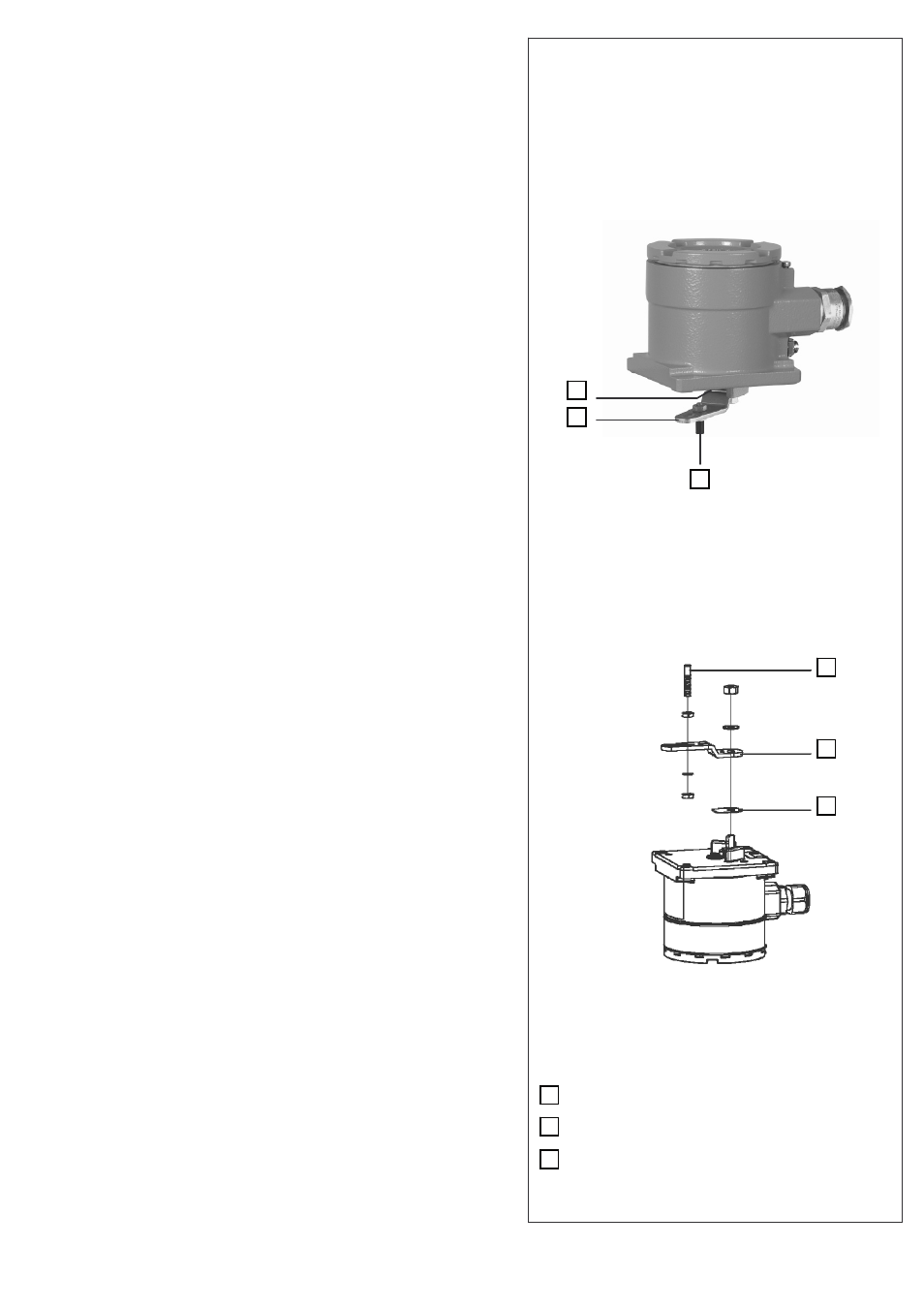

Предохранительная пластина
Рычаг
Штифт
Рис. 2
