EB 4747 RU
– 29 –
Индуктивные бесконтактные выключатели
Принцип работы
Устройства с индуктивными бесконтактными
выключателями имеют один или два металлических
элемента [2] на шпинделе [1] (см. рис. 20).
Когда металлический элемент [2] находится в
пределах
магнитного
поля
бесконтактного
выключателя, его выходной сигнал имеет высокое
сопротивление (функция «Контакт разомкнут»).
Когда металлический элемент [2] покидает
магнитное поле, выходной сигнал бесконтактного
выключателя имеет низкое сопротивление (функция
«Контакт замкнут»).
Регулировка положений срабатывания
Установленные производителем металлические
элементы
[2]
бесконтактных
выключателей
отрегулированы таким образом, чтобы выключатели
не имели дополнительного сопротивления при
достижении
положения
срабатывания
распределительного клапана (функция «Контакт
замкнут»).
Металлические
элементы
[2]
могут
быть
отрегулированы для положений срабатывания от 0°
до 100° при помощи регулировочных винтов [3] с
использованием отвертки (лезвие 4,5 мм)
следующим образом:
1 Снимите крышку корпуса.
2 Установите распределительный клапан в
требуемое положение переключения.
3 Поворачивайте регулировочный винт [3] до тех
пор, пока металлический элемент [2] не выйдет
из
магнитного
поля
бесконтактного
выключателя и не изменится выходной сигнал.
4 Для
компенсации
смещения
точки
переключения
в
результате
изменений
температуры поверните регулировочный винт
[3] на х оборотов (см. таблицу «Параметры
регулировки» на стр. 28) в обратном
направлении.
5 Измените положение распределительного
клапана и проверьте, изменился ли выходной
сигнал.
6 Снова установите клапан в положение
переключения
и
проверьте
положение
срабатывания.
7 Закрепите крышку корпуса [2] на корпусе (см.
рисунок 21). Перед установкой крышки корпуса
[2] следует проверить уплотнительное кольцо
круглого сечения [1] на повреждения и при
необходимости заменить его.
8
Зафиксируйте установленную крышку корпуса
[2],
выкрутив
винт
с
внутренним
шестигранником [3].

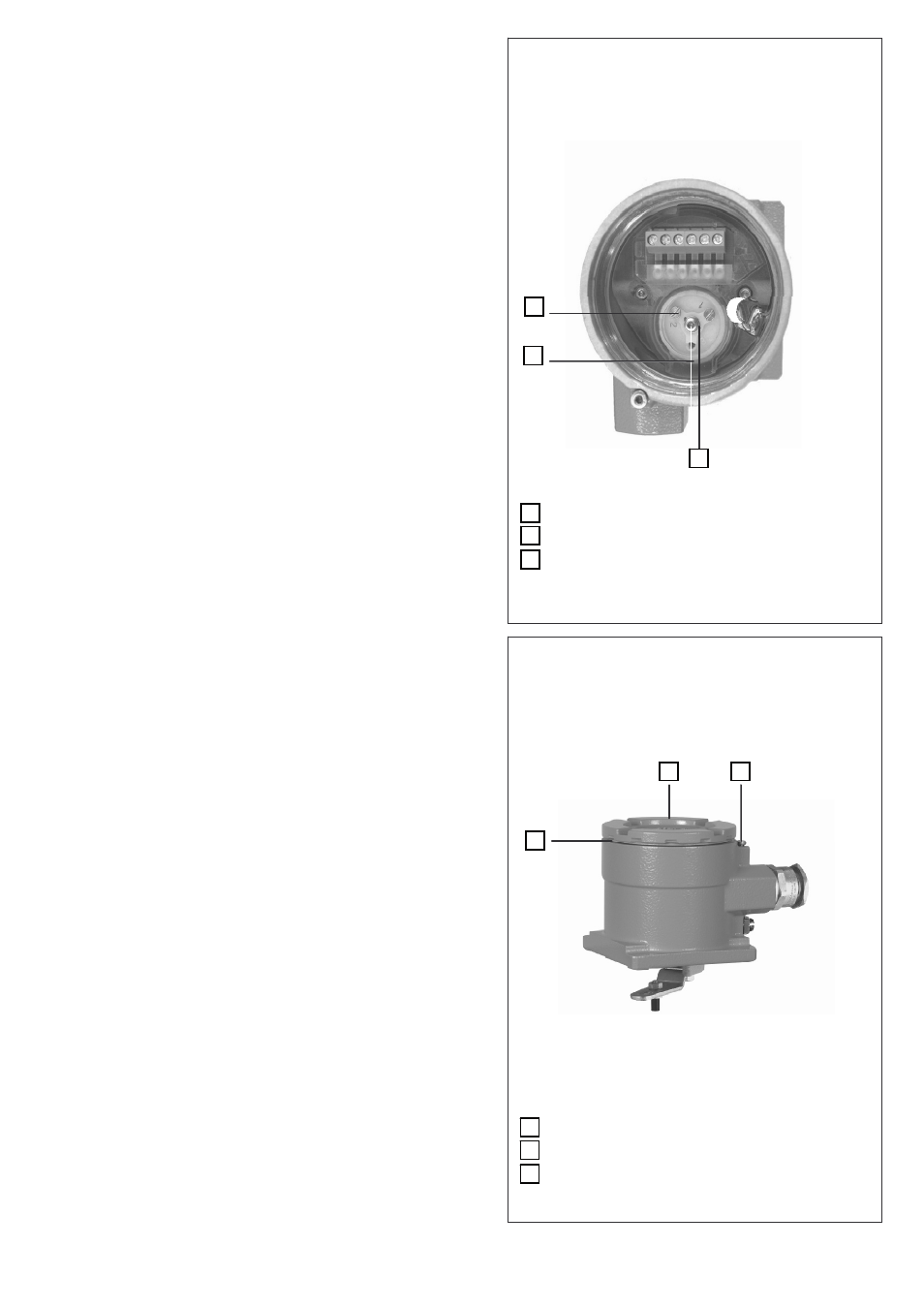

Регулировка положений срабатывания
Рис. 20
Монтаж крышки корпуса
3
2
1
3
2
1
Шпиндель
Металлический элемент
Регулировочный винт
3
2
1
3
2
1
Уплотнительное кольцо круглого сечения 66 × 2
Крышка корпуса
Винт с внутренним шестигранником DIN 7984 – M 4 × 10
Рис. 21
