EB 4747 RU
– 18
Монтаж
на
поворотные
приводы,
соответствующие VDI/VDE 3845 – уровень
фиксации 2
Для установки на поворотные приводы,
соответствующие VDI/VDE 3845 – уровень
фиксации
2,
необходимо
использовать
установочный комплект (см. рис. 10 на стр. 19).
При монтаже следует соблюдать дополнительные
указания по установке рычага и штифта (стр. 6) и
параметры, указанные в таблице рабочих ходов
(стр. 7).
Монтаж
1. Закрепите длинные скобы [9] на поворотном
приводе, используя по два шестигранных
винта [7] и две тарельчатые пружины [2] на
каждую скобу.
2. Закрепите короткие скобы [6] на длинных
скобах [9], используя по два шестигранных
винта [7], две тарельчатые пружины [2] и две
шестигранные гайки [8] на каждую скобу.
3. Поместите следящее устройство с зажимом
[10] на шпиндель поворотного привода.
4. Поместите соединительный маховик [11] на
следящее устройство с зажимом [10] и
закрепите его при помощи винта с плоской
шлицевой головкой [13] и тарельчатой
пружины [14].
5. Рычаг M со шпинделем в положении 90°.
Переставьте шпиндель [3] из положения 35 в
положение 90° и закрепите его при помощи
двух шестигранных гаек [1] и тарельчатой
пружины [2].
6. Закрепите
сигнализатор
конечных
положений на крепежной пластине [5] при
помощи четырех винтов с потайной головкой
[4].
7. Зафиксируйте монтажную плату [5] на
коротких скобах [6] при помощи двух винтов
с потайной головкой [4].
Установите рычаг М в такое положение,
чтобы штифт попал в соответствующую
прорезь
соединительного
маховика,
принимая во внимание направление
вращения привода (см. рис. 9)

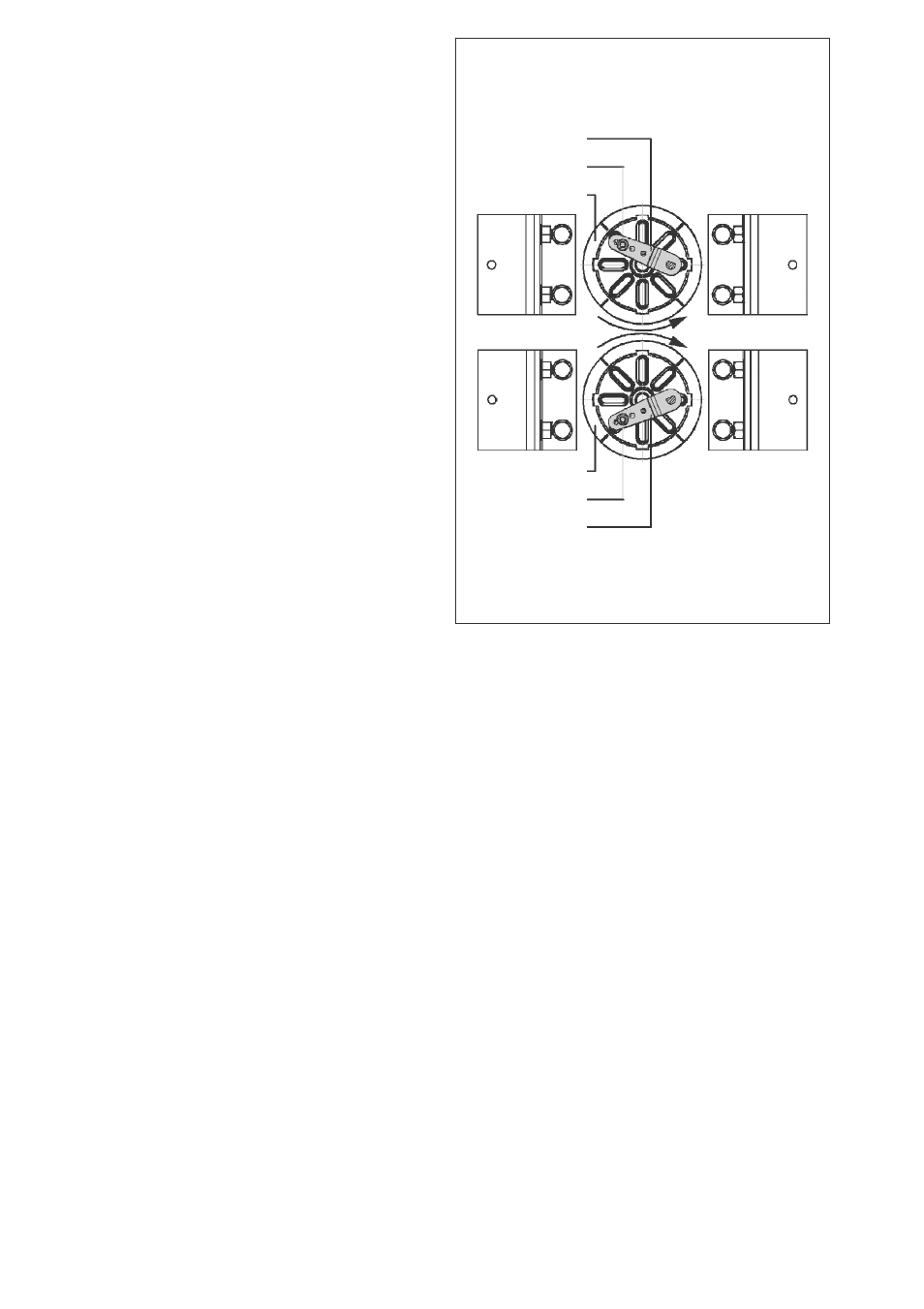

Направление вращения привода
Рис. 9
Рычаг М
Штифт
Соединительный
маховик
Рычаг М
Штифт
Соединительный
маховик
