- 9 -
EB 3776 RU

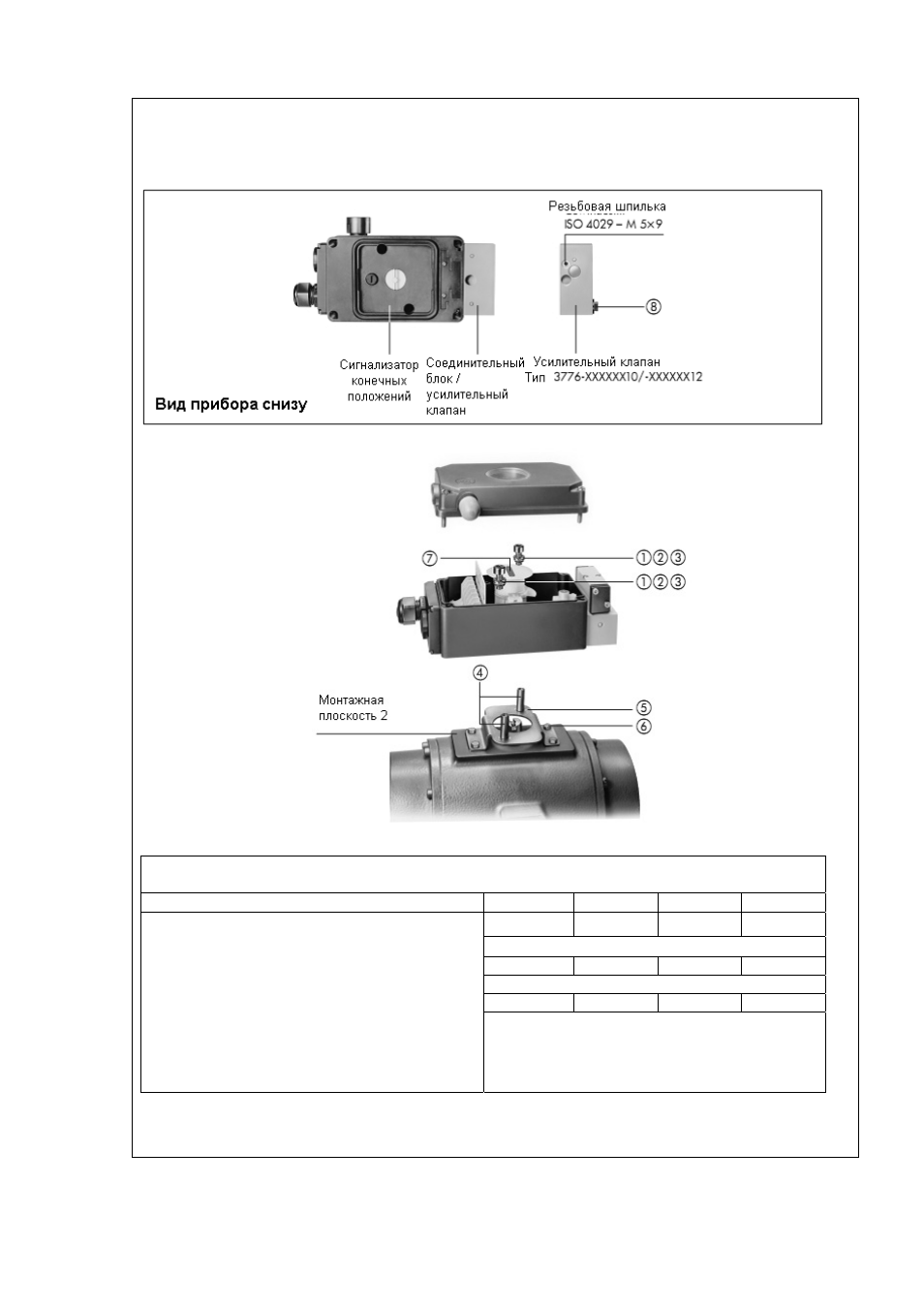

Монтаж на поворотные приводы согласно VDI/VDE 3845 – монтажная
плоскость 2
Монтажный комплект для поворотных приводов согласно VDI/VDE 3845 – монтажная
плоскость 2
№ для заказа
1400-7043 1400-7043 1400-7043 1400-7043
Размер 1
Размер 2
Размер 3
Размер 4
Расстояние между отверстиями А
80 мм 80
мм 130
мм 130
мм
Длина цапфы вала B
20 мм 30
мм 30
мм 50
мм
(1) 2 х цилиндрический винт с внутренним
шестигранником ISO 4762 –M 6 х 12
(2) 2 х пружинное кольцо – форма B 6
(3) 2 х шайба ISO 7089-6 – 6
(4) 2 х уплотнительное кольцо 6 х 2
(5) 1 х фланцевая плата
(6) 4 х шестигранный винт
EN 24017 – M 5 х12
(7) 1 х индикаторный колпачок
(8) 1 х заглушка 1/4“
Рис. 4
