Электрическое подключение
При прокладке электрических
коммуникаций обязательно
следует соблюдать
действующие предписания по
Соединительные провода
Электрическое подключение производится через
резьбовые кабельные вводы М 20 х 1,5 на
клеммном блоке в корпусе прибора или при
помощи штекерных соединений (см. «Схемы
подключения», стр. 22 – 25). Преимущественно
следует использовать соединительные провода
сечением не менее 0,5 мм
2
и наружным
диаметром от 6 до 9 мм.
Клапан предварительного
управления/ вспомогательное ручное
управление
В электрических устройствах
безопасности следует
использовать клапаны
предварительного управления
без дополнительного ручного
управления.
оборудованию силовых электроустановок,
а также местные нормы и правила техники
безопасности. В Германии – это
предписания VDE и правила техники
безопасности, издаваемые профсоюзами.
Монтаж оборудования во взрывоопасных
производственных зонах
регламентируется местными
предписаниями. В Германии действуют
предписания VDE 0165 / EN 60079.
Подключение к искрозащищенным
электроцепям допускается данными
свидетельства об испытании образцов на
соответствие требованиям
директив ЕС PTB 98 ATEX 2072 для зоны 1
и сертификата соответствия PTB 02 ATEX
2007 Х для зоны 2 или 22 (см. стр. 32 – 34).
При подаче сигналов постоянного тока
соблюдайте правильную полярность.
Винты корпуса, покрытые лаком,
отвинчивать не допускается.
Приборы с клапаном предварительного
управления
Клапан предварительного управления состоит
из преобразователя давления в электрический
сигнал (1) и редуктора давления (2). В качестве
опции клапан может оснащаться
вспомогательным элементом ручного
управления (3) (см. рис. 11).
При отсутствии номинального сигнала клапан
может управляться кнопкой или переключателем
с помощью отвертки (размер насадки 4,5мм).

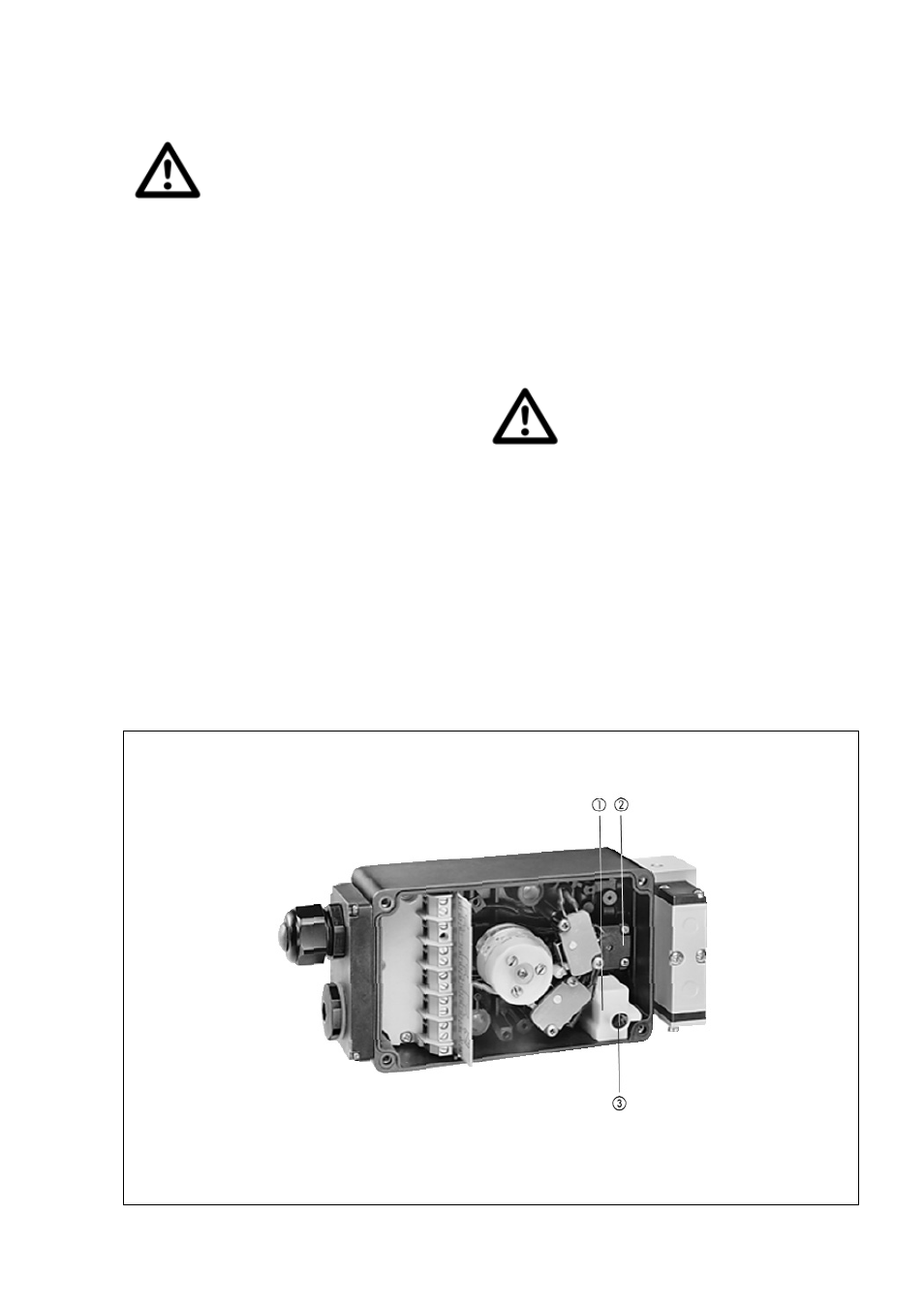

Клапан предварительного управления/ вспомогательное ручное управление
(1) Преобразователь давления в электрический сигнал
(2) Редуктор давления
(3) Вспомогательное ручное управление
Рис. 11
