EB 3776 RU
- 28 -
AS-интерфейсный модуль

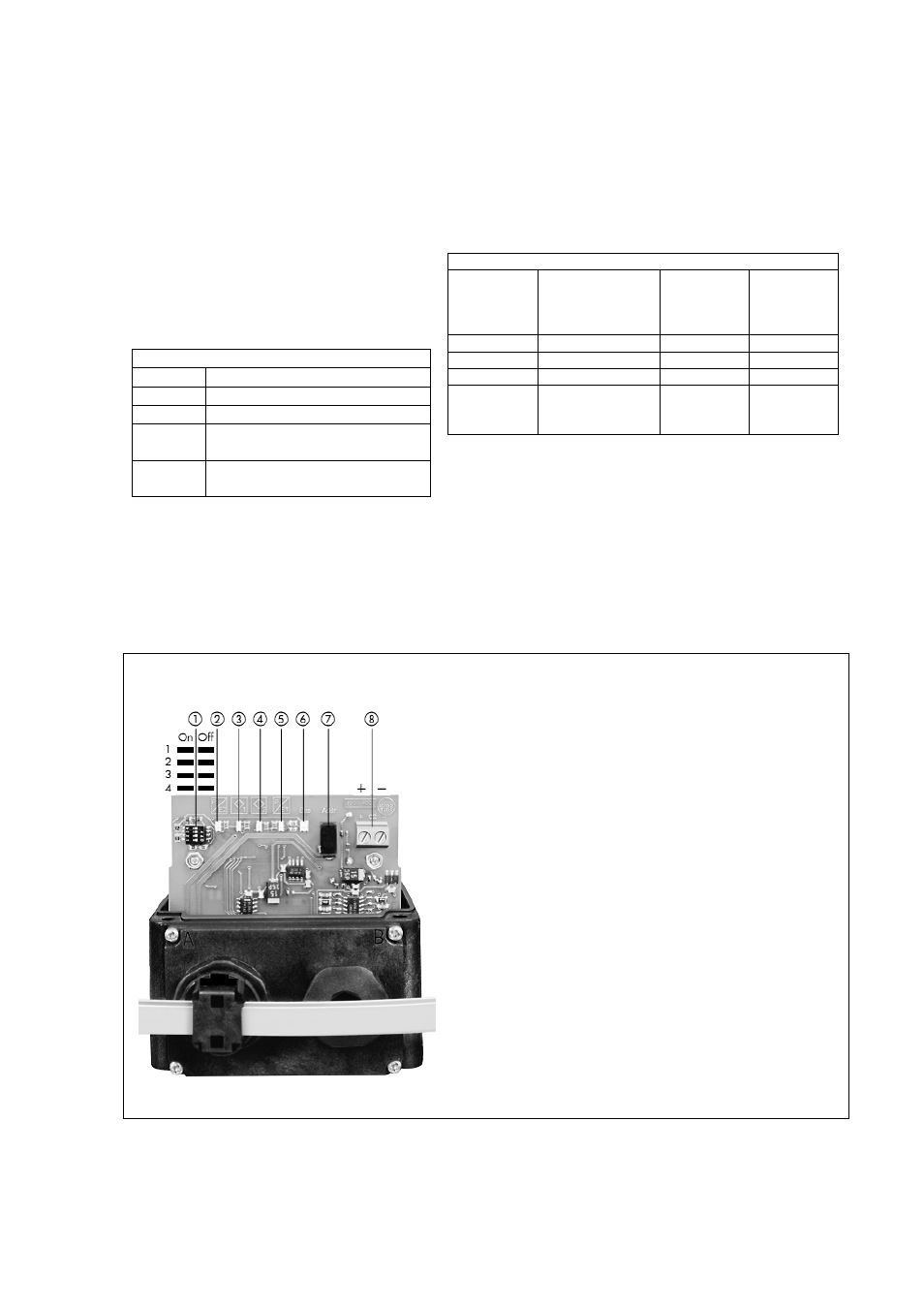

Рис. 16
(1) DIP-переключатель
для настройки схемы безопасности, защиты от
обрыва фаз и короткого замыкания
(2) Светодиод, желтый
индикация состояния клапана предварительного
управления 2
(3) Светодиод, желтый
индикация состояния инициатора 1
(4) Светодиод, желтый
индикация состояния инициатора 2
(5) Светодиод, желтый
индикация состояния клапана предварительного
управления 1
(6) Светодиод, зеленый
индикация состояния модуля подключения AS-i
(энергия питания)
Светодиод, красный
индикация состояния AS-интерфейсного модуля
(обрыв фазы, короткое замыкание или обрыв
связи)
(7) Адресная розетка
для настройки адреса устройства с помощью
ручного терминала
(8) Резьбовые клеммы
для подключения внешнего электромагнитного
клапана (24 В пост.тока/1,6 мА)
AS-интерфейсный модуль с
шинным подключением

Тип 3776-0XXXXXXXX5X
AS-интерфейсный модуль монтируется
в корпусе прибора на плате (см. рис. 16).
Профиль исполнительного модуля
(Slave)
S-3F
Бит данных
Распределение битов
Бит
Распределение
0 Инициатор 1
1 Инициатор 2
2 Клапан предварительного
управления 1
3 Клапан предварительного
управления 2
Схема безопасности
Параметры схемы безопасности задаются через
ведущий модуль AS-i Master с помощью
программирующего устройства. Управление
осуществляется при помощи DIP-переключателя (1)
(см. таблицу).
Схема безопасности
Функция
Режим Параметр
AS-i
Р0 DIP-
переключ.
(1)
№ 1
Off /Выкл Hold /Фиксация 0 Off /Выкл
Off /Выкл Hold /Фиксация 0 On /Вкл
Off /Выкл Hold /Фиксация 1 Off /Выкл
On /Вкл Fallback
/Нейтрализация
неисправности
1 On /Вкл
На прерывание связи между ведущим модулем AS-i
Master и AS-интерфейсным модулем указывает
мигание красного светодиода (6).
При отключенной схеме безопасности статус входов
и выходов сохраняется (режим Hold /Фиксация). При
включении схемы безопасности входы и выходы
отключаются (режим Fallback / Нейтрализация
неисправности). После устранения ошибки AS-
интерфейсный модуль продолжает работу в
нормальном режиме.
