- 35 -
EB 3776 RU
Связь между исполнением, температурным классом и допустимой температурой
окружающего воздуха определяется по таблице ниже:
Клапан предварительного управления
Тип 3776
-1XXX1 -1XXX2 -1XXX3
Т6 - 45 … + 60 °C
Т5 - 45 … + 70 °C
Температура окружающего
воздуха в температурном
классе
Т4 - 45 … + 80 °C
Связь между исполнением, температурным классом. Допустимой температурой
окружающего воздуха и максимальными значениями предварительно
подключенного усилителя-разъединителя определяется по следующей таблице:
Граничный контакт
Тип 3776
-11/-12 -17 -15/-16
Т6
- 45 … + 45 °C - 45 … + 55 °C - 20 … + 60 °C
Т5
- 45 … + 60 °C - 45 … + 70 °C - 20 … + 70 °C
Температура окружающего
воздуха в температурном
классе
I
i
= 52 мА, P
i
= 169 мВт*)
Т4
- 45 … + 80 °C - 45 … + 85 °C - 20 … + 80 °C
Т6
- 45 … + 65 °C - 45 … + 70 °C -
Т5
- 45 … + 80 °C - 45 … + 80 °C -
I
i
= 25 мА, P
i
= 64 мВт*)
Т4
- 45 …+ 100 °C - 45 … + 100 °C -
*) Максимальные значения предварительно подключенного усилителя-
разъединителя для индуктивных граничных контактов
Внимание: Свидетельство об испытании образцов на соответствие требованиям
директив ЕС предоставляется по запросу

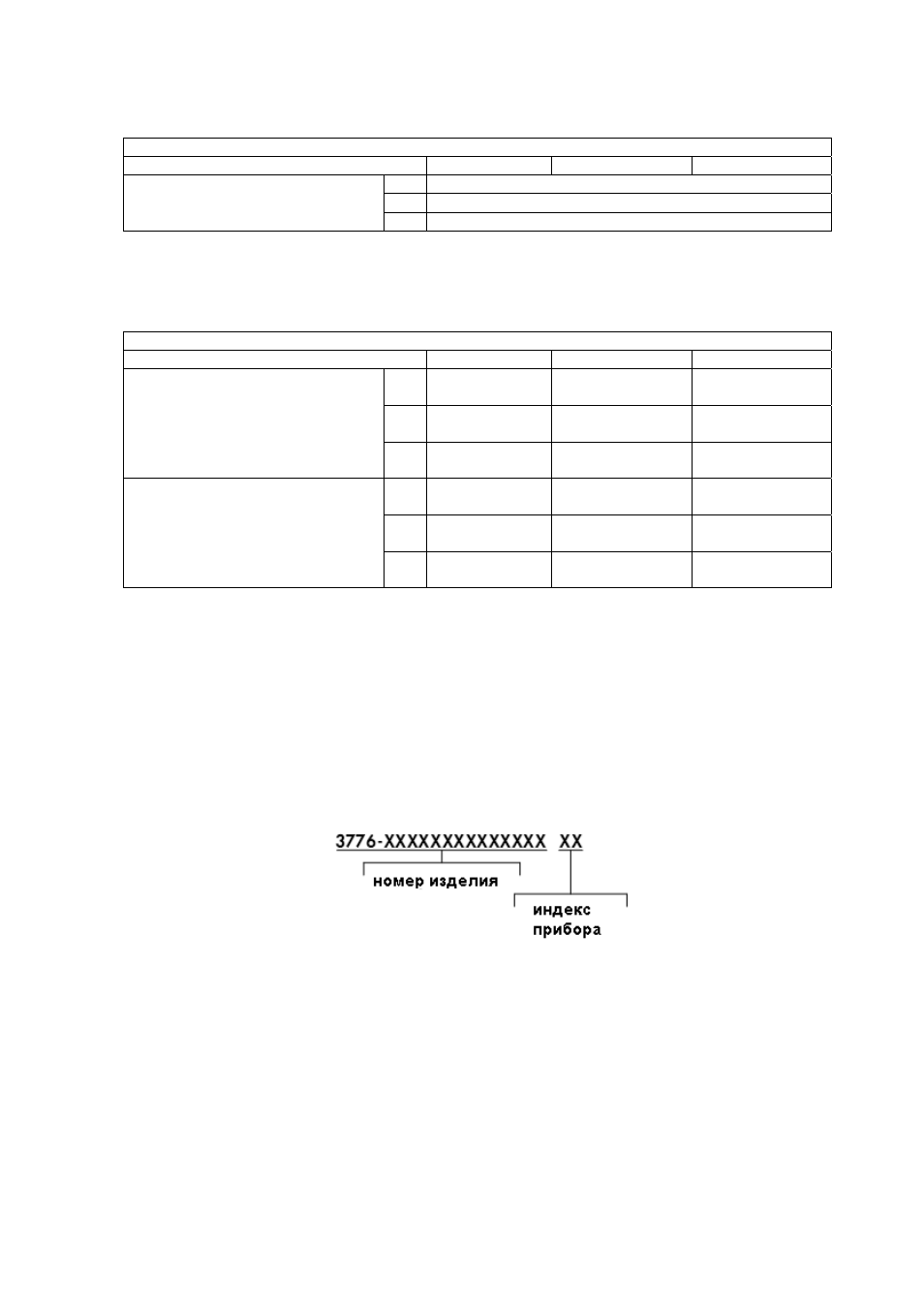

Номер изделия и индекс прибора
Номер изделия и индекс прибора указаны на типовой табличке
