Страница 13
- 13 -
EB 3776 RU

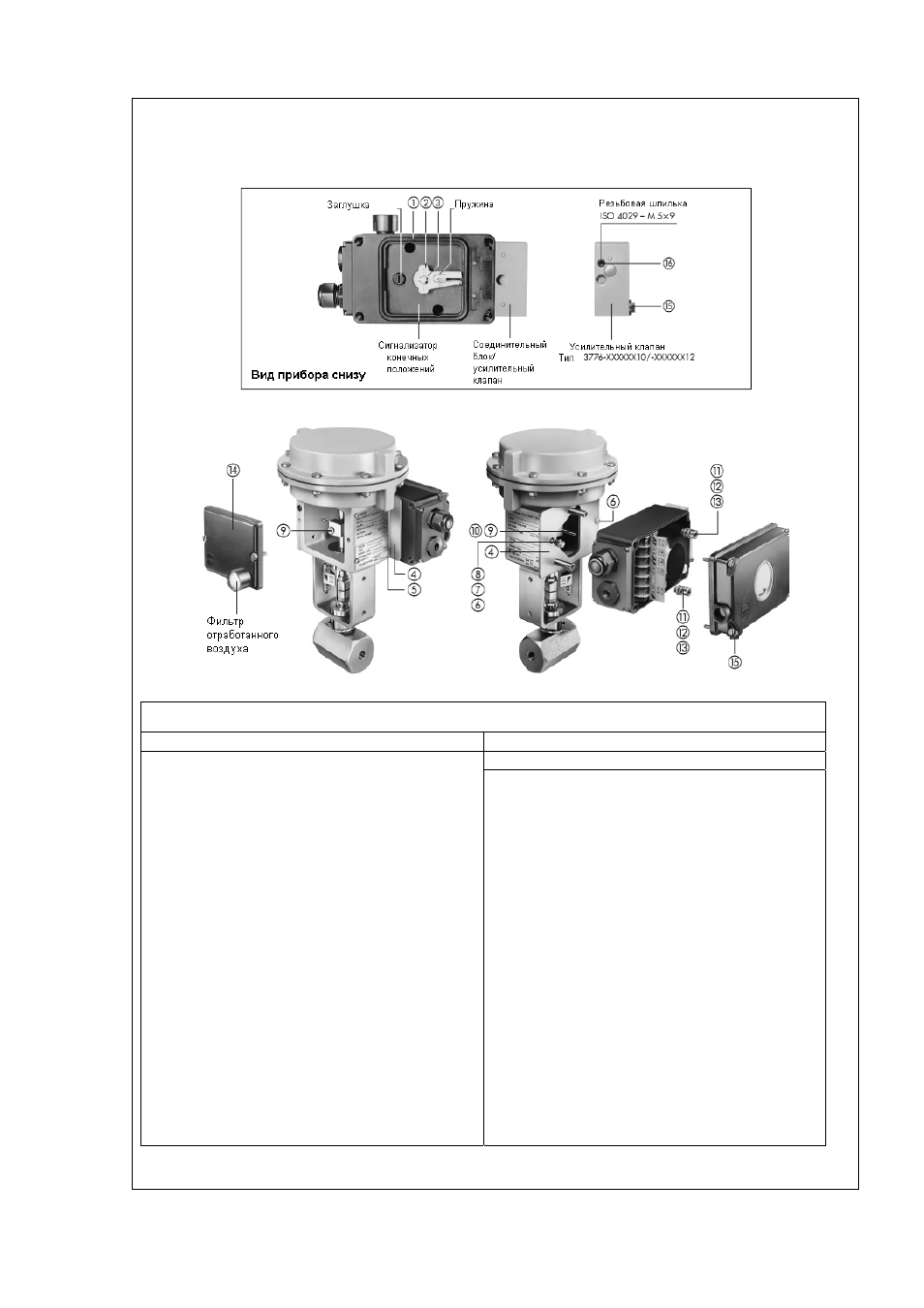

Монтаж на поворотные приводы SAMSON тип 3277-5 (внешний)
без позиционера
Монтажный комплект для прямоходных приводов SAMSON тип 3277-5 (внешний)
№ для заказа
1400 - 7219
Площадь мембраны 120 см
2
(1) 1 х фасонное уплотнение
(2) 1 х поводок
(3) 1 х стопорное кольцо Ø 5 х 0,8
(4) 1 х фланцевая плата
(5) 1 х плоское уплотнение
(6) 2 х шестигранный винт EN 24017 М5 х 12
(7) 1 х шайба ISO 7089 – 5
(8) 1 х уплотнительное кольцо 5 х 1,2
(9) 1 х зажим (для монтажа без позиционера
/ с позиционером SAMSON тип 376X
или 378X)
(10) 1 х крепежный винт с зацепным
штифтом (для монтажа с
позиционером SAMSON тип 373X)
(11) 2 х цилиндрический винт с внутренним
шестигранником ISO 4762 – М 6 х 12
(12) 2 х пружинное кольцо – форма В6
(13) 2 х шайба ISO 7089 – 6
(14) 1 х крышка (для монтажа без
позиционера)
(15) 2 х заглушка 1/4“
(16) 1 х уплотнительное кольцо 4 х 2
Рис. 6
