Eb 3776 ru – Инструкция по эксплуатации Samson 3776 Сигнализатор
Страница 23
- 23 -
EB 3776 RU

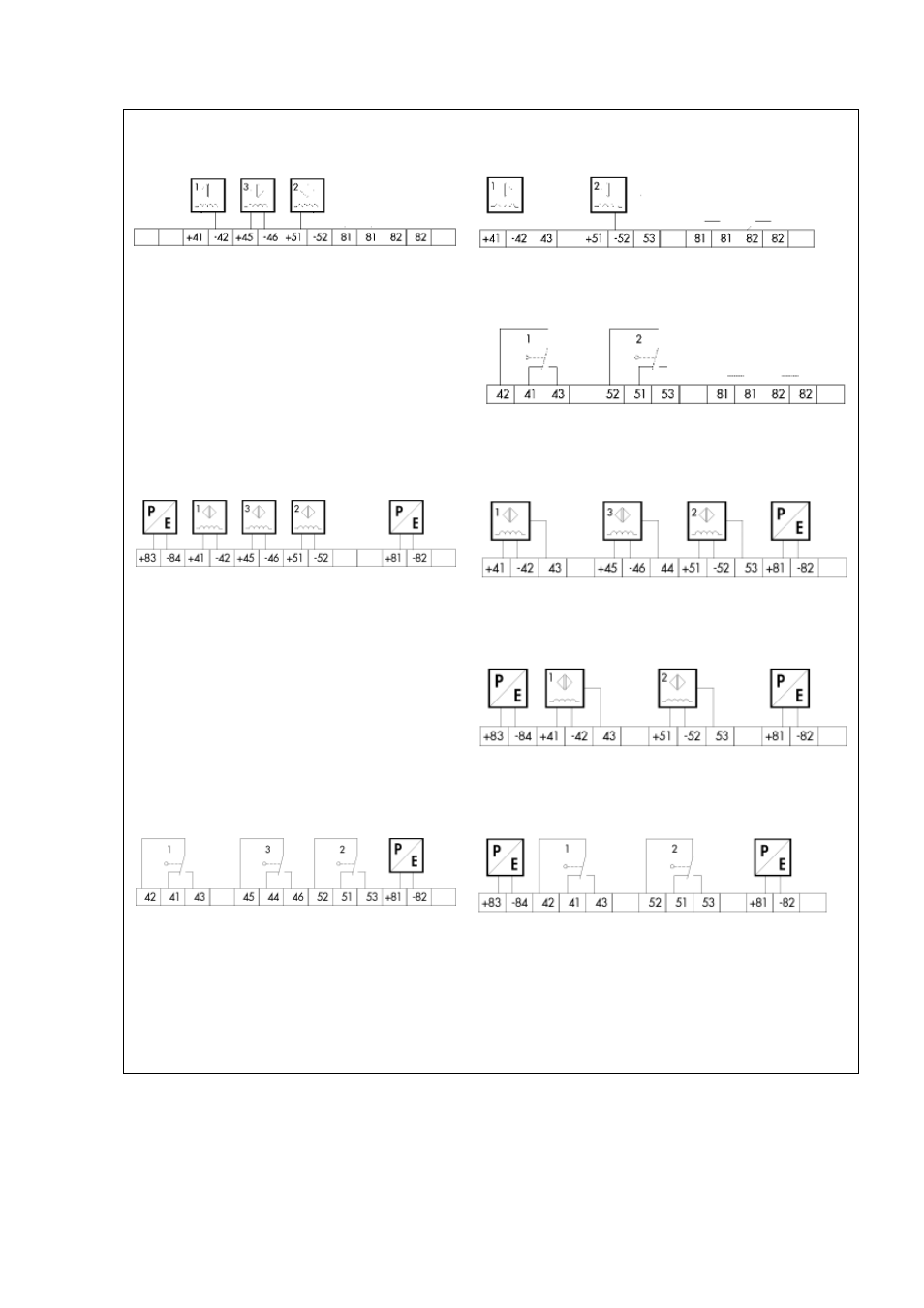

Схемы подключения через клеммный блок
3 индуктивных граничных контакта (2-проводные)
2 индуктивных граничных контакта (3-проводные)
2 электрических граничных контакта
(переключающие контакты)
2 клапана предварительного управления
3 индуктивных граничных контакта (2-проводные)
1 клапан предварительного управления
3 индуктивных граничных контакта (3-проводные)
2 клапана предварительного управления
2 индуктивных граничных контакта (3-проводные)
1 клапан предварительного управления
3 электрических граничных контакта
(переключающие контакты)
2 клапана предварительного управления
2 электрических граничных контакта
(переключающие контакты)
Рис. 12 Схемы подключения максимально возможного количества устройств
