EB 3776 RU
- 32 -

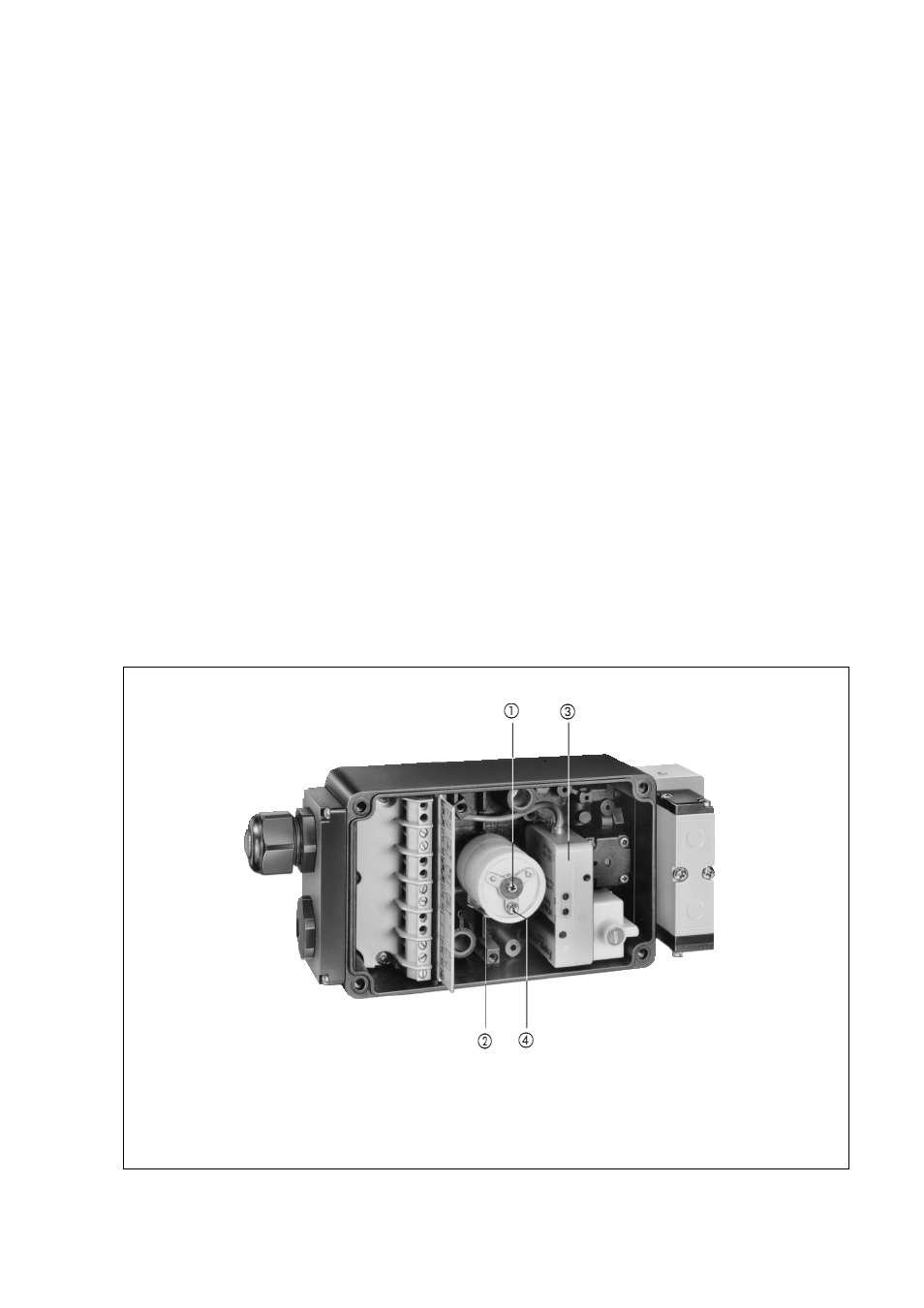

Установка точки срабатывания индуктивного двойного инициатора сближения
(1) Вал
(2) Управляющий флажок
(3) Индуктивный двойной инициатор сближения
(4) Регулировочный винт
Рис. 19 Прибор без крышки и индикаторного колпачка
Индуктивный двойной инициатор
сближения
В приборах с индуктивным двойным
инициатором сближения (3) на валу (1)
находится один управляющий флажок (2) с
углом поворота 70º или 90º (см. рис. 19).
Внимание: Эти приборы предназначены
только для поворотных приводов.
Если управляющий флажок находится в
магнитном поле инициатора сближения, он
закрыт и сопротивление на выходе
инициатора высокоомное.
Функция коммутации: «Контакт разомкнут» /
светодиод не горит
Когда управляющий флажок выходит из
магнитного поля инициатора сближения,
сопротивление на выходе инициатора падает.
Функция коммутации: «Контакт замкнут» /
светодиод горит
Внимание: Управляющий флажок выполнен
таким образом, что в положениях поворотного
привода, отмечаемых сигнализацией,
инициаторы сближения имеют низкое
сопротивление. Если прибор при монтаже на
поворотном приводе повернут на 90º,
соединительные провода инициаторов
сближения следует поменять местами, для
правильной сигнализации точек срабатывания
«ЗАКР» и «ОТКР».
Установка точки срабатывания:
1. Отвинтить крышку корпуса.
2. Вынуть индикаторный колпачок из
кулачкового держателя.
3. Перевести поворотный привод в положение,
при котором должен вырабатываться сигнал
«ЗАКР».
4. С помощью отвертки поворачивать
регулировочный винт (4) до тех пор, когда
начнется выход управляющего флажка (2) из
магнитного поля инициатора сближения
«ЗАКР», а выходной сигнал при этом
изменится с «0» на «1» или с «1» на «0».
5. Выполнить Х поворотов регулировочного
винта (4) в противоположном направлении,
чтобы скорректировать температурное
смещение точки срабатывания (см. таблицу
«Установочные данные» на стр. 28).
6. Перевести поворотный привод в положение,
при котором должен вырабатываться сигнал
«ОТКР», и проверить, изменяется ли на
инициаторе сближения «ОТКР» выходной
сигнал с «0» на «1».
7. Снова перевести поворотный привод в
положение, при котором должен
вырабатываться сигнал «ЗАКР», и
проконтролировать момент срабатывания.
8. Установить индикаторный колпачок на
кулачковый держатель и вращать до щелчка.
9. Установить на место крышку корпуса.
