- 17 -
EB 3776 RU

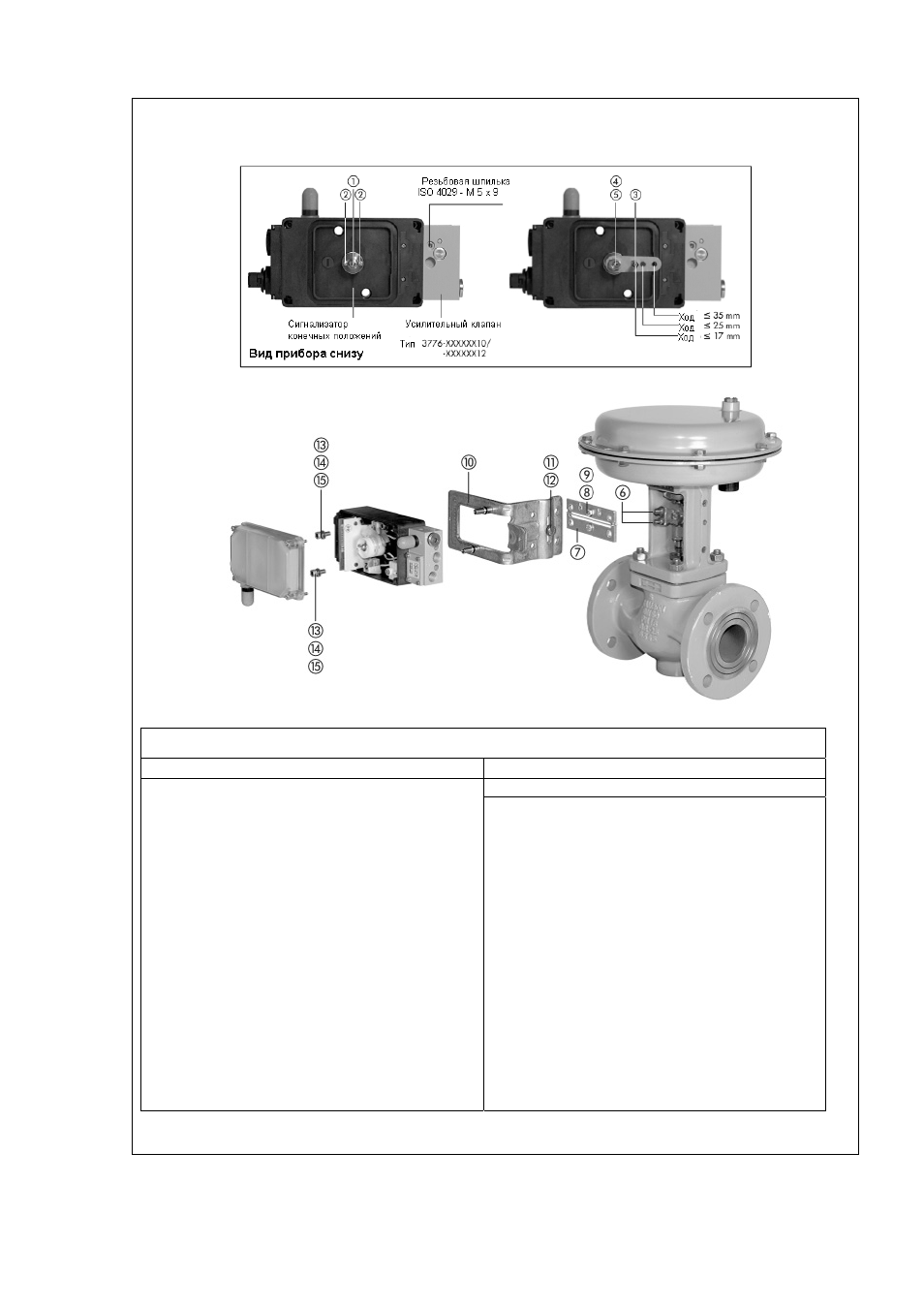

Монтаж на регулирующие клапаны SAMSON тип 324Х с монтажным ребром
согласно DIN EN 60534-6-1
Монтажный комплект для регулирующих клапанов SAMSON тип 324Х
№ для заказа
1400 - 7730
Условный диаметр ДУ 15 – 100
(1) 1 х втулка
(2) 2 х самонарезной винт 2,5 х 10
(3) 1 х поводок
(4) 1 х шестигранная гайка ISO 4035 – М 6
(5) 1 х пружинное кольцо – форма В6
(6) 2 х болт
(7) 1 х плата поводка
(8) 2 х шестигранный винт ISO 4017 – М4 х 8
(9) 2 х тарельчатая пружина DIN 2093 –
форма В8
(10) 1 х монтажный уголок
(11) 1 х шестигранный винт
ISO 4017 – М 8 х 20
(12) 1 х шайба ISO 7089 – 9
(13) 2 х цилиндрический винт с внутренним
шестигранником ISO 4762 – М 6 х 10
(14) 2 х пружинное кольцо – форма В 6
(15) 2 х шайба ISO 7089 – 6
Рис. 8
