- 27 -
EB 3776 RU

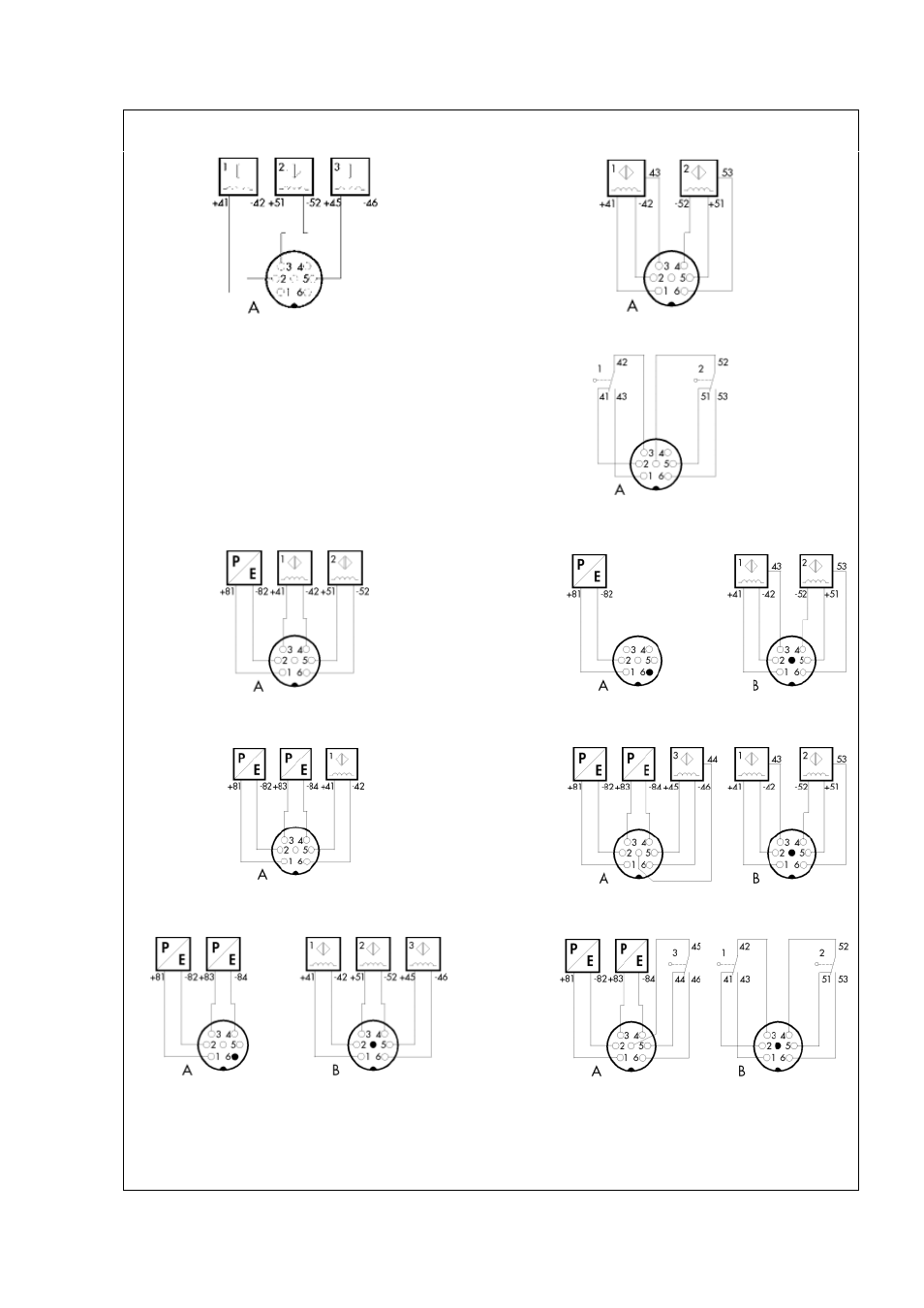

Схемы подключения через круглый штекерный разъем (производства Binder)
3 индуктивных граничных контакта (2-проводные) 2 индуктивных граничных контакта (3-проводные)
2 электрических граничных контакта
(переключающие контакты)
1 клапан предварительного управления
2 индуктивных граничных контакта (2-проводные)
1 клапан предварительного управления
2 индуктивных граничных контакта (3-проводные)
2 клапана предварительного управления
1 индуктивный граничный контакт (3-проводной)
2 клапана предварительного управления
3 индуктивных граничных контакта (3-проводные)
2 клапана предварительного управления
3 индуктивных граничных контакта (2-проводные)
2 клапана предварительного управления
3 электрических граничных контакта
(переключающие контакты)
Рис. 15 Схемы подключения максимально возможного количества устройств
 = отверстие для кодировочного штифта (только при использовании 2
штекерных разъемов)
