Электрические микровыключатели
В приборах с электрическими
микровыключателями на валу (1) могут быть
установлены до трех кулачковых дисков (2),
которые можно настраивать соответствующим
образом. Каждый кулачковый диск (2) с
помощью установленного на переключающем
рычаге (4) ролика приводит в действие
электрический микровыключатель (3) (см. рис.
20).
Электрические микровыключатели содержат
инвертор, который может обеспечивать
работу, как замыкающий или размыкающий
контакт.
Установка точки срабатывания:
1. Отвинтить крышку корпуса.
2. Вынуть индикаторный колпачок из
кулачкового держателя (только для
поворотных приводов).
3. Перевести регулирующий клапан в
положение, при котором должно происходить
срабатывание контакта.
4. С помощью отвертки поворачивать
регулировочный винт (5) до тех пор, когда
кулачковый диск (2) приведет в действие
микровыключатель (3), а выходной сигнал
изменится.
5. Выполнить Х поворотов регулировочного
винта (5) в противоположном направлении,
чтобы скорректировать температурное
смещение точки срабатывания (см. таблицу
«Установочные данные» на стр. 28).
6. Вывести регулирующий клапан из
положения, при котором происходит
срабатывание сигнализатора, и
проконтролировать изменение выходного
сигнала.
7. Снова перевести регулирующий клапан в
положение, при котором должно происходить
срабатывание контакта, и проконтролировать
момент срабатывания.
8. Установить индикаторный колпачок на
кулачковый держатель и вращать до щелчка
(только для поворотных приводов).
9. Установить на место крышку корпуса.

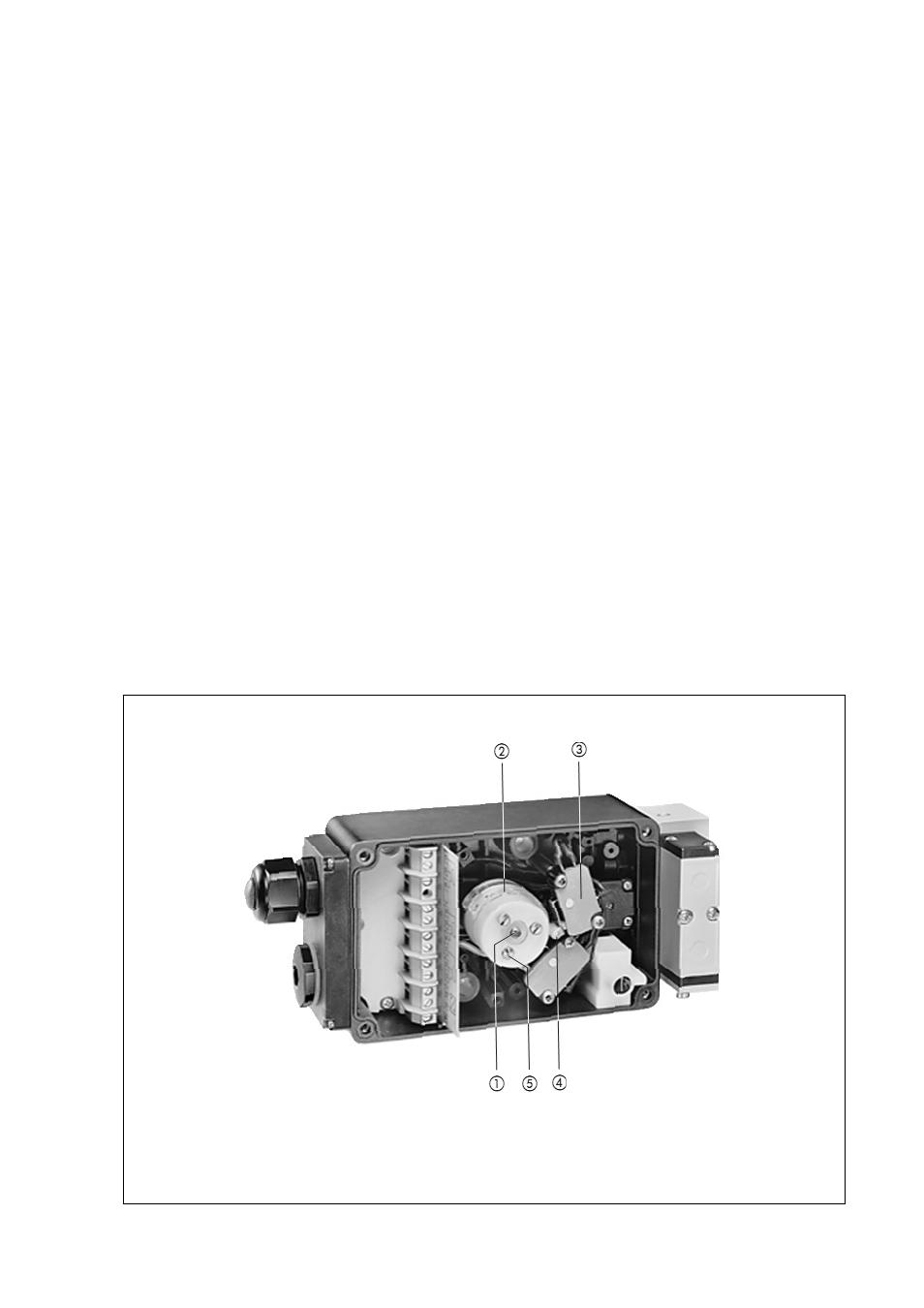

Установка точки срабатывания электрических микровыключателей
(1) Вал
(2) Кулачковый диск
(3) Электрический микровыключатель
(4) Регулирующий рычаг
(5) Регулировочный винт
