- 5 -
EB 3776 RU

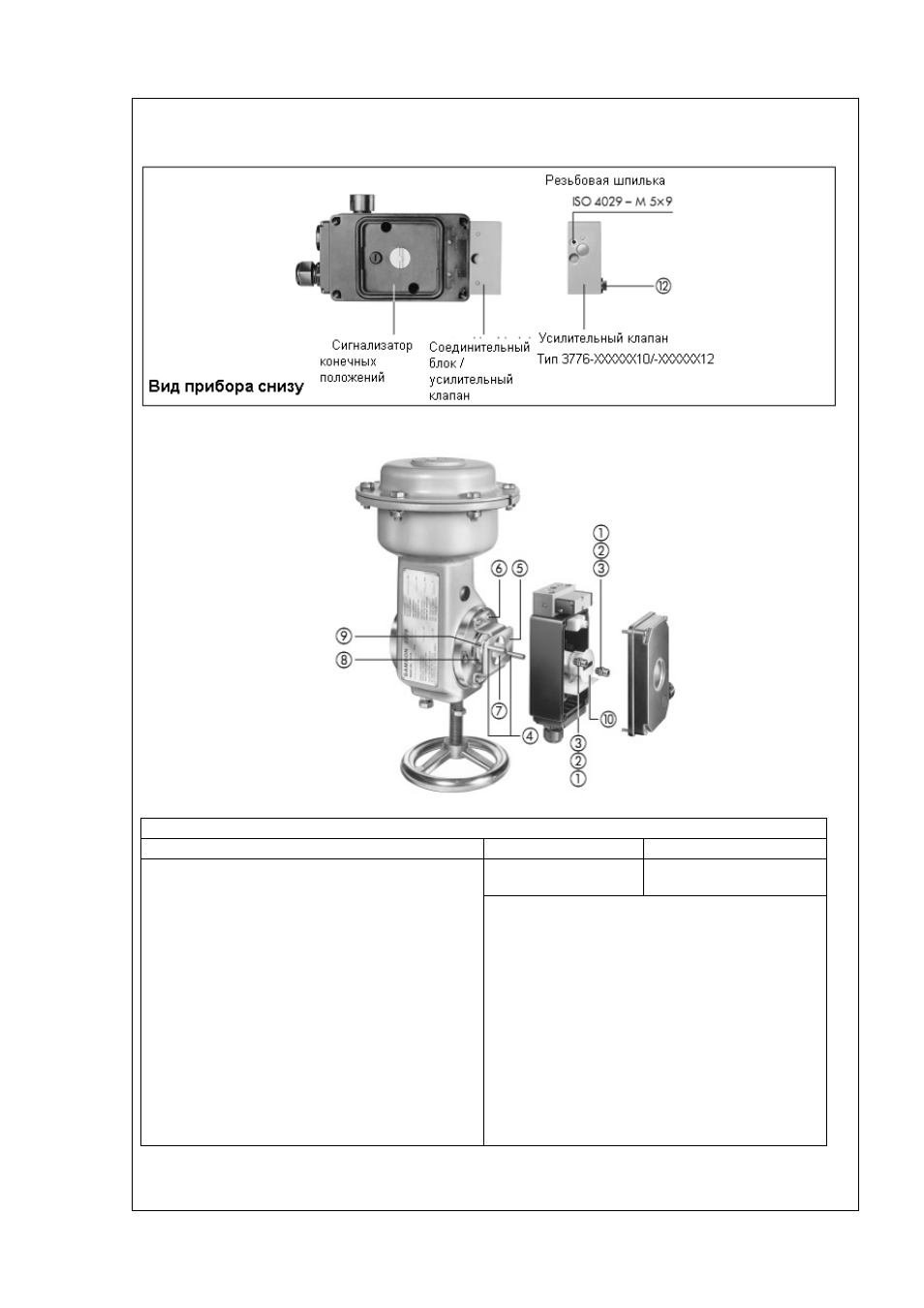

Монтаж на поворотные приводы SAMSON тип 3278
Монтажный комплект для поворотных приводов SAMSON тип 3278
№ для заказа 1400-7216
1400-7217
Площадь
мембраны 160 см
2
Площадь
мембраны 320 см
2
(1) 2 х цилиндрический винт с внутренним
шестигранником ISO 4762 –M 6 х 12
(2) 2 х пружинное кольцо – форма B 6
(3) 2 х шайба ISO 7089-6 – 6
(4) 2 х уплотнительное кольцо 7,5 х 1,5
(5) 1 х фланцевая плата
(6) 2 х шестигранный винт
EN 24017 – M 5 х12
(7) 1 х поводок
(8) 1 х плата
(9) 2 х цилиндрический винт с внутренним
шестигранником ISO 4762 – M 4 х 10
(10) 1 х индикаторная панель
(11) 1 х стопорное кольцо (только для
монтажного комплекта 1400-7217)
(12) 1 х заглушка 1 /4“
Рис. 2
