Схемы подключения через штекерный разъем (производства Harting)
1 клапан предварительного управления
3 индуктивных граничных контакта (2-проводные)
1 клапан предварительного управления
2 индуктивных граничных контакта (3-проводные)
1 клапан предварительного управления
2 электрических граничных контакта
(переключающие контакты)
2 клапана предварительного управления
2 индуктивных граничных контакта (2-проводные)
2 клапана предварительного управления
1 индуктивный граничный контакт (3-проводной)
2 клапана предварительного управления
3 индуктивных граничных контакта (2-проводные)
2 клапана предварительного управления
3 индуктивных граничных контакта (3-проводные)
1 клапан предварительного управления
1 электрический граничный контакт
(переключающий контакт)
2 клапана предварительного управления
3 электрических граничных контакта
(переключающие контакты)

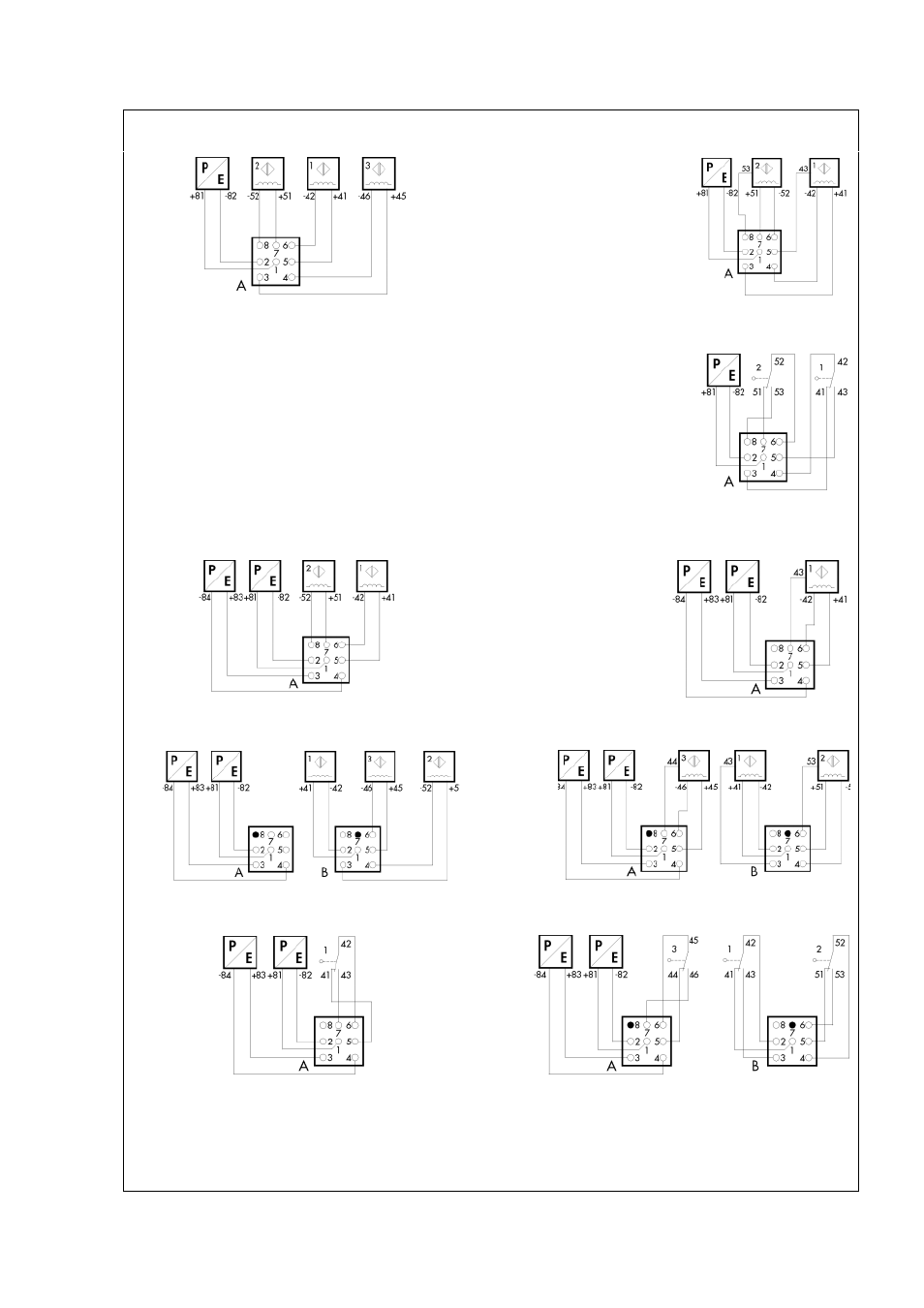

Рис. 14 Схемы подключения максимально возможного количества устройств
= отверстие для кодировочного штифта (только при использовании 2
штекерных разъемов)
