- 31 -
EB 3776 RU
Индуктивные шлицевые
инициаторы
В приборах с индуктивными шлицевыми
инициаторами (3) на валу (1) могут
находиться до трех управляющих флажков
(2), которые можно настраивать
соответствующим образом (см. рис. 18).
Если управляющий флажок находится в
магнитном поле шлицевого инициатора, он
закрыт, и сопротивление на выходе
высокоомное.
Функции коммутации:
Тип SC3,5-N0: «Контакт размокнут»/
светодиод не горит
Тип SJ3,5-SN: «Контакт разомкнут»
Тип SB3,5-E2: «Контакт замкнут»/ светодиод
горит
Когда управляющий флажок выходит из
магнитного поля шлицевого инициатора,
сопротивление на выходе падает.
Функции коммутации:
Тип SC3,5-N0: «Контакт замкнут»/ светодиод
горит
Тип SJ3,5-SN: «Контакт замкнут»
Тип SB3,5-E2: «Контакт размокнут»/
светодиод не горит
Внимание: В приборах, собранных на
предприятии-изготовителе, управляющие
флажки устанавливаются так, что в
положениях срабатывания регулирующего
устройства шлицевые инициаторы имеют
низкое сопротивление.
Установка точки срабатывания:
1. Отвинтить крышку корпуса.
2. Вынуть индикаторный колпачок из
кулачкового держателя (только для
поворотных приводов).
3. Перевести регулирующий клапан в
положение, при котором должно происходить
срабатывание контакта.
4. С помощью отвертки поворачивать
регулировочный винт (4) до тех пор, когда
начнется выход управляющего флажка (2) из
магнитного поля шлицевого инициатора (3), а
выходной сигнал при этом изменится с «0» на
«1» или с «1» на «0».
5. Выполнить Х поворотов регулировочного
винта (4) в противоположном направлении,
чтобы скорректировать температурное
смещение точки срабатывания (см. таблицу
«Установочные данные» на стр. 28).
6. Вывести регулирующий клапан из
положения, при котором происходит
срабатывание сигнализатора, и
проконтролировать изменение выходного
сигнала с «1» на «0» или с «0» на «1».
7. Снова перевести регулирующий клапан в
положение, при котором должно происходить
срабатывание контакта, и проконтролировать
момент срабатывания.
8. Установить индикаторный колпачок на
кулачковый держатель и вращать до щелчка.
9. Установить на место крышку корпуса.

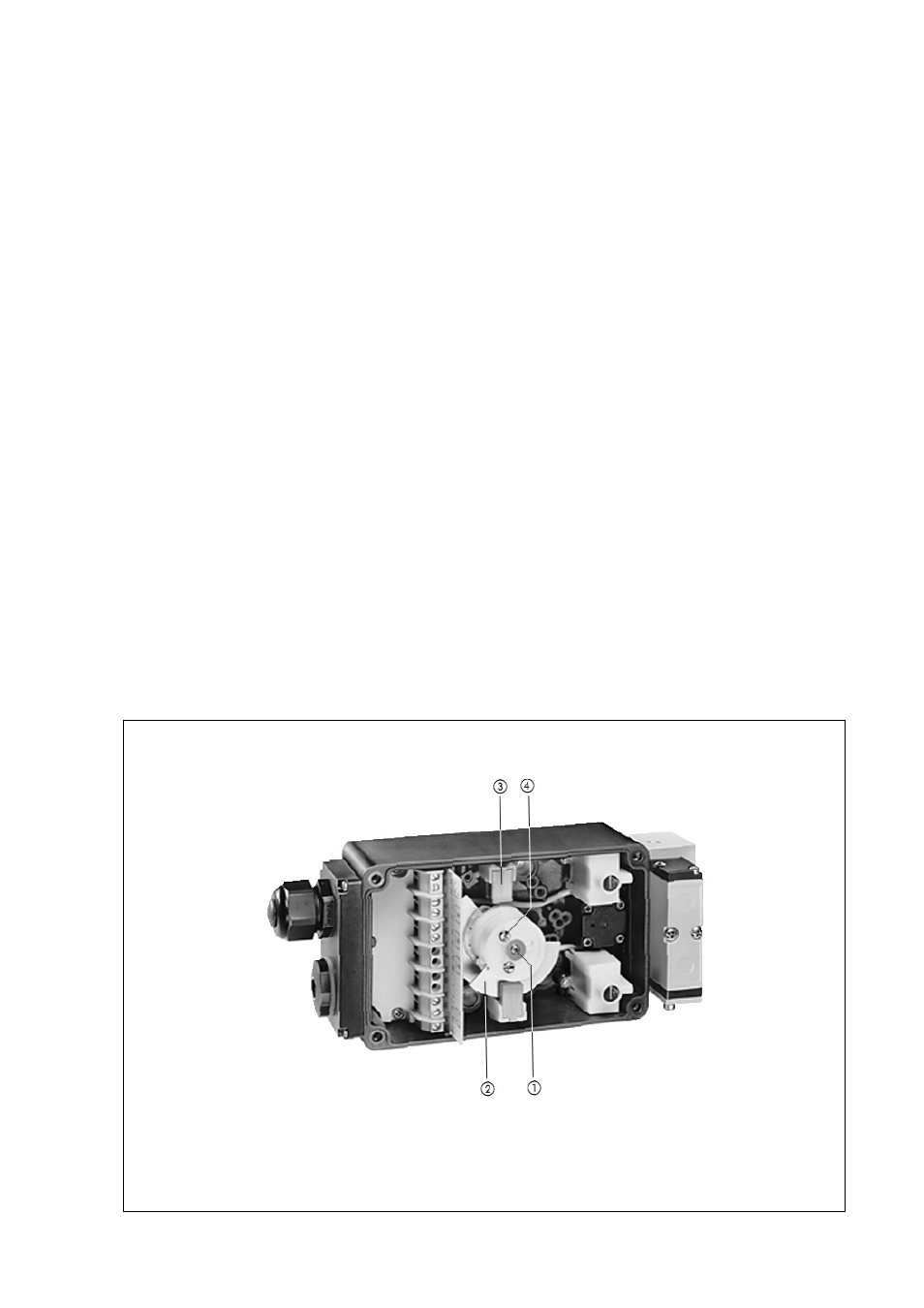

Установка точки срабатывания индуктивных шлицевых инициаторов
(1) Вал
(2) Управляющий флажок
(3) Индуктивный шлицевой инициатор
(4) Регулировочный винт
Рис. 18 Прибор без крышки и индикаторного колпачка
