Фильтрующие элементы для
питающего воздуха
Для защиты клапана предварительного
управления от попадания загрязняющих частиц
на соединении 9 для питающего воздуха
устанавливается сетка с размером ячейки 100
мкм и фильтр с размером пор 30мкм.
При загрязнении необходимо произвести чистку
или замену фильтрующих элементов (см. рис.
9).
Чистка/замена фильтрующих
элементов:
1. С помощью отвертки (размер насадки 7 – 9
мм) вывернуть сетку (8) из соединения 9.
2. Выполнить чистку или замену сетки (8) и
установить ее на соединение 9.
3. Вывернуть два цилиндрических винта с
внутренним шестигранником (6) и двумя
пружинными шайбами (7) и снять с корпуса
соединительный блок/усилительный клапан.
4. Вынуть фильтр (4) из соединительного
отверстия.
5. Выполнить чистку или замену фильтра (4) и
установить обратно в соединительное
отверстие. При этом обратить внимание на
правильную укладку уплотнительного кольца
(3).
6. Закрепить соединительный блок/
усилительный клапан на корпусе с помощью
двух цилиндрических винтов с внутренним
шестигранником (6) и двух пружинных шайб
(7). При сборке обратить внимание на
правильное положение уплотнений (1) или (5)
и двух уплотнительных колец (2).
Пневматическое подключение
Запчасти
№ для
заказа
(1) Уплотнение с дросселем
1890-3891
(2) Уплотнительное кольцо 6 х 1
0520-0496
(3) Кольцевая прокладка 12 х 2
0430-1134
(4) Фильтр
0550-0653
(5) Уплотнение с шариком (только
для клапана предварительного
управления)
1890-3892
(6) Цилиндрический винт с
внутренним шестигранником
ISO 4762 – М 4 х 30
8333-1191
(7) Пружинное кольцо – форма В 4
8392-0654
(8) Сетка
0550-0213

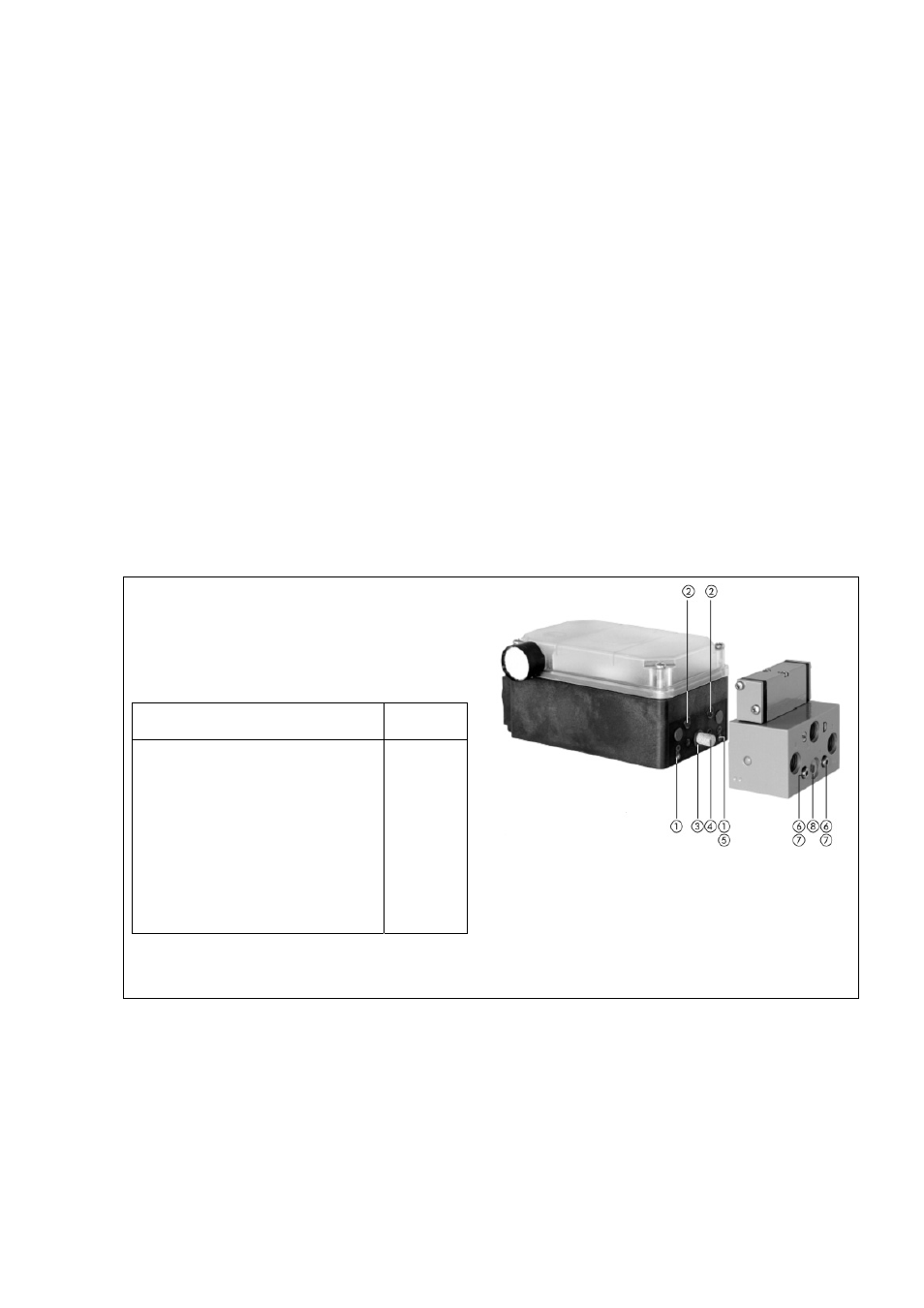

Рис. 9
