EB 3776 RU
- 20 -
Дроссели
Усилительный клапан тип 3776
Соединение
Дроссели
K
vs
-
XXXXXX12
2
2
(1) сброс
воздуха
(2) подача
воздуха
0,01…0,18

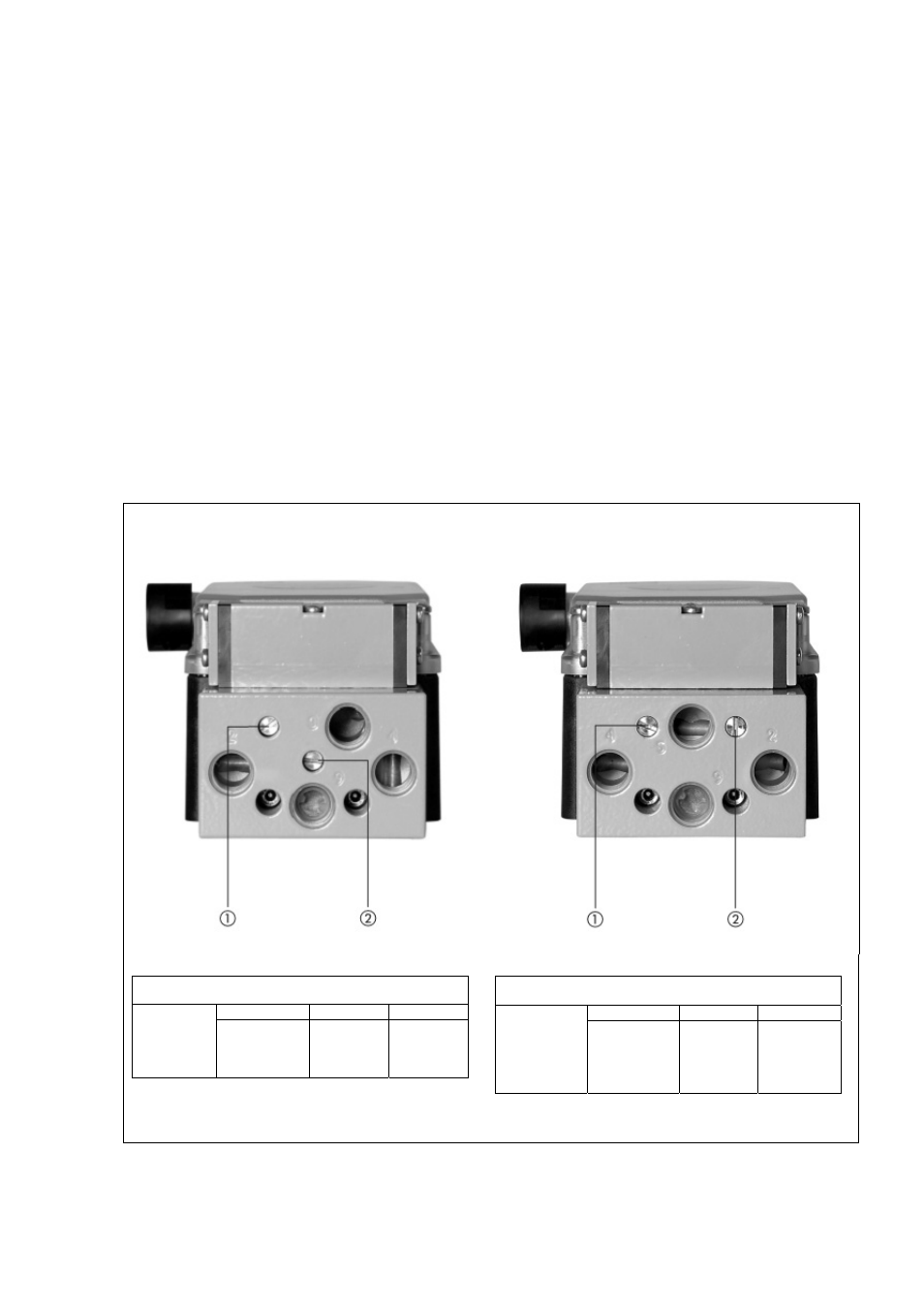

Рис. 10
Усилительный клапан тип 3776
Соединение
Дроссели
K
vs
-XXXXXX31
-XXXXXX41
-XXXXXX51
-XXXXXX61
-XXXXXX71
4
2
(1) сброс
воздуха
(2) подача
воздуха
уха
0,01…0,23
Фильтр отработанного воздуха и
класс защиты
Приборы оснащаются фильтром (IP 54) или
фильтром-клапаном защиты от обратного
удара (IP 65), устанавливаемым в крышке
прибора.
Приборы с усилительным клапаном
Типы 3776 -XXXXXX10/-XXXXXX12
-XXXXXX30/-XXXXXX31
-XXXXXX40/-XXXXXX41
-XXXXXX50/-XXXXXX51
-XXXXXX60/-XXXXXX61
-XXXXXX70/-XXXXXX71
Усилительный клапан таких приборов должен
быть защищен от попадания влаги и грязи
фильтром (IP 54) или прочими надлежащими
приспособлениями.
Дроссели
Приборы с усилительным клапаном
Типы 3776 -XXXXXX12/-XXXXXX31
-XXXXXX41/-XXXXXX51
-XXXXXX61/-XXXXXX71
Эти приборы оборудуются дросселями для
подачи питающего/выпуска отработанного
воздуха (см. рис. 10).
При помощи отвертки, вращая дроссельные
винты (1) и (2) вправо (закрывание) или влево
(открывание), можно устанавливать различные
времена закрывания и открывания (например,
для поворотных приводов имеет место
соотношение 1:15).
При закрытых дроссельных винтах
обеспечивается минимальный расход.
