Раздел 5 - Техническое обслуживание
Страница 76 90-879348S ОКТЯБРЬ 2007

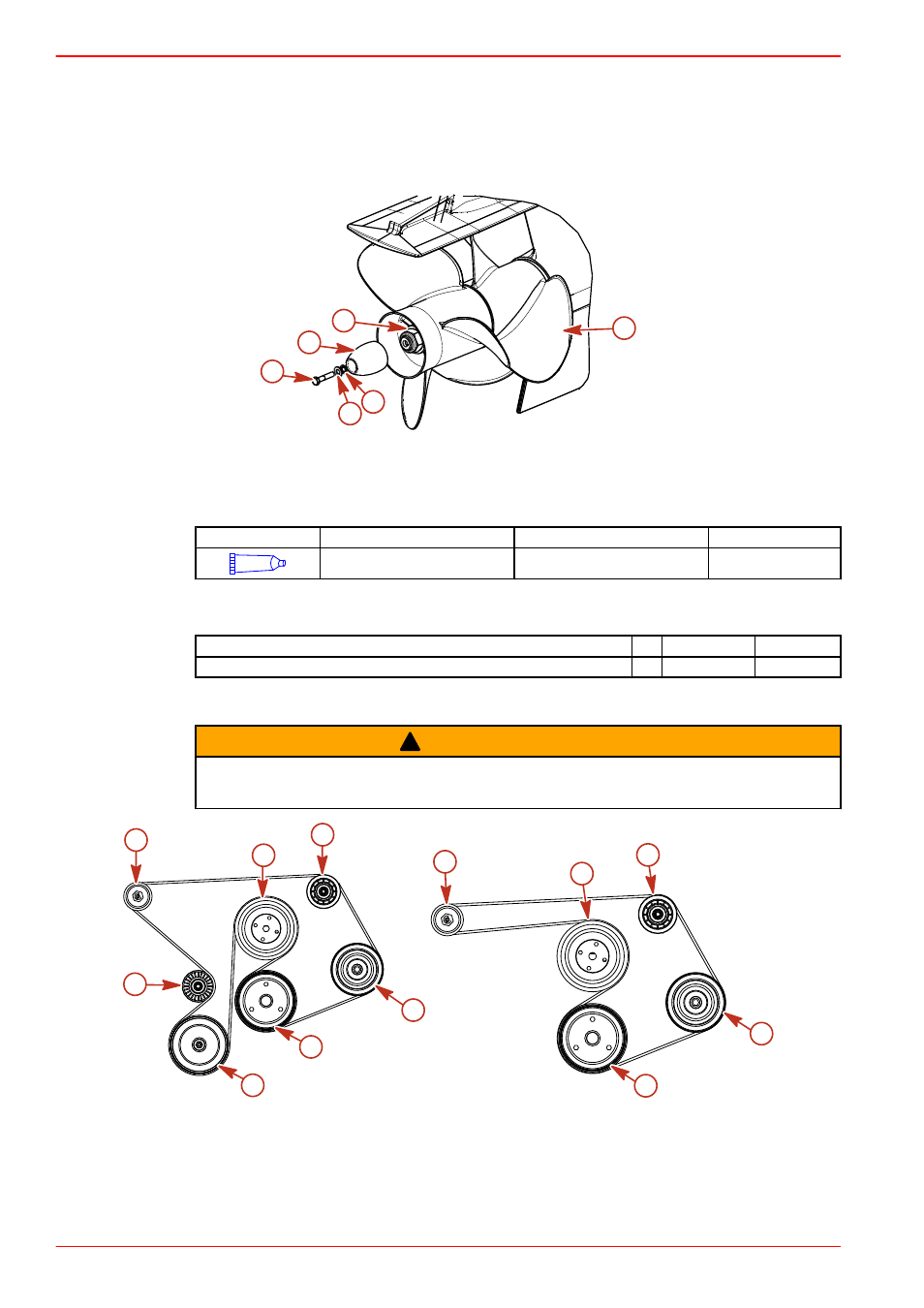

8. Установить анод гребного вала над гайкой гребного вала.
9. Установить плоскую шайбу на винт анода гребного вала.
10. Установить звездчатую шайбу на винт анода гребного вала.
11. Если анодный винт гребного винта переустанавливается, для резьбы вала
анодного винта применяйте смазку Loctite Threadlocker 271.
a
b
d
c
f
e
5303
a - Гребной винт
b - Гайка вала гребного винта
c - Анод гребного вала
d - Винт анода гребного вала
e - Плоская шайба
f - Звездчатая шайба
Труба, ссыл. номер Описание Где используется Деталь №
7 Loctite 271 Threadlocker Шлицы вала гребного винта 92-809819
12. Закрепить анод гребного вала на гребном валу с помощью винта анода
гребного вала и шайб. Затяните винт.
Описание Нм фунто-дюйм фунто-фут.
Винт анода гребного вала 38 мм (0,3125 -18/1,5 дюйма) длиный 27 – 20
Поликлиновый приводной ремень
!
ПРЕДУПРЕЖДЕНИЕ
Избегать возможного получения серьезных травм. Убедиться в том, что
двигатель заглушен, а ключ зажигания вынут, прежде чем проверять ремень.
6116
a
b
c
d
e
f
a
6117
f
a
b
c
d
С насосом для подачи забортной воды Без насоса для подачи забортной воды
a - Натяжной шкив
b - Шкив водяного циркуляционного
насоса
c - Шкив коленчатого вала
d - Шкив генератора переменного тока
e - Шкив насоса подачи забортной воды
f - Насос системы рулевого управления
с гидроусилителем
