Раздел 5 - Техническое обслуживание
90-879348S ОКТЯБРЬ 2007
Страница 75

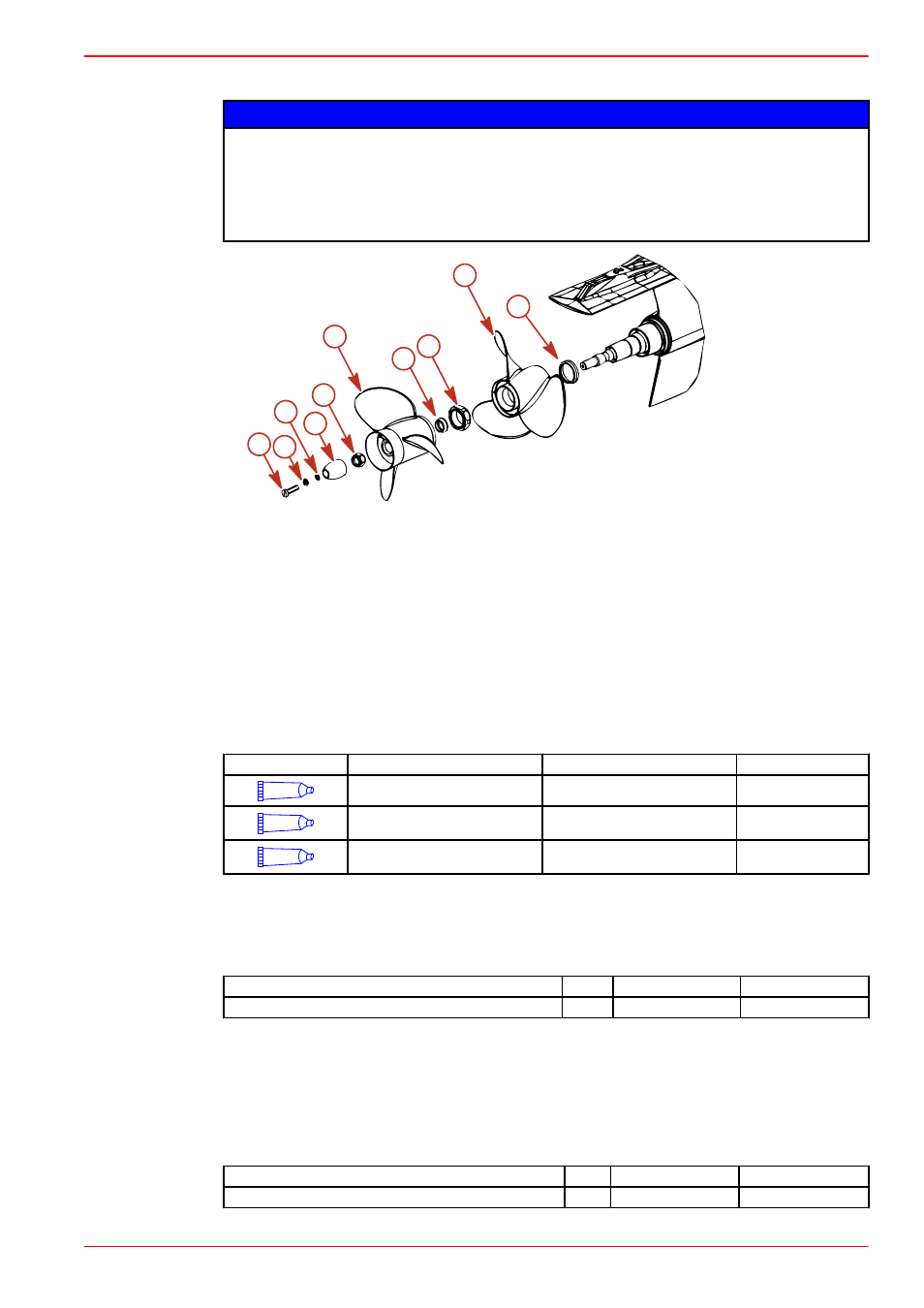

Установка трех гребных винтов на модели Bravo
ПРИМЕЧАНИЕ
Эксплуатация лодки с незакрепленным гребным винтом может вызвать
повреждение гребного винта, привода или компонентов привода. Всегда
затягивайте гайку гребного винта или гайки до заданного значения и
периодически проверяйте затяжку, а также выполняйте техническое
обслуживание через указанные интервалы времени.
e
f
a
b
c
d
5304
g h
i
j
a -
Гайка заднего гребного винта
b -
Задний гребной винт
c -
Упорная втулка заднего гребного
винта
d -
Гайка переднего гребного винта
e -
Передний гребной винт
f -
Упорная втулка переднего гребного
винта
g -
Винт анода гребного вала
h -
Плоская шайба
i -
Звездчатая шайба
j -
Анод гребного вала
1. Надвинуть упорную втулку на гребной вал конической стороной в
направлении втулки гребного винта (в направлении конца вала).
2. Нанесите толстый слой одного из следующих смазочных материалов на
гребной вал.
Труба, ссыл. номер
Описание
Где используется
Деталь №
34
Специальная смазка 101
Вал гребного винта
92-802865Q02
94
Антикоррозионная консистентная
смазка
Вал гребного винта
92-802867 Q1
95
Тефлоновая смазка 2-4-C морского
назначения
Вал гребного винта
92-802859Q 1
3. Совместите шлицы и установите гребной винт на вал.
4. Установите и затяните гайку гребного винта. Проверять гребной винт, по
крайней мере, через каждые 20 часов эксплуатации и, при необходимости,
подтягивать.
Описание
Нм
фунт-дюйм
фунто-фут.
Гайка переднего гребного винта
136
–
100
5. Надвинуть кормовую опорную втулку на гребной вал конической стороной в
направлении втулки гребного винта (в направлении конца вала).
6. Совместите шлицы и установите гребной винт на вал.
7. Установите и затяните гайку гребного винта. Проверять гребной винт, по
крайней мере, через каждые 20 часов эксплуатации и, при необходимости,
подтягивать.
Описание
Нм
фунт-дюйм
фунто-фут.
Гайка кормового гребного винта
81
–
60
