Раздел 5 - Техническое обслуживание
90-879348S ОКТЯБРЬ 2007
Страница 67
Узел бортового привода и транцевая сборка

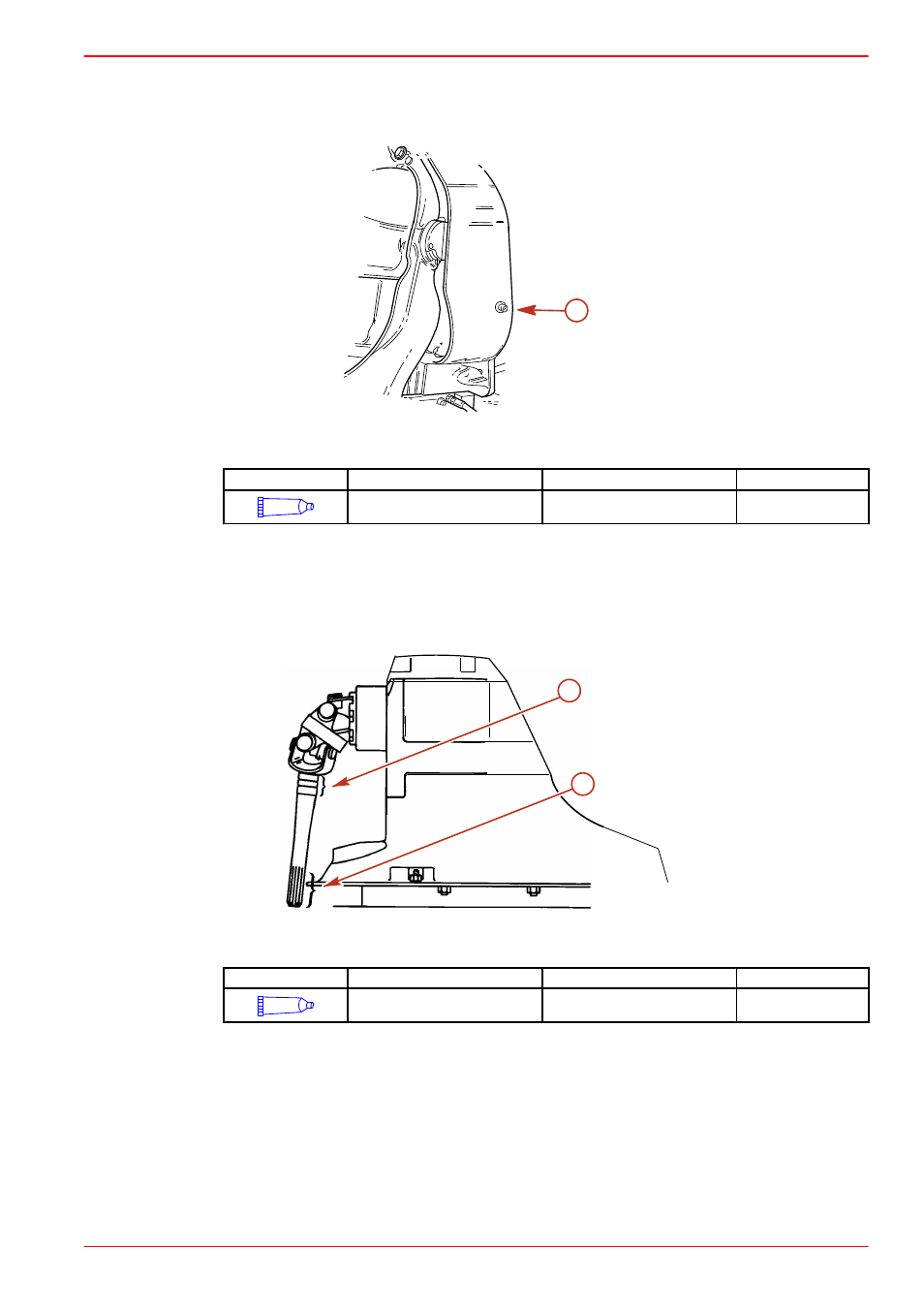

1. Смазывать подшипник карданного подвеса с помощью приблизительно 8-10
подач консистентной смазки из типового ручного шприца для смазки.
mc77068-1
a
a -
Пресс-масленка подшипника карданного подвеса
Труба, ссыл. номер
Описание
Где используется
Деталь №
42
Универсальные шарниры и
подшипники крестовины кардана
Подшипник карданного шарнира
92-802870Q1
2. Относительно смазки вала гребного винта, см.Гребные винты.
Универсальные (карданные) шарниры кормового привода, шлицевой вал и O-кольца
(кормовой привод удален)
1. Нанести густую смазку на карданные шарниры, O-кольца кормового привода
и шлицевой вал.
b
a
8591
a -
Шлицы приводного вала
b -
Карданные шарниры, O-кольца (3)
Труба, ссыл. номер
Описание
Где используется
Деталь №
91
Консистентная смазка для шлицев
муфты двигателя
Шлицы приводного вала и
карданные шарниры O-rings
92-802869Q 1
2. Относительно смазки вала гребного винта, см. Гребные винты.
Соединительная муфта двигателя
1. Смазать шлицы муфты двигателя через пресс-масленки с помощью примерно
8-10 нагнетаний консистентной смазки из типичного шприца для подачи
смазки.
