Раздел 5 - Техническое обслуживание
Страница 68
90-879348S ОКТЯБРЬ 2007
ПРИМЕЧАНИЕ: Если катер эксплуатируется длительное время на холостых
оборотах двигателя, муфта сцепления должна быть смазана для моделей Bravo
- каждые 50 часов; Модели Alpha - каждые 150 часов.
a
6213
a
6212

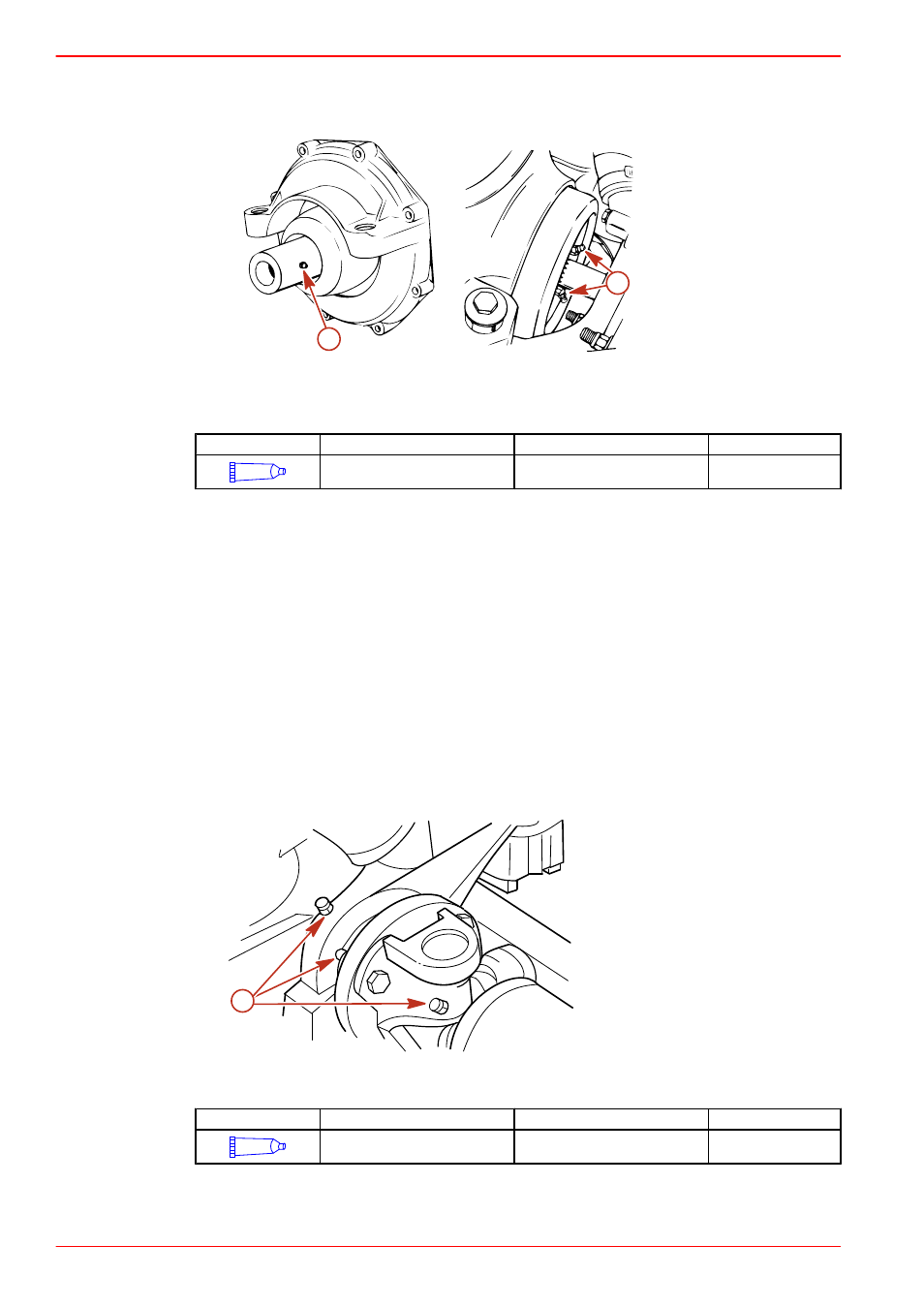

Муфта сцепления привода моделей Alpha
Муфта сцепления привода моделей Bravo
a -
Масленка
Труба, ссыл. номер
Описание
Где используется
Деталь №
91
Консистентная смазка для шлицев
муфты двигателя
Соединительная муфта
92-802869Q 1
ПРИМЕЧАНИЕ: Модели Alpha - Ваш силовой агрегат укомплектован
соединительной муфтой герметически закрывающей двигатель и постоянно-
смазывающимися универсальными (карданными) шарнирами. Уплотненные
шлицы муфты и вала можно смазывать без съема узла кормового привода.
Постоянно-смазывающиеся универсальные (карданные) шарниры не требуют
смазки.
ПРИМЕЧАНИЕ: Модели Bravo - уплотненные шлицы муфты и вала можно
смазывать без съема узла кормового привода. Подавайте смазку из типового
ручного шприца для смазки до тех пор пока небольшое количество смазки не
выйдет наружу. Постоянно-смазывающиеся универсальные (карданные)
шарниры не требуют смазки.
Приводной вал усовершенствованных моделей:
1. Смазывать подшипник карданного подвеса с помощью приблизительно 10-12
подач консистентной смазки из типового ручного шприца для смазки.
mc71346-1
a
a -
Расположение пресс-масленок
Труба, ссыл. номер
Описание
Где используется
Деталь №
42
Универсальные шарниры и
подшипники крестовины кардана
Пресс-масленки приводного вала
92-802870Q1
