3. Снимите анод гребного вала.
a
b
d
c
f
e

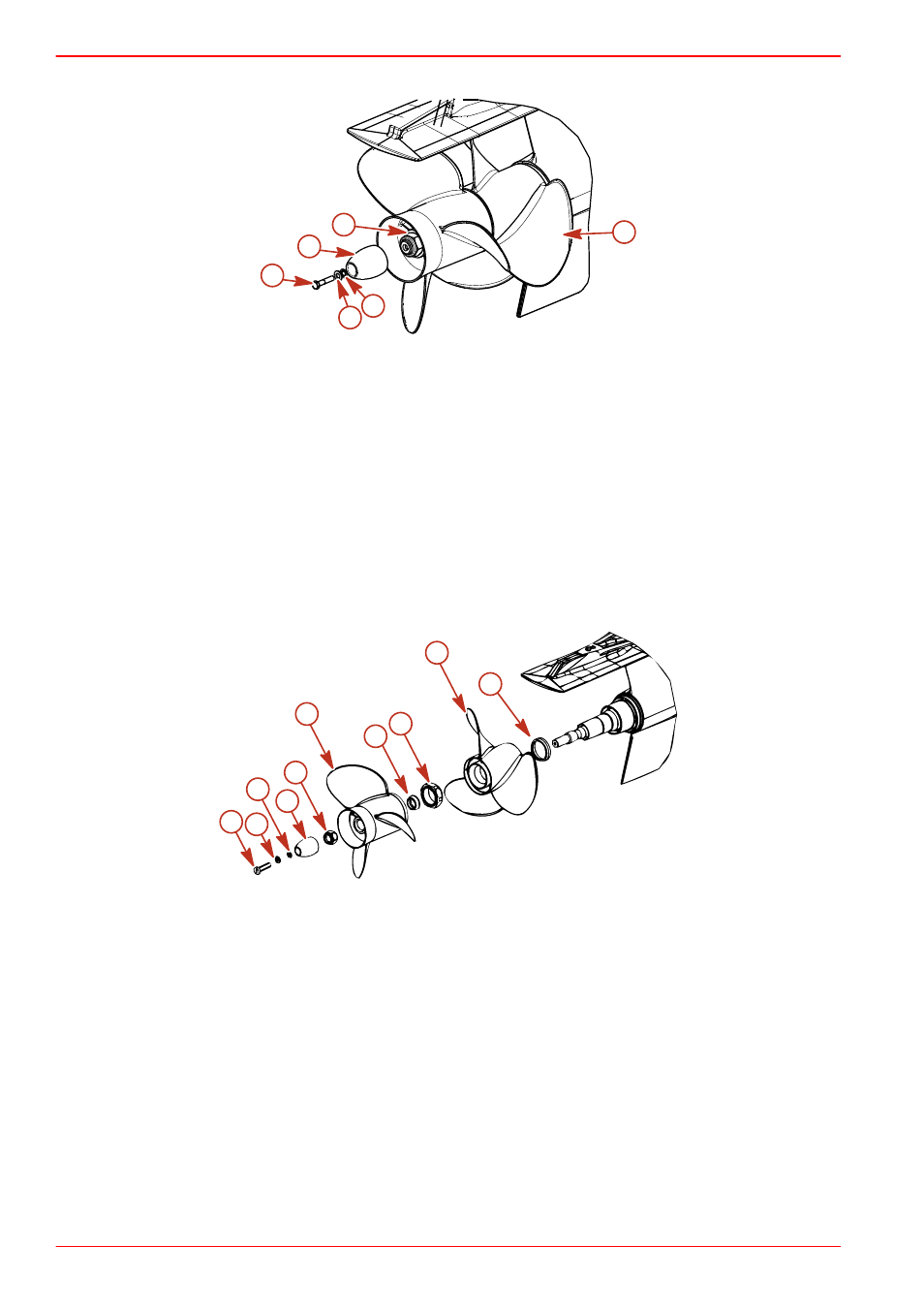

5303
a -
Гребной винт
b -
Гайка вала гребного винта
c -
Анод гребного вала
d -
Винт анода гребного вала
e -
Плоская шайба
f -
Звездчатая шайба
4. Повернуть гайку вала кормового гребного винта 37 мм (1 -7/16 дюйма) против
часовой стрелки для снятия гайки.
5. Снимите гребной винт и упорную втулку с вала гребного винта.
6. Повернуть гайку вала переднего гребного винта 70 мм (2 -3/4 дюйма) против
часовой стрелки для снятия гайки.
7. Снимите гребной винт и упорную втулку с вала гребного винта.
ПРИМЕЧАНИЕ:
Некоторые
поврежденные
гребные
винты
можно
отремонтировать. Обращайтесь к авторизованному дилеру «Mercury
MerCruiser».
e
f
a
b
c
d
5304
g h
i
j
a -
Гайка заднего гребного винта
b -
Задний гребной винт
c -
Упорная втулка заднего гребного
винта
d -
Гайка переднего гребного винта
e -
Передний гребной винт
f -
Упорная втулка переднего гребного
винта
g -
Винт анода гребного вала
h -
Плоская шайба
i -
Звездчатая шайба
j -
Анод гребного вала
