91
Внимание! При эксплуатации не нарушайте герметичность
системы вентиляции и не допускайте работу двигателя при
открытой маслозаливной горловине. Это вызывает
повышенный унос масла с картерными газами и загрязнение
окружающей среды.

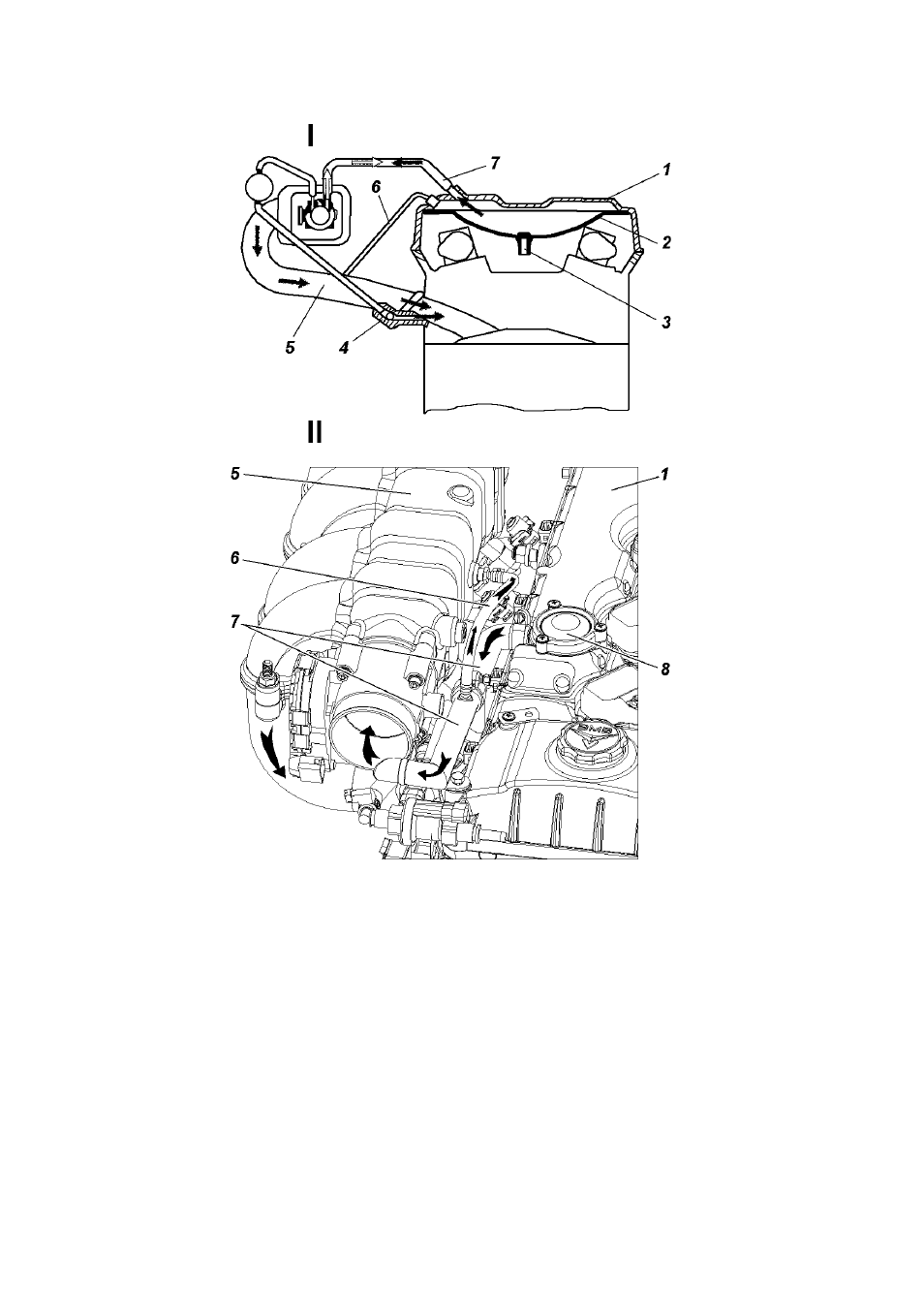

Рис. 9.4. Вентиляция картера двигателя:
1 -крышка клапанов; 2 -масло-отражатель; 3 -трубка маслоотражательная;
4 -продольный канал системы холостого хода; 5 -ресивер с впускной
трубой; 6 -шланг малой ветви вентиляции; 7 -шланг основной ветви
вентиляции; 8 -клапан разрежения
I -Экологический класс 2
II -Экологический класс 3
