Инструкция по эксплуатации УАЗ KUP УАЗ Пикап (2009)
Страница 141
141
Пpи снятых ступицах подтягивайте болты êpåïëåíèÿ
òîpìîçíûõ щитов.
Регулятор давления. На автомобилях, не оснащенных
антиблокировочной системой тормозов, устанавливается
механический регулятор давления (рис. 9.33), который
обеспечивает оптимальное распределение тормозных сил
по осям автомобиля и не дапускает блокировку задних
колес раньше передних. При обслуживании проверяйте
работоспособность регулятора давления. Очищайте
регулятор от грязи и проверяйте надежность его крепления.
Внешним осмотром убедитесь, что регулятор и детали его
привода не имеют повреждений, отсутствуют подтекания
тормозной жидкости и люфты в соединении стойки с
упругим рычагом и кронштейном на заднем мосту.
При нажатии на педаль тормоза поршень17 регулятора
давления должен выдвинуться из корпуса на
1,7 - 2,3 мм. Отсутствие хода поршня, а также его
недостаточный или чрезмерный ход свидетельствует о
неисправности регулятора или его привода.
Обращайте внимание при осмотрах гидропривода на
состояние защитного чехла 1 и на расположение контрольной

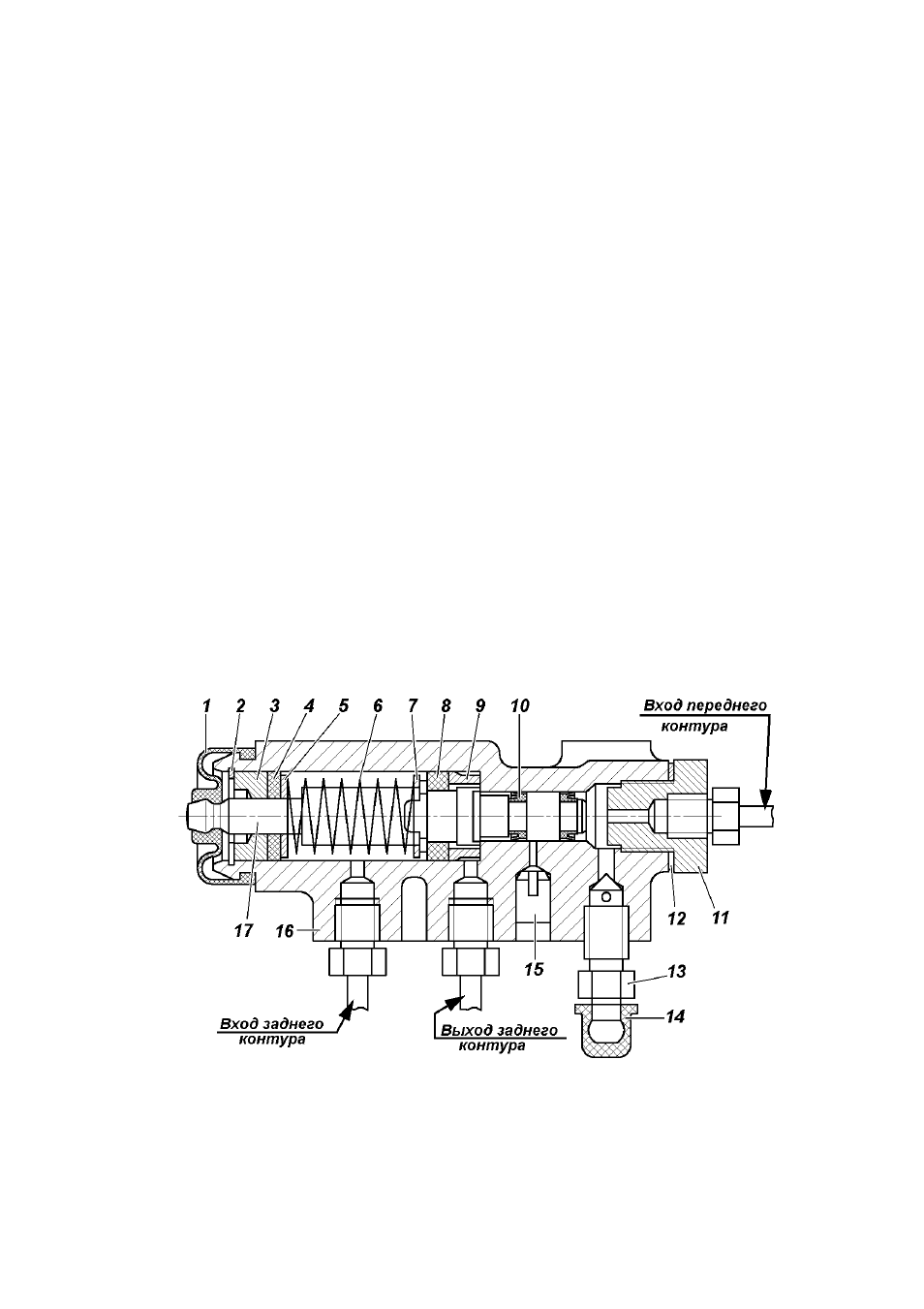

Рис. 9.33. Регулятор давления:
1 -защитный чехол; 2 -стопорное кольцо; 3 -втулка; 4 -уплотнительное
кольцо поршня; 5, 7 -опорная шайба пружины поршня; 6 -пружина
поршня; 8 -уплотнитель; 9 -втулка корпуса; 10 -манжета; 11 -пробка;
12 -прокладка пробки; 13 -перепускной клапан; 14 -колпачок; 15 -
заглушка; 16 -корпус; 17 -поршень
