удалите их спиртом.
Боковые указатели поворота установлены сбоку на передних
крыльях. Для замены лампы указателя поворота сожмите
фиксаторы 1 (9.44) и снимите указатели поворота с автомобиля,
затем выньте патрон 2 с лампой.
Задние фонари установлены на задней боковине кузова.
Замену ламп заднего фонаря производите из салона
автомобиля. Для этого выньте фиксатор 1 (рис.9.45) нижнего
держателя 2 крышки, потянув за крышку 3, выньте держатель
из отверстия обивки и поверните крышку. Вынимая патроны
с лампами в сборе, поворотом против часовой стрелки
можно заменить любую лампу (рис. 9.46). При необходимости
замените держатель 1 с фиксатором 2.

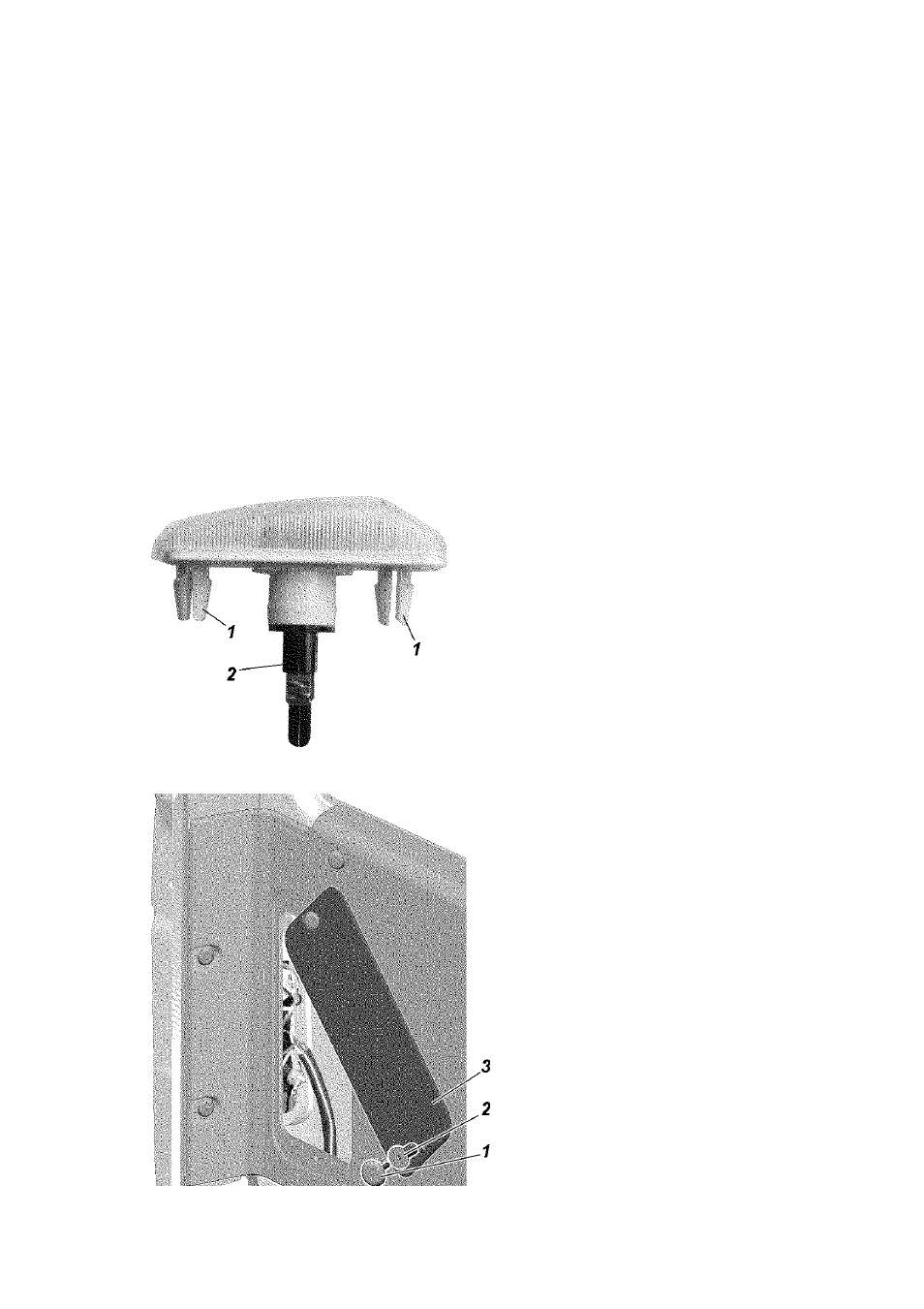

Рис. 9.44. Боковой указатель
поворота:
1 -фиксаторы; 2 -патрон
Рис. 9.45. Люк доступа к
задним фонарям:
1 -фиксатор держателя
крышки; 2 -держатель
крышки; 3 -крышка
