Блок реле и предохранителей расположен слева под капотом
автомобиля (рис. 9.38). Схема расположения реле и
предохранителей находиться на внутренней стороне крышки
блока.
Для доступа к реле и предохранителям блока реле необходимо
снять его крышку.
Прежде чем заменить перегоревший предохранитель,
выясните причину его сгорания и устраните ее.
Блок реле и предохранителей кондиционера расположен
справа под капотом автомобиля (рис. 9.39).
При снятии реле и предохранителей не допускается
применять металлические предметы.
Не допускается применять предохранители, не
предусмотренные конструкцией (см. таблицу).

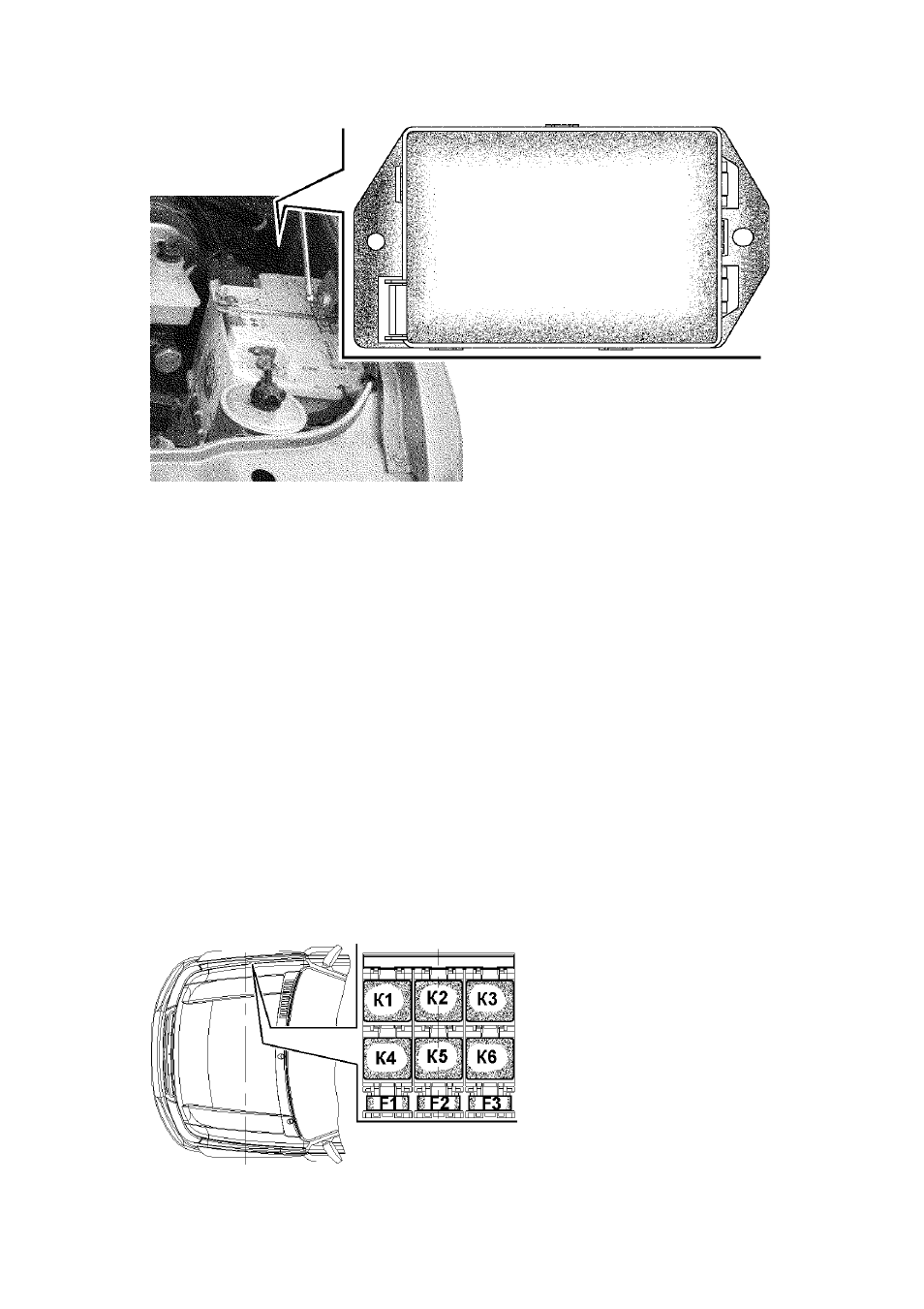

Рис. 9.38. Блок реле и предохранителей
Рис. 9.39. Реле и предо-
хранители:
К1 -реле включения венти-
лятора отопителя салона; К2
-реле 1 заслонки рецирку-
ляции; К3 -реле 2 заслонки
рециркуляции; К4 -реле
муфты компрессора; К5 -
реле вентилятора 1; К6 -
реле вентилятора 2; F1-F3 -плавкие
предохранители (см. таблицу)
